วิธีอ่านรหัสการทำเครื่องหมายตัวเหนี่ยวนำ SMD อย่างรวดเร็วและแม่นยำ

 การอ่านรหัสตัวเลขบนตัวเหนี่ยวนำ smd ต้องใช้องค์ประกอบพื้นฐานสามประการ ได้แก่ หลักฐานในหน่วยไมโครเฮนรีส์ (μH) ตัวคูณ และตัวอักษร "R" เป็นจุดทศนิยม

· 1R0 = 1.0 ไมโครเอช

· 4R7 = 4.7 ไมโครเอช

· 100 = 10 ไมโครเอช

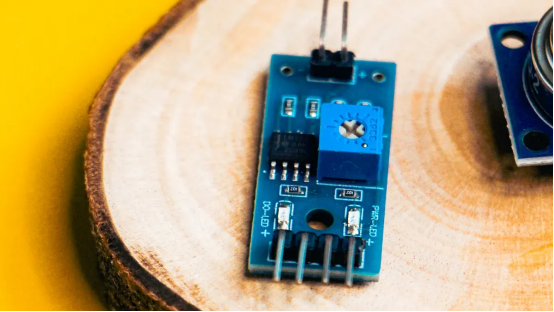

ช่างเทคนิคตรวจสอบตัวเหนี่ยวนำ smd แต่ละตัวเพื่อตรวจสอบโครงร่างของบอร์ด ฐานข้อมูลมาตรฐานจะชี้แจงค่าตัวเหนี่ยวนำ smd ระหว่างการประกอบ การเรียนรู้การเลือกตัวเหนี่ยวนำ smd และการรู้วิธีเลือกตัวเหนี่ยวนำ smd ช่วยให้วิศวกรวางตัวเหนี่ยวนำที่เหมาะสมลงในอุปกรณ์สมัยใหม่ การทดสอบที่แม่นยำช่วยให้มั่นใจได้ว่าตัวเหนี่ยวนำทุกตัวทำงานได้อย่างน่าเชื่อถือ

การถอดรหัสรหัสตัวเลขตัวเหนี่ยวนำ SMD

ส่วนประกอบขนาดใหญ่มักจะพิมพ์เครื่องหมายตัวเลขลงบนตัวเครื่องด้านบนโดยตรง เครื่องหมายเหล่านี้แสดงพารามิเตอร์ทางอิเล็กทรอนิกส์ที่จำเป็นโดยไม่ต้องมีการวัดทางกายภาพ

กฎรหัสตัวเหนี่ยวนำ SMD 3 หลัก

ผู้ผลิตมักทำเครื่องหมายส่วนประกอบมาตรฐานโดยใช้ตัวเลขสามหลัก สัญลักษณ์นี้สร้างมาตรฐานให้กับค่าตัวเหนี่ยวนำ smdในสายการผลิตอิเล็กทรอนิกส์ทั่วโลก

ตัวเลขนัยสำคัญและตัวคูณ

ระบบสามหลักใช้กฎทางคณิตศาสตร์ง่ายๆ:

· ตัวเลขสองตัวแรก: แทนตัวเลขฐานนัยสำคัญหลัก

· หลักที่สาม: ทำหน้าที่เป็นตัวคูณยกกำลังสิบ ($10^x$)

· ความเผื่อ มาตรฐาน: โดยทั่วไปบ่งบอกถึง ความเผื่อ ส่วนประกอบ มาตรฐาน 5%

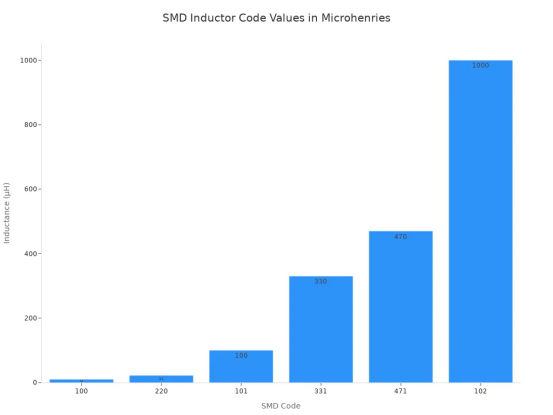

การถอดรหัสค่าฐานไมโครเฮนรี (μH)

ช่างเทคนิคถอดรหัสรหัสตัวเลขสามหลักโดยนำตัวเลขสองตัวแรกเป็นตัวเลขฐาน พวกเขาคูณค่าฐานนี้ด้วย 10 ยกกำลังของหลักที่สาม การคำนวณนี้ให้ผลลัพธ์สุดท้ายเป็นไมโครเฮนรี (µH) ตัวอย่างเช่น รหัส '470' ประเมินเป็น 47 µH ในขณะที่ '102' เท่ากับ 1,000 µH

ระบบการมาร์ก 4 หลักที่แม่นยำ

ส่วนประกอบที่มีความแม่นยำสูงต้องการความแม่นยำเชิงตัวเลขบนแผงวงจรมากขึ้น ผู้ผลิตใช้เครื่องหมายสี่หลักเพื่อระบุพิกัดความเผื่อที่เข้มงวดและพิกัดที่แน่นอน

การแปลงมูลค่าความคลาดเคลื่อนสูง

ระบบสี่หลักขยายตามกฎสามหลักพื้นฐาน อักขระสามตัวแรกสร้างตัวเลขที่มีนัยสำคัญ อักขระตัวที่สี่ให้พลังทวีคูณ

ตัวอย่างรหัสสี่หลัก

วิศวกรอ่านรหัสตัวเหนี่ยวนำ smd สี่หลักโดยคงตัวเลขสามหลักเริ่มต้นไว้ โค้ดที่อ่านว่า "1,000" เท่ากับ 100 µH เนื่องจาก $100 \times 10^0 = 100$ เครื่องหมาย "1001" หมายถึง 1,000 µH ($100 \times 10^1$) รูปแบบที่แม่นยำนี้ช่วยให้สามารถอ่านค่าการออกแบบตัวเหนี่ยวนำ smd คุณภาพสูงได้อย่างแม่นยำ

อนุสัญญาจุดทศนิยม "R"

ตัวเหนี่ยวนำที่ต่ำกว่า 10 µH ต้องมีการกำหนดทศนิยม รหัสตัวเลขใช้ตัวอักษร "R" เพื่อแสดงตำแหน่งทศนิยมนี้

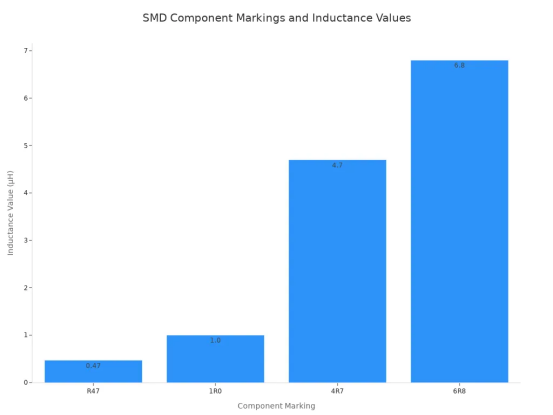

ค่าไมโครเฮนรีแบบเศษส่วน

อักขระ "R" ทำหน้าที่เป็นจุดทศนิยมโดยตรงในฉลากส่วนประกอบที่มีความเหนี่ยวนำต่ำ รูปแบบนี้ป้องกันข้อผิดพลาดจากเครื่องหมายจุดเล็กๆ ในระหว่างการตรวจสอบด้วยแสงอัตโนมัติ

ตัวอย่างตำแหน่ง Sub-Microhenry

ตัวเหนี่ยวนำ smd ขนาดเล็กที่มีเครื่องหมาย "R47" ให้ค่าความเหนี่ยวนำ 0.47 µH ตัวเหนี่ยวนำ smd ระดับกลางที่มี "4R7" ให้ค่า 4.7 µH ช่างเทคนิคจะถอดรหัสค่าตัวเหนี่ยวนำ smd เหล่านี้อย่างรวดเร็วเพื่อยืนยันการวางเค้าโครงที่ถูกต้อง ตัวเหนี่ยวนำทุกตัวบนบอร์ดจ่ายไฟมีบทบาทสำคัญ การทำความเข้าใจเครื่องหมายตัวเหนี่ยวนำแต่ละตัวจะช่วยรักษาความน่าเชื่อถือของวงจรทั้งหมด

การทำเครื่องหมายและตัวเลขและตัวอักษรขั้นสูง

ผู้ออกแบบวงจรมักจะพิมพ์ตัวอักษรเพิ่มเติมบนปลอกส่วนประกอบ อักขระเหล่านี้บ่งบอกถึงขีดจำกัดประสิทธิภาพที่เข้มงวดและระบบยูนิตพิเศษ

คำต่อท้ายจดหมายความอดทน

ส่วนต่อท้ายตัวอักษรชี้แจงว่า ตัวเหนี่ยวนำ smdเบี่ยงเบนไปจากค่าตัวเหนี่ยวนำที่ระบุเท่าใดวิศวกรตรวจสอบรหัสต่อท้ายเหล่านี้เพื่อให้แน่ใจว่าการทำงานของวงจรถูกต้อง

ความคลาดเคลื่อนของตัวอักษรมาตรฐาน (J, K, M)

ตัวอักษรพิกัดความเผื่อมาตรฐานจะปรากฏต่อจากรหัสตัวเลขบนปลอกส่วนประกอบโดยตรง ตัวอักษรตัวพิมพ์ใหญ่แต่ละตัวแสดงถึงระยะขอบเฉพาะ:

ตัวอย่างเช่น ช่างเทคนิคอ่านค่าตัวเหนี่ยวนำกำลัง 10 µH ที่ทำเครื่องหมายว่า "100K" ว่ามีค่าเผื่อความแปรปรวน 10% ค่าที่แท้จริงของตัวเหนี่ยวนำนี้อยู่ในช่วงระหว่าง 9.0 µH ถึง 11.0 µH

การจำแนกประเภทความอดทนที่แน่นหนา

วงจรความถี่สูงต้องมีพฤติกรรมของส่วนประกอบที่แม่นยำ ผู้ผลิตเฉพาะทางใช้ตัวอักษรพิเศษ เช่น "B" (±0.1 nH), "C" (±0.2 nH) หรือ "D" (±0.5%) สำหรับมาตรฐานความคลาดเคลื่อนที่เข้มงวดเป็นพิเศษ ความคลาดเคลื่อนที่เข้มงวดเหล่านี้ช่วยปกป้องเครือข่ายตัวกรองที่มีความละเอียดอ่อนจากการเปลี่ยนแปลงความถี่ที่ไม่คาดคิด

ระบบกำหนดตำแหน่งนาโนเฮนรี (nH)

การใช้งานความถี่สูงต้องการค่าตัวเหนี่ยวนำเพียงเล็กน้อยที่ต่ำกว่าช่วงไมโครเฮนรี ผู้ผลิตใช้ระบบสัญลักษณ์นาโนเฮนรี่เพื่อทำเครื่องหมายชิ้นส่วนขนาดเล็กเหล่านี้อย่างแม่นยำ

กฎสำคัญ: ตัวอักษร "N" แสดงถึงทั้งหน่วยนาโนเฮนรีและตำแหน่งจุดทศนิยมของส่วนประกอบขนาดเล็ก

การใช้ "N" สำหรับนาโนเฮนรีทศนิยม

พัสดุที่มีขนาดเล็กไม่สามารถใส่ตัวเลขทศนิยมยาวๆ ลงบนพื้นผิวด้านบนได้ นักออกแบบใช้แทนตัวอักษร "N" เพื่อระบุจุดทศนิยมสำหรับการจัดอันดับนาโนเฮนรี:

· 1N0 = 1.0 nH

· 4N7 = 4.7 nH

· 33N = 33 nH

· R10 = 100 nH (0.10 µH)

การแปลงนาโนเฮนรีเป็นไมโครเฮนรี

ช่างเทคนิคแปลงนาโนเฮนรีเป็นไมโครเฮนรีโดยหารค่านาโนเฮนรีด้วย 1,000 ตัวเหนี่ยวนำ smd ที่มีเครื่องหมาย "47N" ให้ค่าความเหนี่ยวนำ 47 nH การแปลง 47 nH ได้ผลลัพธ์ 0.047 µH การทำความเข้าใจขั้นตอนการแปลงเหล่านี้ช่วยให้วิศวกรเลือกตัวเหนี่ยวนำ smd ที่ถูกต้องสำหรับบอร์ด RF ความถี่สูง

ฐานข้อมูลรหัสอ้างอิงโยง

ป้ายส่วนประกอบที่ผิดปกติอาจทำให้ช่างเทคนิคสับสนระหว่างการบำรุงรักษาบอร์ดตามปกติ ฐานข้อมูลอุตสาหกรรมสามารถแก้ไขเครื่องหมายที่หายไปหรือเครื่องหมายแบบกำหนดเองได้อย่างรวดเร็ว

การใช้สมุดรหัส SMD

วิศวกรจะปรึกษาเครื่องมืออ้างอิง เช่น SMD Codebook เมื่อเครื่องหมายทางกายภาพไม่ตรงกับกฎตัวเลขมาตรฐาน ข้อมูลอ้างอิงเหล่านี้แค็ตตาล็อกโค้ดแบบยึดพื้นผิว pinouts และสไตล์แพ็คเกจหลายพันรายการในตารางการค้นหาที่จัดระเบียบ

การค้นหาเอกสารข้อมูลของผู้ผลิต

บางครั้งผู้จำหน่ายหลายรายจะพิมพ์เครื่องหมายกรรมสิทธิ์บนตัวเหนี่ยวนำ smd แบบกำหนดเอง การค้นหาเอกสารข้อมูลทางเทคนิคของผู้ผลิตอย่างเป็นทางการช่วยยืนยันค่าตัวเหนี่ยวนำ smd พิกัดความจุปัจจุบัน และขนาดบรรจุภัณฑ์ทางกายภาพที่แม่นยำ ตรวจสอบรหัสส่วนประกอบที่กำหนดเองทุกครั้งก่อนที่จะบัดกรีชิ้นส่วนทดแทนเข้ากับวงจรการผลิตที่มีชีวิต

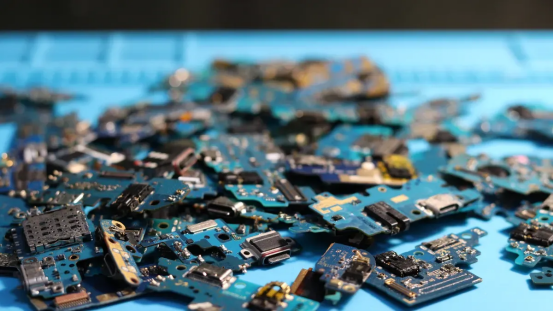

การระบุตัวเหนี่ยวนำ SMD ที่ไม่มีเครื่องหมาย

ส่วนประกอบขนาดจิ๋วมักจะขาดค่าตัวเลขที่พิมพ์ไว้บนพื้นผิวด้านนอก ช่างเทคนิคอาศัยคุณลักษณะทางกายภาพ ฉลากของบอร์ด และการทดสอบมิเตอร์พื้นฐานเพื่อระบุตัวเหนี่ยวนำ smd ที่ไม่มีเครื่องหมาย

ลักษณะทางกายภาพของแพ็คเกจ

การตรวจสอบด้วยสายตาจะแจ้งให้ทราบทันทีเกี่ยวกับการทำงานของส่วนประกอบ การสังเกตวัสดุพื้นผิวช่วยให้พนักงานจัดหมวดหมู่ชิ้นส่วนที่ไม่รู้จักได้อย่างถูกต้อง

การก่อสร้างแบบลวดพันและแบบหลายชั้น

วิศวกรแบ่งส่วนประกอบออกเป็นประเภทตัวเหนี่ยวนำ smd ที่แตกต่างกัน ตามโครงสร้างภายใน การออกแบบลวดพันมีขดลวดทองแดงที่มองเห็นได้พันรอบแกนกลาง การออกแบบหลายชั้นล้อมรอบรูปแบบตัวนำภายในภายในตัวเครื่องเซรามิกหรือเฟอร์ไรต์ ตัวเหนี่ยวนำ smd ประเภทต่างๆ เหล่านี้รองรับการกรองสัญญาณรบกวนเฉพาะหรือการใช้งานกักเก็บพลังงานในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

ความแตกต่างของสีจาก MLCC และตัวต้านทาน

ช่างเทคนิคจะแยกแยะตัวเหนี่ยวนำจากตัวเก็บประจุเซรามิกหลายชั้นโดยการตรวจสอบสีตัวถังด้านนอก ตัวเหนี่ยวนำมีตัวเฟอร์ไรต์สีเทาเข้มหรือสีดำ ตัวเก็บประจุจะมีสีแทนเหลืองหรือน้ำตาลอ่อนบนพื้นผิวด้านนอก

การวินิจฉัยมัลติมิเตอร์อย่างรวดเร็ว

เครื่องมือมือถือขั้นพื้นฐานจะยืนยันตัวตนของส่วนประกอบภายในไม่กี่วินาที การทดสอบมิเตอร์จะแยกชิ้นส่วนแม่เหล็กออกจากตัวเก็บประจุและวงจรเปิด

การวัดความต้านทานไฟฟ้ากระแสตรงต่ำ (DCR)

ช่างเทคนิคตั้งค่ามัลติมิเตอร์แบบดิจิทัลเพื่อวัดความต้านทานข้ามขั้วต่อส่วนประกอบ ตัวเหนี่ยวนำมีความต้านทานกระแสตรง (DCR) ต่ำมาก มิเตอร์มักจะอ่านค่าที่ต่ำกว่า 5 โอห์มสำหรับชิ้นส่วนกำลังมาตรฐาน

การตรวจสอบความต่อเนื่องเทียบกับตัวเก็บประจุแบบเปิด

มัลติมิเตอร์จะส่งเสียงบี๊บระหว่างการตรวจสอบความต่อเนื่องของตัวเหนี่ยวนำ ห่วงลวดภายในต่อเนื่องผ่านกระแสไฟฟ้าความถี่ต่ำได้อย่างง่ายดาย ในทางกลับกัน ตัวเก็บประจุที่ไม่เสียหายจะบล็อกกระแสตรงและแสดงการอ่านวงจรเปิด

เคล็ดลับการวินิจฉัย: หากส่วนประกอบแสดงความต้านทานใกล้ศูนย์และรักษาการไหลของไฟฟ้าอย่างต่อเนื่อง คุณอาจวัดตัวเหนี่ยวนำหรือเม็ดเฟอร์ไรต์แทนที่จะเป็นตัวเก็บประจุ

ตัวออกแบบอ้างอิง PCB

ชั้นซิลค์สกรีนของแผงวงจรพิมพ์มีป้ายระบุตัวตนที่ชัดเจน เครื่องหมายข้อความที่พิมพ์ติดกับแผ่นส่วนประกอบโดยตรงจะแนะนำช่างเทคนิคในระหว่างการซ่อมแซม

การระบุตัวกำหนด "L"

นักออกแบบส่วนประกอบของบอร์ดป้ายชื่อโดยใช้คำนำหน้าตัวอักษรและตัวเลขที่เป็นมาตรฐาน ตัวอักษร "L" ระบุถึงตัวเหนี่ยวนำมาตรฐานบนแผนผังวงจรและโครงร่างซิลค์สกรีนโดยเฉพาะ

เม็ดเฟอร์ไรต์กับตัวเหนี่ยวนำไฟฟ้า

ผู้ออกแบบวงจรแยกแยะความแตกต่างระหว่างตัวเหนี่ยวนำพลังงานมาตรฐานจากเม็ดบีดลดความถี่สูงโดยการประเมินฉลากวงจร ตารางต่อไปนี้แสดงรหัสกำหนดทั่วไปที่พบในชุดแผงวงจรพิมพ์:

ช่างเทคนิคตรวจสอบผู้กำหนดเหล่านี้เพื่อเลือกส่วนประกอบทดแทนที่ถูกต้อง การจดจำฉลาก PCB จะช่วยป้องกันการติดตั้งส่วนประกอบเฟอร์ไรต์ในเส้นทางกรองพลังงานอย่างไม่เหมาะสม

วิธีทดสอบตัวเหนี่ยวนำ SMD

การตั้งค่าและติดตั้งมิเตอร์ LCR

ช่างเทคนิคต้องการฮาร์ดแวร์ที่แม่นยำเพื่อประเมินพารามิเตอร์ส่วนประกอบเล็กๆ ได้อย่างแม่นยำ อุปกรณ์พิเศษช่วยป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้าภายนอกจากการบิดเบือนการวัด

สายทดสอบเคลวินแบบสี่สาย

การเชื่อมต่อแบบเคลวินแบบสี่สายจะแยกความต้านทานของสายวัดทดสอบระหว่างการวัด ลีดสองตัวจ่ายกระแสผ่านตัวเหนี่ยวนำ smdในขณะที่ลีดอิสระสองตัวจะวัดการตกที่อาจเกิดขึ้น ขดลวดปฐมภูมิของตัวเหนี่ยวนำต้องใช้สัญญาณทดสอบที่สะอาด การกำหนดค่าแบบสี่สายนี้ช่วยลดข้อผิดพลาดด้านความต้านทานหน้าสัมผัสบนส่วนประกอบของบอร์ดขนาดเล็ก

กำจัดปรสิตจรจัด

ฟิกซ์เจอร์ทดสอบจะเพิ่มความต้านทาน ความจุไฟฟ้า และความเหนี่ยวนำเพิ่มเติมในลูปการวัด วิศวกรใช้อุปกรณ์ทดสอบเฉพาะเพื่อแยกค่าตัวเหนี่ยวนำ smd ขนาดเล็กจากการรบกวนเบื้องหลัง:

การเลือกความถี่ทดสอบ

ตัวเหนี่ยวนำเปลี่ยนแปลงไปตามความถี่สัญญาณการทำงานที่แตกต่างกัน ช่างเทคนิคกำหนดค่าอุปกรณ์ทดสอบให้ตรงกับสภาพวงจรที่แน่นอน

การจับคู่พารามิเตอร์แผ่นข้อมูล

ผู้ผลิตระบุค่าส่วนประกอบมาตรฐานที่ความถี่การทดสอบคงที่ ตัวเหนี่ยวนำแสดงปฏิกิริยาแม่เหล็กแปรผันที่ระดับพลังงานต่างกัน มิเตอร์ทดสอบจะต้องสร้างความถี่การกระตุ้นที่เหมือนกันซึ่งระบุไว้ในเอกสารประกอบส่วนประกอบ การจับคู่พารามิเตอร์เหล่านี้จะทำให้สามารถอ่านค่าตัวเหนี่ยวนำ smd แต่ละตัวที่ทดสอบได้อย่างแม่นยำ

การทดสอบกำลังและความถี่สูง

ส่วนประกอบตัวเหนี่ยวนำแหล่งจ่ายไฟทำงานภายใต้สภาวะความถี่ต่ำระหว่าง 100 kHz ถึง 3 MHz ในทางกลับกัน วงจร RF ต้องมีการทดสอบความถี่สูงใกล้ 100 MHz หรือสูงกว่า ตัวเหนี่ยวนำความถี่สูงแต่ละตัวมีพฤติกรรมแตกต่างกันไปขึ้นอยู่กับโครงสร้างของแกนกลาง การเลือกความถี่การทดสอบที่เหมาะสมช่วยให้วิศวกรประเมินประสิทธิภาพของตัวเหนี่ยวนำสำหรับการใช้งานเป้าหมาย

ขั้นตอนการสอบเทียบฟิกซ์เจอร์

สายวัดทดสอบที่ไม่ได้สอบเทียบทำให้เกิดข้อผิดพลาดในการวัด การตั้งค่าการทดสอบที่แม่นยำจะวัดตัวเหนี่ยวนำโดยไม่มีข้อผิดพลาดด้านออฟเซ็ต การสอบเทียบจะขจัดลักษณะทางกายภาพที่ตกค้างออกจากลีดของฟิกซ์เจอร์ทดสอบ

การดำเนินการสอบเทียบแบบเปิด

ช่างเทคนิคปฏิบัติตามขั้นตอนสี่ขั้นตอนเพื่อปรับเทียบฟิกซ์เจอร์อย่างถูกต้อง:

1. ตั้งค่าช่วงความถี่การวัดและเปิดมิเตอร์ LCR เพื่อให้เกิดเสถียรภาพด้านความร้อนภายใน

2. ตรวจสอบและทำความสะอาดช่องทดสอบและฟิกซ์เจอร์เพื่อให้แน่ใจว่าไม่มีความเสียหายทางกายภาพหรือการปนเปื้อนบนอิเล็กทริกหรือตัวนำ

3. ติดมาตรฐานเปิดที่ระนาบอ้างอิงการวัด และดำเนินการสอบเทียบแบบเปิดเพื่อวัดและจัดเก็บความจุไฟฟ้าจรจัด (โดยทั่วไปคือ 0.05–0.2 pF)

4. ติดมาตรฐาน Short ไว้ที่ระนาบอ้างอิงเดียวกัน และดำเนินการสอบเทียบ Short เพื่อจับและบันทึกความเหนี่ยวนำตกค้าง (โดยทั่วไปคือ 0.1–1 nH)

การดำเนินการสอบเทียบแบบสั้น

การดำเนินการสอบเทียบระยะสั้นจะทำให้ค่าความเหนี่ยวนำตะกั่วตกค้างเป็นศูนย์ ช่างเทคนิควางแท่งช็อตทองแดงแข็งไว้บนหน้าสัมผัสฟิกซ์เจอร์ทดสอบ การสอบเทียบระยะสั้นจะช่วยปกป้องตัวเหนี่ยวนำขนาดเล็กจากการวัดค่าอิมพีแดนซ์ที่ผิดพลาด ขั้นตอนนี้จะสร้างพื้นฐานที่เป็นศูนย์จริงก่อนที่จะวัดตัวเหนี่ยวนำ smd แต่ละตัว การสอบเทียบที่เหมาะสมช่วยให้มั่นใจได้ว่าการอ่านค่าตัวเหนี่ยวนำแต่ละตัวมีความแม่นยำสูง

การวินิจฉัยทางไฟฟ้าขั้นสูง

วิศวกรทำการทดสอบทางไฟฟ้าขั้นสูงเพื่อตรวจสอบส่วนประกอบภายในและป้องกันความล้มเหลวของวงจร ขั้นตอนเหล่านี้จะประเมินว่าส่วนประกอบแม่เหล็กทำงานอย่างไรภายใต้โหลดการทำงานจริง

การวัดความต้านทานไฟฟ้ากระแสตรง (DCR)

ช่างเทคนิคจะวัดความต้านทานกระแสตรงของขดลวดทองแดงภายในโดยใช้มิเตอร์แบบพิเศษ ค่าความต้านทานที่ต่ำกว่าจะช่วยเพิ่มประสิทธิภาพการใช้พลังงานโดยรวมภายในชุดประกอบอิเล็กทรอนิกส์

การตรวจจับกางเกงขาสั้นระหว่างขดลวด

ฉนวนสายไฟภายในเสื่อมสภาพภายใต้ความเครียดทางไฟฟ้าที่รุนแรง การลัดวงจรระหว่างลูปคอยล์ภายในลดการเหนี่ยวนำโดยรวมลงอย่างมาก ช่างเทคนิคจะเปรียบเทียบค่าความต้านทานที่วัดได้กับข้อกำหนดเฉพาะของตัวเหนี่ยวนำ smd ความต้านทานที่ลดลงอย่างกะทันหันทำให้เกิดความเสียหายต่อขดลวดภายในทันที

ผลกระทบของอุณหภูมิต่อ DCR

ความต้านทานของลวดทองแดงจะเพิ่มขึ้นตามธรรมชาติเมื่ออุณหภูมิในการทำงานสูงขึ้น วิศวกรคำนวณการเปลี่ยนแปลงความต้านทานความร้อนเพื่อป้องกันการสูญเสียพลังงานในแหล่งจ่ายไฟ สมการต่อไปนี้ทำนายการเปลี่ยนแปลงความต้านทานภายใต้ความเครียดจากความร้อน:

$$\text{DCR} {\text{ใหม่}} = \text{DCR} {25} \times [1 + 0.00393 \times (T_{\text{ใหม่}} - 25)]$$

ความร้อนสูงจะเพิ่มความต้านทานของคอยล์และลดประสิทธิภาพโดยรวมของระบบตลอดระยะเวลาการทำงานที่ยาวนานขึ้น

การประเมินปัจจัยด้านคุณภาพ (Q)

ปัจจัยด้านคุณภาพจะวัดว่าตัวเหนี่ยวนำ smd เก็บพลังงานแม่เหล็กได้อย่างมีประสิทธิภาพเพียงใด เทียบกับการสูญเสียพลังงานภายใน ค่า Q ที่สูงขึ้นบ่งชี้ถึงส่วนประกอบที่มีประสิทธิภาพมากขึ้น

การประเมินการสูญเสียหลัก

แกนแม่เหล็กจะกระจายพลังงานผ่านฮิสเทรีซิสและกระแสน้ำวน การสูญเสียคอร์ที่ต่ำกว่าจะรักษาความแรงของสัญญาณที่แข็งแกร่งในวงจรความถี่สูง วิศวกรเลือกใช้วัสดุคุณภาพสูงเพื่อลดการเกิดความร้อนระหว่างการทำงานในแต่ละวัน

ประสิทธิภาพความถี่สูง

วงจรความถี่วิทยุขึ้นอยู่กับปัจจัยด้านคุณภาพอย่างมาก ค่า Q ที่สูงจะรักษาสัญญาณที่ชัดเจนทั่วทั้งแอพพลิเคชั่นไร้สายที่มีความต้องการสูง

การทดสอบกระแสอิ่มตัวและอคติ

กระแสตรงจะเปลี่ยนประสิทธิภาพของแม่เหล็กในวงจรแปลงกำลัง ระบบทดสอบใช้กระแสตรงเพื่อประเมินขีดจำกัดความอิ่มตัวของแกนกลาง

ตัวเหนี่ยวนำ Roll-off ภายใต้โหลด

เมื่อตัวเหนี่ยวนำพลังงาน SMDถึงกระแสความอิ่มตัวของ DC ($I_{sat}$) ค่าตัวเหนี่ยวนำจะลดลงอย่างรวดเร็วและสำคัญ กระแส DC อิ่มตัวเกินทำให้เกิดผลเสียหลายประการในการดำเนินงาน:

· Substantial decrease in the inductor's efficiency

· Inability to store magnetic energy properly

· Increased risk of system performance degradation or complete power supply failure

Ferrite Core Thermal Limits

Excessive current drives ferrite materials past their magnetic saturation points. Overheated magnetic cores lose structural permeability rapidly. Every power inductor requires proper thermal management to avoid overheating. Engineers monitor heat generation to keep each smd inductor within safe operational limits.

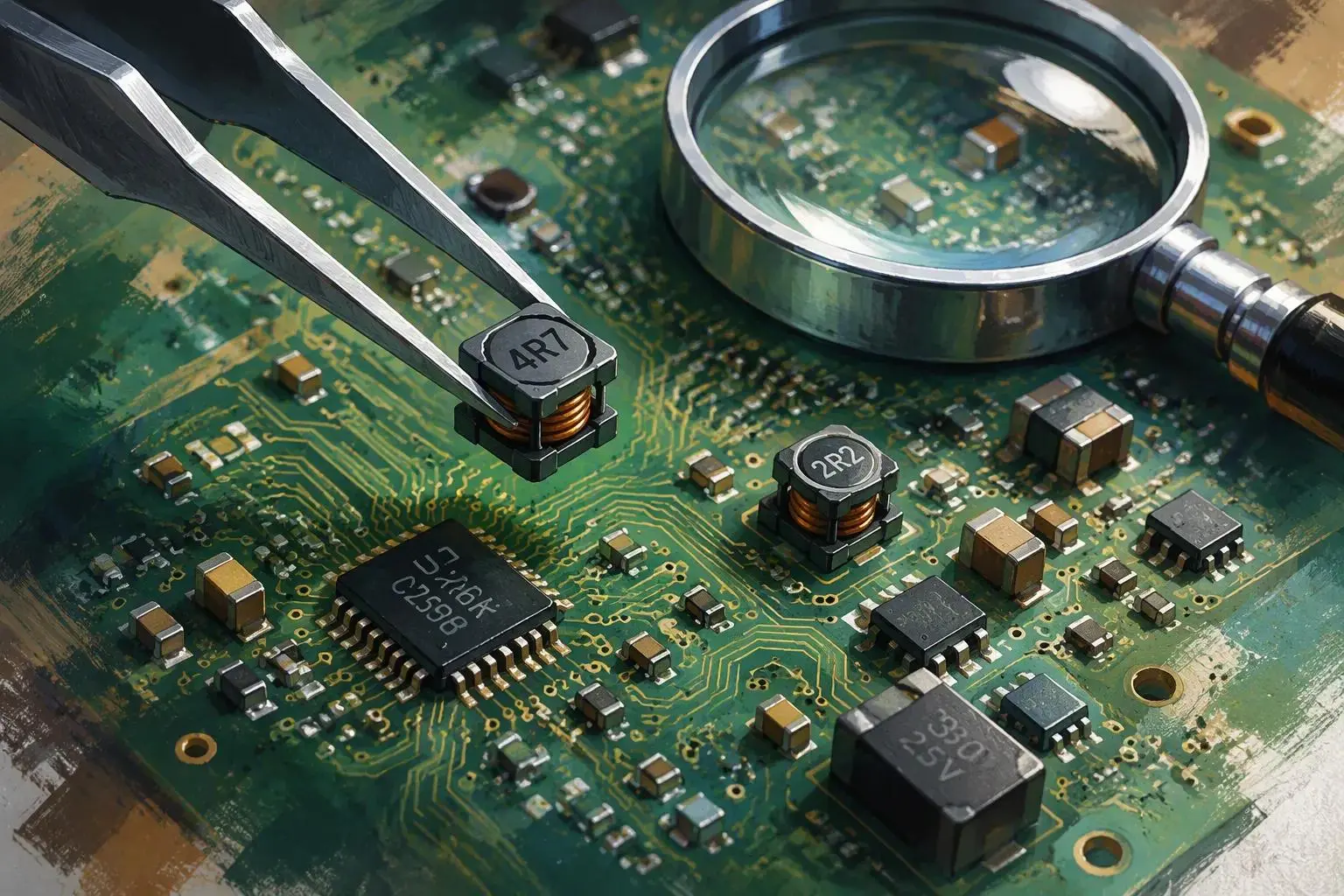

How to Choose an SMD Inductor for Your Circuit

Engineers evaluate board demands before picking magnetic parts. Proper component selection prevents voltage drops and thermal issues.

Key Parameters in SMD Inductor Selection

Engineers follow structured steps for smd inductor selection to guarantee stable board performance. Critical smd inductor specifications dictate power behavior under real loads.

Inductance, Isat, and Irms Ratings

Knowing how to choose an smd inductor requires analyzing current thresholds. The saturation current (Isat) marks the point where core limits cause an inductance drop. Conversely, heating current (Irms) defines the continuous current limit causing internal thermal rise.

A smart smd inductor selection process balances low DC resistance against core loss limits.

Selection Tip: Engineers choose a lower DCR rating to reduce energy loss. However, learning how to choose an smd inductor also involves verifying that $I_{sat}$ comfortably exceeds transient circuit spikes.

Package Footprint and Shielding Options

Designers analyze physical package traits during smd inductor selection. Shielded and unshielded designs offer clear trade-offs:

· Shielded Components: Contain magnetic flux within a closed core. They yield shielding effectiveness above 40 dB and reduce PCB space needs by 30–50%.

· Unshielded Components: Radiate magnetic fields into adjacent areas. They demand dedicated keepout spaces on circuit boards.

Checking dimensions and vertical clearances confirms mechanical fit during standard smd inductor selection.

Matching Components to Application Needs

Different electronic circuits require distinct magnetic properties. Engineers adapt their smd inductor selection approach based on targeted board applications.

Power Supplies vs RF Circuits

วงจรสวิตชิ่งกำลังต้องการการออกแบบตัวเหนี่ยวนำ smd ที่แข็งแกร่งและมีพิกัดกระแสสูง เครือข่ายการสื่อสาร RF จะจัดลำดับความสำคัญของความถี่เรโซแนนซ์ในตัวเอง (SRF) และค่าปัจจัยคุณภาพ (Q) สูงแทน

วิศวกรสำรวจตัวเหนี่ยวนำ smd ประเภทต่างๆ เพื่อให้บรรลุเป้าหมายการปฏิบัติงานที่หลากหลายเหล่านี้ในแอปพลิเคชันความถี่สูง

ชิ้นส่วนอะไหล่อ้างอิงโยง

การเปลี่ยนส่วนประกอบที่ล้าสมัยจำเป็นต้องได้รับการดูแลเป็นพิเศษ การเรียนรู้วิธีเลือกตัวเหนี่ยวนำ smd สำหรับการซ่อมแซมเกี่ยวข้องกับขนาดพื้นที่วาง เค้าโครงของแผ่นอิเล็กโทรด และขีดจำกัดความร้อนที่ตรงกัน

1. ตรวจสอบพารามิเตอร์เอกสารข้อมูลต้นฉบับ โดยเน้นที่ $I_{sat}$, $I_{rms}$ และ DCR

2. ยืนยันขนาดรอยเท้าเพื่อให้แน่ใจว่าแผ่นเข้ากันได้

3. เปรียบเทียบชิ้นส่วนที่เป็นตัวเลือกกับช่วงอุณหภูมิการทำงานของวงจรเป้าหมาย

การทำความเข้าใจวิธีเลือกตัวเหนี่ยวนำ smd จะช่วยปกป้องวงจรจากเสียงรบกวนและความล้มเหลวของส่วนประกอบในการใช้งานที่มีความหนาแน่นสูง

ช่างเทคนิคเชี่ยวชาญในการวินิจฉัยส่วนประกอบโดยการอ่านรหัสที่พิมพ์ออกมา ตรวจสอบลักษณะทางกายภาพของปลอก และทดสอบพารามิเตอร์แม่เหล็กด้วยเครื่องมือที่ปรับเทียบแล้ว ระเบียบวินัยในการทดสอบที่เข้มงวดกำหนดให้กำจัดปรสิตฟิกซ์เจอร์บนมิเตอร์ LCR เป็นศูนย์ ก่อนที่จะทำการวัดตัวเหนี่ยวนำ smd ที่มีค่าต่ำ การวัดที่แม่นยำจะตรวจสอบความต้านทาน DC และยืนยันพิกัดความเหนี่ยวนำภายใต้ความถี่การทำงานมาตรฐาน การทำให้เอกสารข้อมูลสามารถเข้าถึงได้ช่วยลดความยุ่งยากในการเลือกตัวเหนี่ยวนำ smd และแนะนำช่างเทคนิคเกี่ยวกับวิธีการเลือกตัวเหนี่ยวนำ smd เพื่อการซ่อมแซมบอร์ดที่ประสบความสำเร็จ ช่างเทคนิคจะเปลี่ยนตัวเหนี่ยวนำที่เสียหายหลังจากจับคู่รอยเท้าทางกายภาพ ขีดจำกัดกระแสอิ่มตัว และความทนทานต่อความร้อนแล้วเท่านั้น

คำถามที่พบบ่อย

ช่างเทคนิคจะระบุตัวเหนี่ยวนำ smd ที่ไม่มีรหัสพิมพ์ได้อย่างไร

ช่างเทคนิคตรวจสอบสีของร่างกายและวัดความต้านทาน DC ต่ำเพื่อระบุ ตัวเหนี่ยว นำsmdตัวถ่านสีเข้มที่มีความต้านทานใกล้ศูนย์บ่งบอกถึงขดลวดแม่เหล็ก

เคล็ดลับการวินิจฉัยอย่างรวดเร็ว: ตรวจสอบฉลากซิลค์สกรีน PCB เสมอ ตัวอักษร "L" ยืนยันขดลวดแม่เหล็กมาตรฐาน ในขณะที่ "FB" หมายถึงเม็ดเฟอร์ไรต์

ตัวอักษร "R" บนปลอกส่วนประกอบหมายถึงอะไร?

ตัวอักษร "R" แสดงถึงจุดทศนิยมสำหรับค่าที่ต่ำกว่า 10 ไมโครเฮนรี ตัวเหนี่ยวนำขนาดเล็กที่มีเครื่องหมาย "4R7" ให้พลังงาน 4.7 ไมโครเฮนรี รูปแบบสัญลักษณ์นี้ช่วยป้องกันการอ่านจุดทศนิยมเล็กๆ ที่พิมพ์ผิดระหว่างการประกอบบอร์ดอัตโนมัติ

จะเกิดอะไรขึ้นเมื่อตัวเหนี่ยวนำเกินกระแสอิ่มตัว?

เมื่อตัวเหนี่ยวนำเกินขีดจำกัดกระแสอิ่มตัว ตัวเหนี่ยวนำจะลดลงอย่างรวดเร็ว แกนแม่เหล็กมีความร้อนสูงเกินไปอย่างรวดเร็ว ส่งผลให้ประสิทธิภาพการใช้พลังงานของวงจรโดยรวมลดลง และเสี่ยงต่อความไม่เสถียรของแรงดันไฟฟ้าในทันที

เหตุใดวิศวกรจึงใช้สายเคลวินสี่สายในระหว่างการทดสอบ

สายวัดทดสอบเคลวินแบบสี่สายแยกความต้านทานของสายวัดทดสอบระหว่างการวัดที่มีความแม่นยำสูง ลีดสองตัวจ่ายกระแสไฟ ในขณะที่ลีดอิสระสองตัววัดการตกที่อาจเกิดขึ้น การตั้งค่านี้ช่วยลดข้อผิดพลาดด้านความต้านทานหน้าสัมผัสบนชิ้นส่วนบอร์ดขนาดเล็ก

ตัวเหนี่ยวนำแตกต่างจากเม็ดเฟอร์ไรต์อย่างไร

ตัวเหนี่ยวนำเก็บพลังงานแม่เหล็กเพื่อกรองสัญญาณความถี่ต่ำหรือควบคุมแรงดันเอาต์พุต เม็ดเฟอร์ไรต์จะกระจายสัญญาณรบกวนความถี่สูงไปเป็นพลังงานความร้อนโดยตรง หน้าจอไหม PCB ทำเครื่องหมายลูกปัดด้วย "FB" แทน "L"

ตัวอักษร "K" แสดงถึงความอดทนเท่าใด

ส่วนต่อท้ายตัวอักษรตัวพิมพ์ใหญ่ "K" ระบุระยะขอบที่ยอมรับได้ ±10% ตัวเหนี่ยวนำที่มีเครื่องหมาย "100K" อยู่ในช่วงระหว่าง 9.0 ถึง 11.0 ไมโครเฮนรีในระหว่างการทำงานของวงจรปกติ

เหตุใดวงจรความถี่สูงจึงต้องมีชิ้นส่วนที่มีความทนทานต่ำ

ตัวเหนี่ยวนำความถี่สูงต้องการพฤติกรรมทางไฟฟ้าที่แม่นยำ การให้คะแนนพิกัดความเผื่อที่เข้มงวดช่วยปกป้องเครือข่ายตัวกรองที่มีความละเอียดอ่อนจากการเปลี่ยนแปลงความถี่ที่ไม่คาดคิด ทำให้มั่นใจได้ว่าการส่งสัญญาณมีความเสถียรผ่านแอปพลิเคชันไร้สายสมัยใหม่
