คู่มือฉบับสมบูรณ์เกี่ยวกับตัวเหนี่ยวนำโหมดร่วมสำหรับการลดสัญญาณรบกวน EMI

เนื่องจากระบบอิเล็กทรอนิกส์มีขนาดเล็กลง เร็วขึ้น และบูรณาการมากขึ้น การรบกวนทางแม่เหล็กไฟฟ้า (EMI) จึงกลายเป็นหนึ่งในความท้าทายที่พบบ่อยที่สุดที่วิศวกรฮาร์ดแวร์ต้องเผชิญ ไม่ว่าจะเป็นการออกแบบอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม แหล่งจ่ายไฟแบบสวิตชิ่ง ระบบชาร์จรถยนต์ไฟฟ้า อุปกรณ์สื่อสาร หรือตัวแปลงพลังงานหมุนเวียน วิศวกรจะต้องตรวจสอบให้แน่ใจว่าสัญญาณรบกวนทางไฟฟ้าที่ไม่พึงประสงค์จะไม่ส่งผลกระทบต่อประสิทธิภาพของระบบ หรือป้องกันไม่ให้ผลิตภัณฑ์เป็นไปตามข้อกำหนดของ EMC

ในบรรดาส่วนประกอบแบบพาสซีฟจำนวนมากที่ใช้สำหรับการควบคุมเสียงรบกวนตัวเหนี่ยวนำโหมดร่วมมีบทบาทสำคัญ ด้วยการระงับสัญญาณรบกวนในโหมดทั่วไปโดยไม่ส่งผลกระทบต่อสัญญาณดิฟเฟอเรนเชียลอย่างมีนัยสำคัญ จะช่วยปรับปรุงความสมบูรณ์ของสัญญาณ เพิ่มความน่าเชื่อถือของระบบ และลดความยุ่งยากในการปฏิบัติตามมาตรฐาน EMC สากล

แตกต่างจากบทความหลายๆ บทความที่เน้นเฉพาะคำจำกัดความพื้นฐานของตัวเหนี่ยวนำโหมดทั่วไป คู่มือนี้นำเสนอมุมมองทางวิศวกรรมเชิงปฏิบัติ เราจะอภิปรายว่าตัวเหนี่ยวนำโหมดทั่วไปทำงานอย่างไร ที่ใดที่ควรใช้ โครงสร้างที่แตกต่างกันในการเปรียบเทียบ และปัจจัยใดที่วิศวกรควรประเมินก่อนเลือกส่วนประกอบ ตลอดทั้งบทความ เทคโนโลยีที่เกี่ยวข้อง เช่น Common Mode Choke, EMI Common Mode Choke, EMC Common Mode Choke, Power Inductor, SMD Inductor, Through Hole Inductor และโซลูชันแม่เหล็กอื่นๆ จะถูกนำเสนอตามความเหมาะสม

ไม่ว่าคุณกำลังพัฒนาผลิตภัณฑ์ใหม่หรือปรับการออกแบบที่มีอยู่ให้เหมาะสม การทำความเข้าใจคุณลักษณะของตัวเหนี่ยวนำโหมดทั่วไปสามารถปรับปรุงความเข้ากันได้ทางแม่เหล็กไฟฟ้าได้อย่างมาก ในขณะเดียวกันก็ลดความเสี่ยงในการออกแบบในระหว่างการพัฒนาผลิตภัณฑ์

ตัวเหนี่ยวนำโหมดร่วมคืออะไร?

ตัวเหนี่ยวนำโหมดร่วมซึ่งมักเรียกว่าโช้คโหมดร่วมเป็นส่วนประกอบแม่เหล็กที่ได้รับการออกแบบมาเพื่อระงับการรบกวนทางแม่เหล็กไฟฟ้าในโหมดทั่วไปในขณะเดียวกันก็ปล่อยให้กระแสดิฟเฟอเรนเชียลที่ต้องการผ่านโดยมีอิมพีแดนซ์น้อยที่สุด

แตกต่างจากตัวเหนี่ยวนำทั่วไปที่กักเก็บพลังงานเป็นหลัก ตัวเหนี่ยวนำโหมดทั่วไปมีจุดมุ่งหมายเพื่อกรองสัญญาณรบกวนที่ไม่พึงประสงค์ที่เกิดจากวงจรสวิตชิ่ง ตัวแปลงพลังงาน อินเทอร์เฟซการสื่อสาร หรือแหล่งกำเนิดแม่เหล็กไฟฟ้าภายนอก

หลักการทำงานค่อนข้างตรงไปตรงมา ขดลวดสองเส้นพันรอบแกนแม่เหล็กที่ใช้ร่วมกัน ในระหว่างการทำงานปกติ กระแสดิฟเฟอเรนเชียลที่ไหลผ่านขดลวดจะสร้างสนามแม่เหล็กในทิศทางตรงกันข้าม ทำให้เกิดการหักล้างกัน เป็นผลให้สัญญาณดิฟเฟอเรนเชียลมีอิมพีแดนซ์น้อยมาก

อย่างไรก็ตาม เมื่อสัญญาณรบกวนในโหมดทั่วไปปรากฏบนตัวนำทั้งสองตัวที่มีทิศทางกระแสเดียวกัน สนามแม่เหล็กจะเสริมซึ่งกันและกัน ทำให้เกิดความเหนี่ยวนำที่สูงกว่ามาก ความต้านทานที่เพิ่มขึ้นนี้จะบล็อกสัญญาณรบกวนความถี่สูงไม่ให้แพร่กระจายผ่านวงจรได้อย่างมีประสิทธิภาพ

เนื่องจากลักษณะการทำงานที่เป็นเอกลักษณ์นี้ ตัวเหนี่ยวนำโหมดร่วมจึงกลายเป็นส่วนประกอบมาตรฐานใน:

1. ตัวกรองอินพุตไฟ AC

2. ระบบไฟฟ้ากระแสตรง

3. การสลับแหล่งจ่ายไฟ

4. อุปกรณ์ชาร์จ EV

5. ระบบควบคุมอุตสาหกรรม

6. โครงสร้างพื้นฐานการสื่อสาร

7. อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์

8. ตัวแปลงพลังงานทดแทน

9. อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

ต่างจากตัวเหนี่ยวนำพลังงานทั่วไป ซึ่งจะกักเก็บพลังงานไว้ภายในตัวแปลง DC-DC เป็นหลัก ตัวเหนี่ยวนำโหมดทั่วไปได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับการลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า

เหตุใด EMI จึงกลายเป็นความท้าทายที่ยิ่งใหญ่กว่าที่เคย

ปัจจุบันอุปกรณ์อิเล็กทรอนิกส์ทำงานที่ความถี่สวิตชิ่งที่สูงกว่าผลิตภัณฑ์ที่ออกแบบเมื่อทศวรรษที่แล้วอย่างมาก ประสิทธิภาพที่สูงขึ้นมักมาพร้อมกับต้นทุนการปล่อยคลื่นแม่เหล็กไฟฟ้าที่เพิ่มขึ้น

มีหลายปัจจัยที่ทำให้เกิดแนวโน้มนี้

ประการแรก ความถี่สวิตชิ่งในแหล่งจ่ายไฟสมัยใหม่ยังคงเพิ่มขึ้นอย่างต่อเนื่อง อุปกรณ์แกลเลียมไนไตรด์ (GaN) และซิลิคอนคาร์ไบด์ (SiC) ช่วยให้คอนเวอร์เตอร์ทำงานที่หลายร้อยกิโลเฮิรตซ์หรือแม้แต่หลายเมกะเฮิรตซ์ ขอบการสลับที่รวดเร็วยิ่งขึ้นจะสร้างสเปกตรัม EMI ที่กว้างขึ้น ซึ่งสามารถเชื่อมต่อกับวงจรโดยรอบได้อย่างง่ายดาย

ประการที่สอง อุปกรณ์มีขนาดกะทัดรัดมากขึ้น ส่วนประกอบต่างๆ วางอยู่ใกล้กัน ช่วยเพิ่มความจุของปรสิตและการมีเพศสัมพันธ์แบบเหนี่ยวนำ สัญญาณรบกวนที่ครั้งหนึ่งเคยมีการแปลเป็นภาษาท้องถิ่นสามารถแพร่กระจายทั่วทั้งระบบได้แล้ว

ประการที่สาม ผลิตภัณฑ์อิเล็กทรอนิกส์จำนวนมากต้องอยู่ร่วมกันในสภาพแวดล้อมที่ใช้ร่วมกัน โรงงานอุตสาหกรรม โรงพยาบาล สิ่งอำนวยความสะดวกด้านโทรคมนาคม ยานพาหนะไฟฟ้า และบ้านอัจฉริยะ ต่างก็มีระบบอิเล็กทรอนิกส์จำนวนมากที่ทำงานพร้อมกัน การควบคุมเสียงรบกวนที่มีประสิทธิภาพจึงไม่ใช่ทางเลือกอีกต่อไป

สุดท้ายนี้ กฎระเบียบของ EMC ทั่วโลกยังคงมีการพัฒนาต่อไป ผู้ผลิตที่ต้องการเข้าถึงตลาดต่างประเทศต้องแน่ใจว่าผลิตภัณฑ์ของตนเป็นไปตามข้อกำหนดการปล่อยก๊าซเรือนกระจกและการดำเนินการที่เข้มงวดมากขึ้น

การพัฒนาเหล่านี้อธิบายว่าทำไม EMI Common Mode Chokes และ EMC Common Mode Chokes จึงกลายเป็นส่วนประกอบมาตรฐานในการออกแบบวงจรสมัยใหม่ แทนที่จะเป็นส่วนเสริมเพิ่มเติม

ตัวเหนี่ยวนำโหมดร่วมทำงานอย่างไร?

การทำความเข้าใจกลไกการทำงานช่วยให้วิศวกรตัดสินใจออกแบบได้ดีขึ้น แทนที่จะเลือกส่วนประกอบตามค่าตัวเหนี่ยวนำเพียงอย่างเดียว

Common Mode Choke ทั่วไปประกอบด้วยขดลวดที่เหมือนกันสองขดลวดที่ใช้แกนแม่เหล็กแกนเดียวร่วมกัน

ภายใต้สภาวะการทำงานปกติ:

1. กระแสเข้าสู่หนึ่งขดลวด

2. กระแสไหลย้อนกลับจะไหลผ่านขดลวดที่สอง

3. ฟลักซ์แม่เหล็กของพวกมันหักล้างเกือบทั้งหมด

4. สัญญาณกำลังที่มีประโยชน์จะผ่านไปโดยมีการสูญเสียน้อยที่สุด

เมื่อการรบกวนโหมดทั่วไปปรากฏขึ้น:

1. เสียงไหลไปในทิศทางเดียวกันผ่านขดลวดทั้งสอง

2. ฟลักซ์แม่เหล็กบวกกัน

3. ความเหนี่ยวนำเพิ่มขึ้นอย่างมาก

4. การรบกวนความถี่สูงพบกับความต้านทานสูง

5. พลังงานสัญญาณรบกวนจะลดลงอย่างมากก่อนที่จะถึงวงจรที่มีความละเอียดอ่อน

หลักการทำงานนี้ช่วยให้ส่วนประกอบหนึ่งสามารถแยกแยะระหว่างสัญญาณไฟฟ้าที่เป็นประโยชน์กับการรบกวนที่ไม่พึงประสงค์ โดยไม่ต้องใช้วงจรแอคทีฟที่ซับซ้อน

ประสิทธิผลของตัวเหนี่ยวนำโหมดร่วมขึ้นอยู่กับปัจจัยการออกแบบหลายประการ ได้แก่:

1. วัสดุหลัก

2. สมมาตรที่คดเคี้ยว

3. ตัวเหนี่ยวนำการรั่วไหล

4. การซึมผ่านของแกน

5. ความถี่ในการทำงาน

6. ลักษณะความอิ่มตัว

7. ความเสถียรของอุณหภูมิ

คุณลักษณะเหล่านี้อธิบายว่าทำไมผลิตภัณฑ์ที่ออกแบบมาสำหรับระบบอัตโนมัติทางอุตสาหกรรมจึงอาจแตกต่างอย่างมากจากโซลูชันตัวเหนี่ยวนำของยานยนต์หรือส่วนประกอบแม่เหล็กระดับการสื่อสาร

ประเภทหลักของตัวเหนี่ยวนำโหมดร่วม

ตัวเหนี่ยวนำโหมดทั่วไปบางตัวไม่เหมาะสำหรับทุกการใช้งาน โครงสร้างที่แตกต่างกันได้รับการปรับให้เหมาะสมสำหรับสภาพแวดล้อมการทำงาน วิธีการติดตั้ง และพิกัดปัจจุบันที่แตกต่างกัน

ตัวเหนี่ยวนำโหมดร่วมผ่านรู

Through Hole Common Mode Choke แบบดั้งเดิมยังคงใช้กันอย่างแพร่หลายในอุปกรณ์อุตสาหกรรม เนื่องจากมีความแข็งแรงเชิงกลที่ยอดเยี่ยมและความสามารถในปัจจุบันสูง

เมื่อเปรียบเทียบกับอุปกรณ์ที่ติดตั้งบนพื้นผิว โดยทั่วไปส่วนประกอบที่มีรูทะลุจะมี:

1. ต้านทานแรงสั่นสะเทือนได้ดีขึ้น

2. แกนแม่เหล็กที่ใหญ่กว่า

3. ความจุกระแสไฟที่สูงขึ้น

4. อายุการใช้งานยาวนานขึ้นในสภาพแวดล้อมที่รุนแรง

5. กระจายความร้อนได้ง่ายขึ้น

มักพบใน:

1. แหล่งจ่ายไฟอุตสาหกรรม

2. ระบบยูพีเอส

3. เซอร์โวไดรฟ์

4. ไดรฟ์ความถี่ตัวแปร

5. อุปกรณ์อัตโนมัติสำหรับงานหนัก

ผู้ผลิตหลายรายยังรวมการออกแบบเหล่านี้เข้ากับเทคโนโลยีตัวเหนี่ยวนำทะลุผ่านรูเพื่อโซลูชั่นตัวกรองพลังงานที่สมบูรณ์

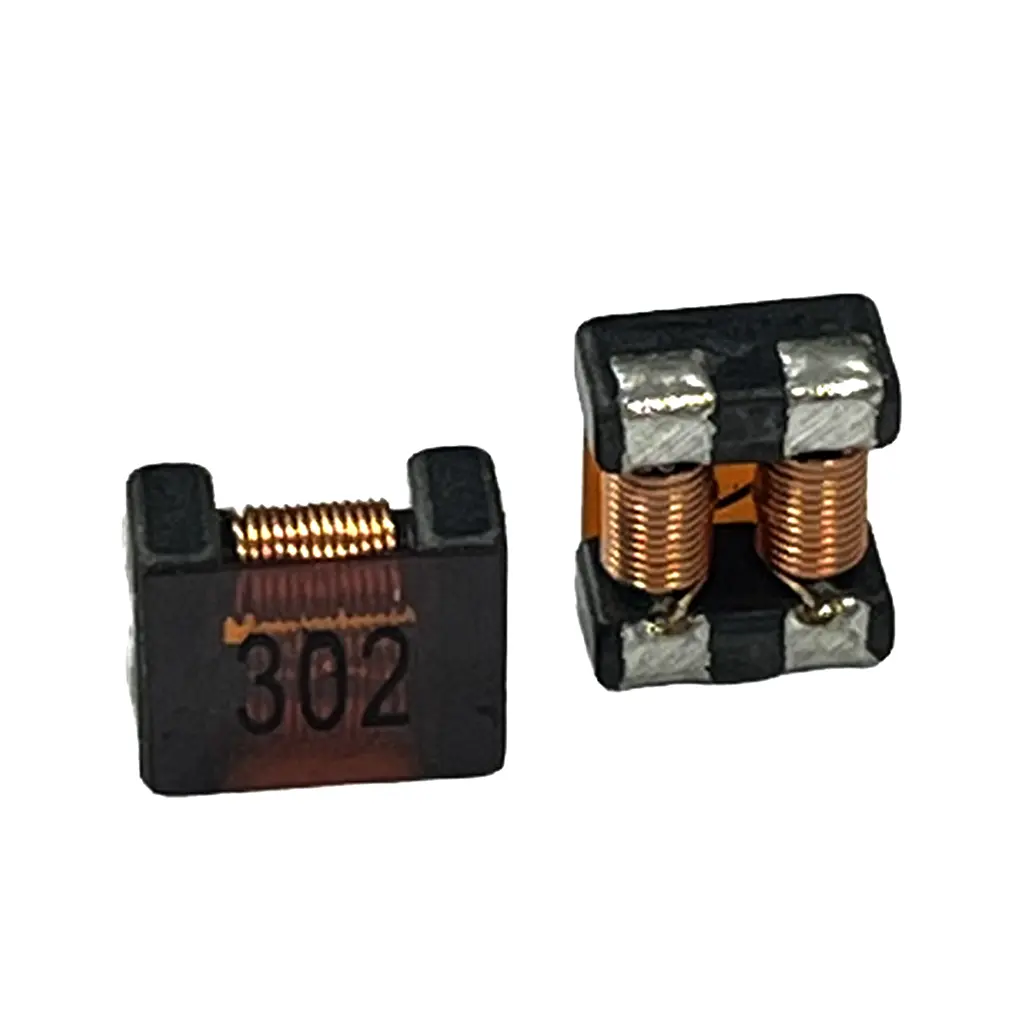

ตัวเหนี่ยวนำโหมดร่วม SMD

เนื่องจากอุปกรณ์อิเล็กทรอนิกส์ยังคงหดตัว ผลิตภัณฑ์ SMD Common Mode Choke จึงมีความสำคัญมากขึ้นเรื่อยๆ

การติดตั้งบนพื้นผิวมีข้อดีในทางปฏิบัติหลายประการ:

1. การประกอบ PCB อัตโนมัติ

2. ลดต้นทุนการประกอบ

3. รอยเท้าขนาดกะทัดรัด

4. ปรับปรุงความสม่ำเสมอในการผลิต

5. ความเข้ากันได้ของการผลิตความเร็วสูง

เทคนิคการผลิตตัวเหนี่ยวนำ SMD สมัยใหม่ยังให้ความสม่ำเสมอของมิติที่ดีเยี่ยม ขณะเดียวกันก็รักษาประสิทธิภาพทางไฟฟ้าที่เสถียร

การใช้งานทั่วไปได้แก่:

1. เครื่องใช้ไฟฟ้า

2. อุปกรณ์สมาร์ทโฮม

3. โมดูลการสื่อสาร

4. ผลิตภัณฑ์ไอโอที

5. อุปกรณ์ทางการแพทย์แบบพกพา

แม้ว่าทางกายภาพจะเล็กกว่ารุ่นทะลุผ่าน แต่โช้คโหมดร่วม SMD สมัยใหม่หลายรุ่นให้การระงับที่ดีเยี่ยมตลอดช่วงความถี่ที่กว้าง

Toroidal โช้คโหมดร่วม

Toroidal Common Mode Choke ได้รับการยอมรับอย่างกว้างขวางถึงประสิทธิภาพแม่เหล็กที่โดดเด่น

ทางเดินแม่เหล็กแบบปิดจะช่วยลดฟลักซ์การรั่วไหลในขณะที่เพิ่มการเชื่อมต่อแม่เหล็กระหว่างขดลวดให้สูงสุด

ข้อดีที่สำคัญ ได้แก่ :

1. การปราบปราม EMI ที่ดีเยี่ยม

2. การรั่วไหลของแม่เหล็กต่ำ

3. ประสิทธิภาพสูง

4. ตัวเหนี่ยวนำที่เสถียร

5. ลดเสียงรบกวน

เนื่องจากคุณลักษณะเหล่านี้ โครงสร้างแบบวงแหวนจึงมักถูกเลือกสำหรับ:

1. ตัวแปลงอุตสาหกรรม

2. อุปกรณ์พลังงานทดแทน

3. อินเวอร์เตอร์พลังงานแสงอาทิตย์

4. ระบบแบตเตอรี่กำลังสูง

5. มอเตอร์ขับเคลื่อน

วิศวกรมักจะรวมโซลูชันตัวเหนี่ยวนำแบบ Toroidal เข้ากับตัวกรองโหมดทั่วไปเมื่อออกแบบระบบปราบปราม EMI ที่สมบูรณ์

โช้คโหมดร่วมเฟอร์ไรต์

เฟอร์ไรต์ยังคงเป็นหนึ่งในวัสดุแม่เหล็กที่ใช้กันมากที่สุดในตัวกรองสัญญาณรบกวนแม่เหล็กไฟฟ้า

Choke โหมดร่วมเฟอร์ไรต์ให้:

1. ความสามารถในการซึมผ่านสูง

2. ลักษณะความถี่สูงที่ดีเยี่ยม

3. การสูญเสียคอร์ต่ำ

4. ประสิทธิภาพทางไฟฟ้าที่เสถียร

5. มีความสมดุลระหว่างต้นทุนและประสิทธิภาพที่ดี

วัสดุเฟอร์ไรต์มีประสิทธิภาพโดยเฉพาะอย่างยิ่งในการลดสัญญาณรบกวนที่เกิดขึ้นจากวงจรสวิตชิ่งความเร็วสูง

โช้คโหมดร่วมนาโนคริสตัลไลน์

สำหรับการใช้งานที่ต้องการการซึมผ่านสูงเป็นพิเศษและการปราบปรามความถี่ต่ำที่เหนือกว่า Chokes โหมดร่วมนาโนคริสตัลไลน์กำลังได้รับความนิยมเพิ่มมากขึ้น

เมื่อเปรียบเทียบกับวัสดุเฟอร์ไรต์ทั่วไป โดยทั่วไปแล้ว แกนนาโนคริสตัลไลน์จะให้:

1. การซึมผ่านเริ่มต้นที่สูงขึ้น

2. การลดทอนความถี่ต่ำที่ดีขึ้น

3. ความหนาแน่นของฟลักซ์ความอิ่มตัวที่สูงขึ้น

4. การสูญเสียแกนกลางที่ต่ำกว่า

5. ปรับปรุงความเสถียรของอุณหภูมิ

ลักษณะเหล่านี้ทำให้เหมาะสมอย่างยิ่งสำหรับ:

1. ระบบพลังงานทดแทน

2. ตัวแปลงอุตสาหกรรมขนาดใหญ่

3. อุปกรณ์อิเล็กทรอนิกส์กำลังสูงในปัจจุบัน

4. อุปกรณ์เชื่อมต่อกริด

แม้ว่าจะไม่จำเป็นสำหรับทุกการใช้งาน แต่เทคโนโลยีนาโนคริสตัลไลน์ก็กลายเป็นตัวเลือกที่สำคัญในสภาพแวดล้อมที่มีความต้องการ EMI

ตัวเหนี่ยวนำโหมดร่วมเทียบกับ Choke โหมดดิฟเฟอเรนเชียล

ความเข้าใจผิดที่พบบ่อยที่สุดประการหนึ่งในหมู่วิศวกรหน้าใหม่คือการสันนิษฐานว่าโช้คโหมดร่วมและโช้คโหมดดิฟเฟอเรนเชียลทำหน้าที่เดียวกัน

แม้ว่าส่วนประกอบทั้งสองจะช่วยลด EMI ได้ แต่ก็มีเป้าหมายการรบกวนประเภทที่แตกต่างกันโดยสิ้นเชิง

ตัวเหนี่ยวนำโหมดทั่วไปจะระงับสัญญาณรบกวนที่ปรากฏพร้อมกันบนตัวนำทั้งสองที่สัมพันธ์กับกราวด์ การรบกวนประเภทนี้มักเกิดจากความจุของปรสิตภายในอุปกรณ์สวิตชิ่งหรือตัวแปลงพลังงานความเร็วสูง

ในทางกลับกัน โช้คโหมดดิฟเฟอเรนเชียลจะระงับสัญญาณรบกวนที่ไหลในทิศทางตรงกันข้ามระหว่างตัวนำสองตัว เสียงดิฟเฟอเรนเชียลมักเกิดจากการสลับกระแสกระเพื่อมและการทำงานของตัวแปลง

ในการออกแบบตัวกรองในทางปฏิบัติ วิศวกรมักรวมทั้งสององค์ประกอบเข้าด้วยกัน ตัวกรอง EMI อินพุตที่สมบูรณ์อาจรวมถึง:

1. โช้คโหมดทั่วไป

2. โช้คโหมดดิฟเฟอเรนเชียล

3. เอ็กซ์ คาปาซิเตอร์

4. ตัวเก็บประจุแบบ Y

5. โซลูชัน Power Choke เพิ่มเติม

6. ปรับการต่อสายดิน PCB ให้เหมาะสม

แทนที่จะใช้เทคโนโลยีที่แข่งขันกัน ส่วนประกอบเหล่านี้เสริมซึ่งกันและกันเพื่อให้เกิดการปราบปราม EMI ที่ครอบคลุม

วิศวกรพารามิเตอร์หลักควรประเมินก่อนการเลือก

การเลือกตัวเหนี่ยวนำโหมดร่วมไม่ควรขึ้นอยู่กับค่าตัวเหนี่ยวนำเพียงอย่างเดียว ส่วนประกอบที่ทำงานได้ดีในการใช้งานหนึ่งอาจไม่สามารถตอบสนองความต้องการของอีกส่วนหนึ่งได้ หากมองข้ามสภาวะการทำงานที่สำคัญ

หนึ่งในพารามิเตอร์แรกที่ต้องพิจารณาคือกระแสไฟที่กำหนด ตัวเหนี่ยวนำจะต้องทนต่อกระแสการทำงานต่อเนื่องสูงสุดโดยไม่ต้องขับแกนแม่เหล็กให้อิ่มตัว เมื่อความอิ่มตัวเกิดขึ้น อิมพีแดนซ์จะลดลงอย่างรวดเร็ว และส่วนประกอบจะสูญเสียความสามารถในการลดเสียงรบกวนไปมาก สำหรับการใช้งานที่เกี่ยวข้องกับมอเตอร์ไดรฟ์ ตัวแปลงกำลัง หรืออุปกรณ์ทางอุตสาหกรรม การเลือกโช้คโหมดร่วมกระแสสูงที่มีระยะกระแสไฟเพียงพอมักเป็นวิธีที่ปลอดภัยกว่า

ช่วงความถี่ในการทำงานก็มีความสำคัญไม่แพ้กัน วัสดุแม่เหล็กที่แตกต่างกันแสดงคุณลักษณะความต้านทานที่แตกต่างกันตลอดสเปกตรัมความถี่ โดยทั่วไปแกนเฟอร์ไรต์จะทำงานได้ดีที่ความถี่สูง ในขณะที่วัสดุนาโนคริสตัลไลน์ให้การลดทอนที่มากกว่าที่ความถี่ต่ำกว่า การจับคู่วัสดุหลักกับความถี่เสียงที่โดดเด่นสามารถปรับปรุงประสิทธิภาพของตัวกรองได้อย่างมาก

ไม่ควรมองข้ามข้อพิจารณาทางกล พื้นที่ PCB วิธีการติดตั้ง สภาพความร้อน และข้อกำหนดด้านการสั่นสะเทือน ล้วนส่งผลต่อการเลือกส่วนประกอบขั้นสุดท้าย อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคขนาดกะทัดรัดอาจชอบโช้คโหมดร่วมแบบ SMD ในขณะที่ระบบควบคุมทางอุตสาหกรรมมักจะอาศัยการออกแบบรูเจาะที่ใหญ่ขึ้นเพื่อเพิ่มเสถียรภาพทางกลและการควบคุมกระแสไฟฟ้า

สุดท้ายนี้ วิศวกรควรประเมินความน่าเชื่อถือในระยะยาว แทนที่จะมุ่งเน้นไปที่ข้อกำหนดทางไฟฟ้าเบื้องต้นเพียงอย่างเดียว ความสม่ำเสมอของวัสดุหลัก ความแม่นยำในการพัน คุณภาพของฉนวน และการควบคุมการผลิต ล้วนมีส่วนทำให้ประสิทธิภาพมีเสถียรภาพตลอดอายุการใช้งานของผลิตภัณฑ์ การเลือกผู้ผลิตตัวเหนี่ยวนำที่เชื่อถือได้และมีประสบการณ์ในการผลิตชิ้นส่วนแม่เหล็กสามารถลดความแปรปรวนระหว่างชุดการผลิตและปรับปรุงความน่าเชื่อถือโดยรวมของผลิตภัณฑ์ได้

การใช้งานตัวเหนี่ยวนำโหมดร่วมในอุตสาหกรรมต่างๆ

เหตุผลหลักประการหนึ่งที่ตัวเหนี่ยวนำโหมดร่วมกลายเป็นส่วนประกอบมาตรฐานในระบบอิเล็กทรอนิกส์สมัยใหม่ก็คือความสามารถรอบด้าน แม้ว่าหลักการทำงานขั้นพื้นฐานยังคงเหมือนเดิม ลำดับความสำคัญของการออกแบบมักจะแตกต่างกันไปขึ้นอยู่กับสภาพแวดล้อมการใช้งาน คุณลักษณะทางไฟฟ้า และข้อกำหนดด้านกฎระเบียบ

แทนที่จะเลือกตัวเหนี่ยวนำโหมดร่วมตามค่าตัวเหนี่ยวนำเพียงอย่างเดียว วิศวกรที่มีประสบการณ์จะประเมินว่าส่วนประกอบจะทำงานอย่างไรภายใต้สภาวะการทำงานจริง ระดับปัจจุบัน ความถี่ในการสลับ อุณหภูมิแวดล้อม พื้นที่ติดตั้ง และมาตรฐาน EMC ล้วนมีอิทธิพลต่อการออกแบบขั้นสุดท้าย

อุตสาหกรรมต่อไปนี้แสดงให้เห็นว่าเหตุใดโครงสร้างตัวเหนี่ยวนำโหมดทั่วไปที่แตกต่างกันยังคงมีการพัฒนาควบคู่ไปกับความก้าวหน้าในอุปกรณ์อิเล็กทรอนิกส์กำลัง

การสลับพาวเวอร์ซัพพลาย

แหล่งจ่ายไฟแบบสวิตชิ่งเป็นหนึ่งในแหล่งที่ใหญ่ที่สุดของ EMI ที่ดำเนินการ เนื่องจาก MOSFET กำลังและอุปกรณ์เซมิคอนดักเตอร์แบบแถบความถี่กว้างสลับที่ความเร็วสูงมาก การเปลี่ยนแรงดันไฟฟ้าอย่างรวดเร็วจะสร้างกระแสโหมดทั่วไปที่เดินทางผ่านประจุไฟฟ้าปรสิตเข้าสู่สายอินพุต AC

การติดตั้ง EMI Common Mode Choke ที่เลือกอย่างเหมาะสมที่อินพุตกำลังจะช่วยลดกระแสที่ไม่ต้องการเหล่านี้ก่อนที่จะแพร่กระจายผ่านระบบไฟฟ้า

โดยทั่วไปวิศวกรจะรวมโช้คเข้ากับตัวเก็บประจุ X, ตัวเก็บประจุ Y และส่วนประกอบการกรองอื่น ๆ เพื่อสร้างตัวกรองแบบเส้นที่สมบูรณ์ ในแหล่งจ่ายไฟขนาดกะทัดรัด อาจใช้ตัวเหนี่ยวนำกำลังควบคู่ไปกับโช้คโหมดทั่วไปเพื่อปรับปรุงความเสถียรของคอนเวอร์เตอร์ในขณะที่ลดการกระเพื่อมของดิฟเฟอเรนเชียล

การใช้งานได้แก่:

1. แหล่งจ่ายไฟ AC-DC

2. แหล่งจ่ายไฟสลับอุตสาหกรรม

3. แหล่งจ่ายไฟอะแดปเตอร์

4. แหล่งจ่ายไฟไดรเวอร์ LED

5. ระบบไฟฟ้าโทรคมนาคม

อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม

โรงงานสมัยใหม่พึ่งพาอุปกรณ์สวิตชิ่งความถี่สูงเป็นอย่างมาก เช่น ตัวควบคุม PLC, เซอร์โวไดรฟ์, ระบบหุ่นยนต์ และมอเตอร์อินเวอร์เตอร์ ระบบเหล่านี้มักจะทำงานอย่างต่อเนื่องภายใต้สภาพแวดล้อมทางไฟฟ้าที่มีความต้องการสูง ซึ่งสัญญาณรบกวนที่เกิดขึ้นและแผ่ออกมาสามารถรบกวนอุปกรณ์ในบริเวณใกล้เคียงได้

Choke โหมดร่วมกระแสไฟสูงที่คัดสรรมาอย่างดีช่วยเพิ่มความเสถียรของระบบโดยลดการรบกวนที่เกิดขึ้นกับทั้งสายไฟและสายสัญญาณ

อุปกรณ์อุตสาหกรรมมีแนวโน้มที่จะต้องการส่วนประกอบที่สามารถทำงานได้ในช่วงอุณหภูมิที่กว้างในขณะที่ยังคงรักษาตัวเหนี่ยวนำให้เสถียรภายใต้ภาระที่ต่อเนื่อง นี่คือเหตุผลหนึ่งที่ผู้ผลิตหลายรายยังคงเลือกโซลูชันตัวเหนี่ยวนำทะลุผ่านรูและแกนแม่เหล็กขนาดใหญ่ขึ้นสำหรับการใช้งานในอุตสาหกรรม

การใช้งานทั่วไปได้แก่:

1. ไดรฟ์ความถี่ตัวแปร (VFD)

2. ตัวควบคุมเซอร์โวมอเตอร์

3. ตู้ควบคุม PLC

4. หุ่นยนต์อุตสาหกรรม

5. ระบบวิชันซิสเต็ม

6. อุปกรณ์อัตโนมัติในโรงงาน

ยานพาหนะไฟฟ้าและอิเล็กทรอนิกส์ยานยนต์

อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์มีความซับซ้อนมากขึ้นอย่างมากในช่วงทศวรรษที่ผ่านมา ปัจจุบัน ยานพาหนะไฟฟ้าได้รวมตัวแปลงกำลังสูง ระบบการจัดการแบตเตอรี่ ที่ชาร์จในตัว ตัวแปลง DC-DC และชุดควบคุมมอเตอร์ไว้ภายในพื้นที่ที่ค่อนข้างกะทัดรัด

ตัวแปลงสวิตชิ่งแต่ละตัวจะกลายเป็นแหล่งกำเนิด EMI ที่เป็นไปได้

เพื่อให้มั่นใจถึงการทำงานที่มั่นคง ผู้ออกแบบมักจะรวมโซลูชั่นตัวเหนี่ยวนำยานยนต์ ตัวเหนี่ยวนำพลังงานยานยนต์ และโช้คโหมดร่วมของยานยนต์ทั่วทั้งยานพาหนะ

เมื่อเปรียบเทียบกับอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรม ชิ้นส่วนยานยนต์ต้องเผชิญกับความท้าทายเพิ่มเติม:

1. ช่วงอุณหภูมิการทำงานกว้าง

2. การสั่นสะเทือนอย่างต่อเนื่อง

3. มีความชื้นสูง

4. อายุการใช้งานยาวนาน

5. กฎระเบียบ EMC ที่เข้มงวด

6. ข้อกำหนดความน่าเชื่อถือสูง

โครงการยานยนต์หลายแห่งจึงกำหนดส่วนประกอบแม่เหล็กที่เป็นไปตามข้อกำหนดคุณสมบัติ AEC-Q200 วัสดุแม่เหล็กที่มีความเสถียร ความสมมาตรของขดลวดที่แม่นยำ และฉนวนที่เชื่อถือได้ มีความสำคัญไม่แพ้กันกับประสิทธิภาพทางไฟฟ้า

การใช้งานด้านยานยนต์โดยทั่วไป ได้แก่:

1. ที่ชาร์จออนบอร์ด

2. ระบบการจัดการแบตเตอรี่

3. ตัวแปลงไฟ DC-DC

4. โมดูลชาร์จ EV

5. ระบบบังคับเลี้ยวแบบไฟฟ้า

6. เครือข่ายการสื่อสารยานยนต์

ระบบพลังงานทดแทน

อินเวอร์เตอร์พลังงานแสงอาทิตย์ ระบบกักเก็บแบตเตอรี่ และเครื่องแปลงพลังงานลมทำงานภายใต้สภาวะไฟฟ้าแรงสูงและกระแสไฟฟ้าแรงสูง โดยสลับสับเปลี่ยนอย่างต่อเนื่องตลอดทั้งวัน

แอปพลิเคชันเหล่านี้สร้างสัญญาณรบกวนที่ดำเนินการอย่างมีนัยสำคัญเนื่องจากมีกระแสสวิตชิ่งขนาดใหญ่และโทโพโลยีตัวแปลงที่ซับซ้อน

สำหรับอุปกรณ์พลังงานทดแทน วิศวกรมักเลือกโซลูชัน Toroidal Common Mode Choke ตัวเหนี่ยวนำการจัดเก็บพลังงาน และตัวเหนี่ยวนำพลังงานกระแสสูงที่ผสมผสานประสิทธิภาพแม่เหล็กที่ยอดเยี่ยมเข้ากับการสูญเสียแกนกลางที่ต่ำ

อุปกรณ์พลังงานทดแทนทั่วไปประกอบด้วย:

1. อินเวอร์เตอร์พลังงานแสงอาทิตย์

2. ตัวแปลงไฟฟ้าโซลาร์เซลล์

3. ระบบจัดเก็บพลังงานแบตเตอรี่

4. อุปกรณ์พีซีเอส

5. เครื่องแปลงพลังงานลม

6. โครงสร้างพื้นฐานการชาร์จ

เนื่องจากระบบพลังงานหมุนเวียนมีความหนาแน่นของพลังงานเพิ่มขึ้นอย่างต่อเนื่อง ความต้องการส่วนประกอบแม่เหล็กที่มีประสิทธิภาพสูงกว่าจึงคาดว่าจะเติบโตอย่างต่อเนื่อง

อิเล็กทรอนิกส์ทางการแพทย์

อุปกรณ์การแพทย์ไม่เพียงแต่ต้องการประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้เท่านั้น แต่ยังต้องการการปล่อยคลื่นแม่เหล็กไฟฟ้าที่ต่ำเป็นพิเศษอีกด้วย

อุปกรณ์วินิจฉัย ระบบติดตามผู้ป่วย และเครื่องมือในห้องปฏิบัติการมักทำงานควบคู่ไปกับวงจรอิเล็กทรอนิกส์ที่มีความไวสูง แม้แต่เสียงรบกวนที่เกิดขึ้นในปริมาณที่ค่อนข้างน้อยก็อาจส่งผลต่อความแม่นยำในการวัด

ด้วยเหตุนี้ โซลูชัน SMD Common Mode Choke ขนาดกะทัดรัดจึงมักถูกใช้ในอุปกรณ์ทางการแพทย์ ซึ่งพื้นที่ PCB มีจำนวนจำกัด ในขณะที่ประสิทธิภาพของ EMC ยังคงมีความสำคัญ

อุปกรณ์สื่อสาร

ฮาร์ดแวร์การสื่อสารสมัยใหม่ยังคงมุ่งสู่ความเร็วในการส่งข้อมูลที่สูงขึ้น

เซิร์ฟเวอร์ อุปกรณ์สื่อสารแบบออปติก อุปกรณ์อีเทอร์เน็ตอุตสาหกรรม และโครงสร้างพื้นฐานไร้สาย ล้วนอาศัยการส่งพลังงานสะอาดเพื่อรักษาความสมบูรณ์ของสัญญาณ

Ferrite Common Mode Choke ที่ออกแบบอย่างเหมาะสมช่วยลดสัญญาณรบกวนก่อนที่จะถึงวงจรการสื่อสารที่มีความละเอียดอ่อน ลดการสูญเสียแพ็กเก็ตและปรับปรุงความเสถียรของระบบโดยรวม

วิธีการเลือกตัวเหนี่ยวนำโหมดร่วมที่เหมาะสม

แม้ว่าผลิตภัณฑ์จำนวนมากอาจมีค่าตัวเหนี่ยวนำคล้ายกัน แต่ก็สามารถทำงานได้แตกต่างกันมากในการใช้งานจริง การเลือกส่วนประกอบที่เหมาะสมต้องอาศัยความสมดุลระหว่างประสิทธิภาพทางไฟฟ้า การออกแบบทางกลไก และความน่าเชื่อถือในระยะยาว

ข้อควรพิจารณาอันดับแรกควรเป็นแอปพลิเคชันมากกว่าข้อกำหนดเฉพาะของแค็ตตาล็อก

ประเมินแหล่งกำเนิดเสียงรบกวน

ก่อนที่จะเลือกส่วนประกอบแม่เหล็ก วิศวกรควรระบุตำแหน่งของสัญญาณรบกวน

คำถามที่ควรพิจารณาได้แก่:

1. โหมดทั่วไปของเสียงรบกวนที่โดดเด่นหรือโหมดดิฟเฟอเรนเชียลคืออะไร?

2. อุปกรณ์สวิตชิ่งใดที่ทำให้เกิดการรบกวน?

3. ความถี่ในการสลับคืออะไร?

4. จะต้องเป็นไปตามมาตรฐานการกำกับดูแลใด

การทำความเข้าใจแหล่งกำเนิดเสียงทำให้ตัวกรองได้รับการออกแบบได้อย่างมีประสิทธิภาพมากขึ้น แทนที่จะอาศัยส่วนประกอบที่มีขนาดใหญ่เกินไป

เลือกวัสดุหลักที่เหมาะสม

วัสดุแกนกลางส่วนใหญ่จะกำหนดคุณลักษณะอิมพีแดนซ์ในช่วงความถี่ต่างๆ

วัสดุเฟอร์ไรต์ยังคงเหมาะสำหรับผลิตภัณฑ์เชิงพาณิชย์จำนวนมาก เนื่องจากให้ประสิทธิภาพความถี่สูงที่เสถียร

แกนนาโนคริสตัลไลน์ได้รับการคัดเลือกเพิ่มมากขึ้น โดยต้องมีการลดทอนความถี่ต่ำที่เข้มกว่าหรือการซึมผ่านที่สูงขึ้น

สำหรับการใช้งานกระแสไฟที่สูงมาก คุณลักษณะความอิ่มตัวของวัสดุมีความสำคัญเป็นพิเศษ

ยืนยันพิกัดปัจจุบัน

การเลือกส่วนประกอบที่มีขนาดเล็กเกินไปอาจทำให้เกิดความอิ่มตัวของแม่เหล็กระหว่างการทำงานปกติได้

เมื่อความอิ่มตัวเกิดขึ้น:

1. ความเหนี่ยวนำลดลงอย่างรวดเร็ว

2. ประสิทธิภาพการลดเสียงรบกวนลดลง

3. อุณหภูมิที่เพิ่มขึ้นเพิ่มขึ้น

4. ประสิทธิภาพของ EMC ไม่สอดคล้องกัน

การเลือกโช้คโหมดร่วมกระแสสูงที่มีระยะการทำงานเพียงพอจะช่วยรักษาประสิทธิภาพที่มั่นคงตลอดวงจรชีวิตผลิตภัณฑ์

พิจารณาวิธีการติดตั้ง

โครงสร้างทางกลส่งผลโดยตรงต่อประสิทธิภาพการผลิต

สำหรับการผลิต PCB แบบอัตโนมัติ โดยทั่วไปแล้วโซลูชันตัวเหนี่ยวนำ SMD จะให้การประกอบที่รวดเร็วกว่าและใช้พื้นที่น้อยกว่า

Industrial equipment requiring higher current capacity or stronger mechanical reliability often continues to use Through Hole Inductor designs.

The installation method should therefore match both electrical requirements and manufacturing processes.

Evaluate Thermal Performance

Temperature influences magnetic permeability, winding resistance and insulation reliability.

Applications operating inside enclosed cabinets or high-power converters should include adequate thermal margin when selecting magnetic components.

Designers should avoid selecting components based solely on room-temperature specifications.

PCB Layout Considerations for Better EMI Performance

Even the highest quality Common Mode Choke cannot compensate for poor PCB layout.

EMI performance depends on both component selection and circuit implementation.

Several design principles consistently improve filter effectiveness.

First, place the common mode choke as close as possible to the power entry point. Preventing noise from spreading across the PCB is usually more effective than attempting to suppress it later.

Second, minimize loop area. Larger current loops increase magnetic radiation and reduce filter performance.

Third, maintain symmetry between differential conductors. Unequal trace lengths may increase leakage inductance and reduce common mode attenuation.

Fourth, separate noisy switching circuits from sensitive analog or communication circuits whenever possible.

Finally, ensure grounding strategies are planned during the early stages of PCB design rather than after EMC testing reveals problems.

In practice, successful EMC performance is rarely achieved through one component alone. It results from the combined optimization of magnetic components, PCB layout, grounding, shielding and enclosure design.

Common Mistakes Engineers Should Avoid

Many EMC issues are caused not by component defects but by inappropriate selection or system-level design decisions.

One common mistake is choosing a component solely according to inductance value. While inductance is important, parameters such as rated current, saturation characteristics, impedance curve and operating frequency are equally significant.

Another frequent error involves ignoring temperature rise. Components tested under laboratory conditions may experience substantially higher temperatures inside enclosed industrial equipment.

Some designers also underestimate the influence of PCB routing. A well-designed EMC Common Mode Choke may provide limited improvement if noisy traces bypass the filter entirely.

It is also common to overlook manufacturing consistency. Differences in core material quality, winding accuracy and insulation processes can lead to noticeable variations between production batches. Working with an experienced Inductor Manufacturer capable of maintaining consistent manufacturing standards helps reduce these risks during mass production.

Finally, engineers sometimes apply identical filter designs across different products without evaluating each application's specific EMI characteristics. Although similar circuits may appear interchangeable, differences in switching frequency, cable length or enclosure construction can significantly affect overall EMC performance.

Why Manufacturing Quality Matters in Common Mode Inductor Performance

The electrical characteristics shown in a datasheet represent only one aspect of a Common Mode Inductor. In practical applications, long-term reliability depends just as much on manufacturing quality as on the initial design.

Two components may have identical nominal inductance values, yet perform differently after months or years of operation because of variations in materials, winding precision, insulation systems, or production consistency. For engineers developing industrial equipment, automotive electronics, or renewable energy systems, these differences can directly influence EMC performance, product reliability, and maintenance costs.

Several manufacturing factors deserve particular attention during supplier evaluation.

Core Material Consistency

The magnetic core determines how effectively a common mode inductor suppresses high-frequency interference. Variations in permeability, saturation characteristics, or core density can alter impedance across the operating frequency range.

Reliable manufacturers maintain strict control over raw material selection and incoming inspection to ensure consistent magnetic properties between production batches. This is particularly important for Ferrite Common Mode Choke and nanocrystalline designs used in demanding EMI environments.

For equipment expected to operate continuously over many years, consistent core quality helps maintain stable common mode inductance throughout the product lifecycle.

Winding Accuracy and Magnetic Balance

The effectiveness of a Common Mode Choke depends on the symmetry of its windings.

Even small differences between the two coils may increase leakage inductance, reduce common mode attenuation, or introduce unnecessary differential mode effects. Precision winding equipment and well-controlled manufacturing processes help ensure balanced electrical performance.

For high-frequency applications, maintaining accurate winding geometry becomes even more important because parasitic capacitance and leakage flux have a greater influence on EMI suppression.

Insulation Reliability

Many electronic systems operate under elevated voltages, high humidity, or frequent thermal cycling.

Reliable insulation between windings protects both electrical safety and long-term stability. High-quality insulation materials also reduce the risk of degradation caused by vibration, moisture, or repeated temperature changes.

This consideration is especially important for applications such as:

1. Industrial automation

2. EV charging equipment

3. Renewable energy converters

4. Medical power supplies

5. Communication infrastructure

Process Control During Production

Stable production processes are essential for maintaining consistent electrical performance.

Professional manufacturers typically implement quality control throughout multiple production stages, including:

1. Raw material inspection

2. Automated winding verification

3. Core assembly inspection

4. Electrical parameter testing

5. Hi-pot and insulation testing

6. Visual inspection

7. Final sampling before shipment

These procedures reduce variation between production lots and help ensure that every component performs as expected once integrated into customer equipment.

When Should You Consider a Custom Common Mode Inductor?

Standard catalog products satisfy the needs of many applications. However, certain projects require electrical or mechanical characteristics that are difficult to achieve with off-the-shelf components.

A Custom Common Mode Choke may provide better performance when engineers face challenges such as:

1. Limited PCB space

2. Higher current requirements

3. Unique mounting structures

4. Special impedance curves

5. Wide operating temperature ranges

6. Industry-specific EMC standards

Custom development also allows optimization of core materials, winding structures, insulation systems, and package dimensions according to the requirements of the final application.

For example, an EV charging module may prioritize high current capability and thermal performance, while a communication device may focus on minimizing parasitic capacitance and improving high-frequency attenuation. Although both products require common mode filtering, their design priorities differ considerably.

Working with an experienced Custom Inductor supplier early in the development process often shortens the design cycle by reducing repeated EMC testing and PCB redesign.

Common Mode Inductors and Other Magnetic Components

A common mode inductor rarely works in isolation. Modern electronic systems usually employ multiple magnetic components, each serving a different function within the power or signal path.

A complete design may include:

1. Power Inductor for energy storage

2. Integrated Inductor for compact DC-DC converters

3. Shielded Inductor for reduced magnetic radiation

4. Through Hole Inductor for high-current industrial applications

5. SMD Inductor for compact PCB layouts

6. Power Choke for differential filtering

7. Transformer assemblies for voltage conversion

Selecting the appropriate combination of components enables engineers to balance efficiency, thermal performance, EMC compliance, and available installation space.

As electronic systems continue to increase in power density, cooperation between different magnetic components becomes increasingly important.

Future Trends in Common Mode Inductor Technology

The next generation of electronic equipment places higher expectations on passive magnetic components than ever before.

Several industry trends are driving continuous innovation in Common Mode Inductor design.

Higher Switching Frequencies

การนำเทคโนโลยีเซมิคอนดักเตอร์ GaN และ SiC มาใช้ช่วยให้คอนเวอร์เตอร์ทำงานที่ความถี่ที่สูงกว่าอุปกรณ์ซิลิกอนทั่วไปมาก

แม้ว่าจะช่วยเพิ่มประสิทธิภาพและลดขนาดระบบ แต่ก็ยังเพิ่มการรบกวนทางแม่เหล็กไฟฟ้าอีกด้วย การออกแบบโช้คโหมดร่วมความถี่สูงในอนาคตจะต้องมีวัสดุหลักที่ได้รับการปรับปรุงซึ่งสามารถรักษาความต้านทานที่เสถียรในช่วงความถี่ที่กว้างขึ้น

ความหนาแน่นของพลังงานที่สูงขึ้น

อุปกรณ์จ่ายไฟ อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ และอุปกรณ์พลังงานหมุนเวียนยังคงให้พลังงานมากขึ้นภายในตู้ขนาดเล็ก

เพื่อสนับสนุนการพัฒนาเหล่านี้ ส่วนประกอบแม่เหล็กจึงมีขนาดกะทัดรัดมากขึ้นในขณะที่ยังคงความสามารถในการจ่ายกระแสไฟสูงไว้ได้ การออกแบบการระบายความร้อนที่ได้รับการปรับปรุงและเทคนิคการพันขดลวดที่เหมาะสมที่สุดจะยังคงเป็นพื้นที่สำคัญของการพัฒนา

การผลิตไฟฟ้าและพลังงานทดแทน

ยานพาหนะไฟฟ้า ระบบไฟฟ้าโซลาร์เซลล์ การติดตั้งที่เก็บแบตเตอรี่ และโครงสร้างพื้นฐานการชาร์จยังคงขยายตัวไปทั่วโลก

การใช้งานเหล่านี้ต้องการโช้คโหมดร่วมของยานยนต์ที่เชื่อถือได้ ตัวเหนี่ยวนำโหมดร่วมเกรดยานพาหนะ และส่วนประกอบแม่เหล็กกระแสสูงที่สามารถทำงานได้ภายใต้สภาวะแวดล้อมที่ต้องการ

เนื่องจากระบบการแปลงพลังงานมีความซับซ้อนมากขึ้น ความต้องการโซลูชันป้องกัน EMI ขั้นสูงจึงจะยังคงเติบโตต่อไป

ระบบอัตโนมัติที่เพิ่มขึ้นในการผลิต

การผลิตส่วนประกอบแม่เหล็กสมัยใหม่ต้องอาศัยอุปกรณ์การพันขดลวดอัตโนมัติ ระบบตรวจสอบความแม่นยำ และการจัดการคุณภาพดิจิทัลเพิ่มมากขึ้น

ความสม่ำเสมอในการผลิตที่สูงขึ้นจะเป็นประโยชน์ต่อลูกค้าโดยการปรับปรุงเสถียรภาพทางไฟฟ้า ลดความแปรผันของผลิตภัณฑ์ และรองรับข้อกำหนดการผลิตขนาดใหญ่

การเลือกพันธมิตรการผลิตที่เหมาะสม

การเลือกส่วนประกอบครอบคลุมมากกว่าการเลือกหมายเลขชิ้นส่วนที่เหมาะสม ความสำเร็จของโครงการระยะยาวยังขึ้นอยู่กับความสามารถของพันธมิตรด้านการผลิตด้วย

เมื่อประเมินผู้ผลิตตัวเหนี่ยวนำ วิศวกรและทีมจัดซื้อมักจะพิจารณาปัจจัยต่างๆ เช่น:

1. ประสบการณ์การพัฒนาผลิตภัณฑ์

2. ความสม่ำเสมอในการผลิต

3. ระบบการจัดการคุณภาพ

4. การสนับสนุนด้านวิศวกรรม

5. ความสามารถในการปรับแต่ง

6. กำลังการผลิต

7. เอกสารทางเทคนิค

8. เสถียรภาพด้านอุปทานในระยะยาว

โครงการที่เกี่ยวข้องกับระบบอัตโนมัติทางอุตสาหกรรม อิเล็กทรอนิกส์ในยานยนต์ อุปกรณ์สื่อสาร และพลังงานหมุนเวียน มักต้องการความร่วมมือทางเทคนิคอย่างต่อเนื่อง แทนที่จะซื้อส่วนประกอบมาตรฐานเพียงอย่างเดียว

ด้วยเหตุนี้ บริษัทต่างๆ มักนิยมทำงานร่วมกับซัพพลายเออร์ที่สามารถจัดหาทั้งผลิตภัณฑ์มาตรฐานและโซลูชันแม่เหล็กที่ปรับแต่งเองได้

ผู้ผลิตที่นำเสนอผลงานที่หลากหลาย รวมถึง Gujing Common Mode Inductor, Gujing Power Inductor, Gujing SMD Inductor, Gujing Through-hole Inductor, Gujing Integrated Inductor และโซลูชัน Gujing Magnetic Component อื่นๆ สามารถรองรับขั้นตอนต่างๆ ของการพัฒนาผลิตภัณฑ์ได้ดีขึ้น ในขณะเดียวกันก็ทำให้การจัดการซัพพลายเออร์สำหรับโครงการ OEM และ ODM ง่ายขึ้น

บทสรุป

เนื่องจากผลิตภัณฑ์อิเล็กทรอนิกส์มีประสิทธิภาพมากขึ้น กะทัดรัด และเชื่อมต่อถึงกัน การควบคุมสัญญาณรบกวนทางแม่เหล็กไฟฟ้าจึงกลายเป็นส่วนสำคัญของการออกแบบวงจรมากกว่าการพิจารณาในขั้นตอนสุดท้าย ตัวเหนี่ยวนำโหมดร่วมที่เลือกอย่างเหมาะสมจะช่วยลดสัญญาณรบกวนที่เกิดขึ้น ปรับปรุงความเข้ากันได้ทางแม่เหล็กไฟฟ้า ปกป้องวงจรที่มีความละเอียดอ่อน และมีส่วนทำให้ระบบมีความน่าเชื่อถือในระยะยาว

การเลือกวิธีแก้ปัญหาที่เหมาะสมนั้นไม่ได้เกี่ยวข้องมากกว่าการเปรียบเทียบค่าตัวเหนี่ยวนำ วิศวกรควรประเมินพิกัดกระแส ความถี่ในการใช้งาน วัสดุแม่เหล็ก คุณลักษณะทางความร้อน วิธีการติดตั้ง และคุณภาพการผลิตร่วมกัน เพื่อให้แน่ใจว่าส่วนประกอบนั้นตรงกับสภาพการใช้งานจริงของการใช้งาน

ไม่ว่าโครงการจะเกี่ยวข้องกับระบบอัตโนมัติทางอุตสาหกรรม การแปลงพลังงาน อุปกรณ์สื่อสาร ระบบพลังงานทดแทน หรืออุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ การเลือกส่วนประกอบแม่เหล็กที่เชื่อถือได้และการทำงานร่วมกับผู้ผลิตตัวเหนี่ยวนำ Gujing ที่มีประสบการณ์จะทำให้การพัฒนาง่ายขึ้นในขณะที่ปรับปรุงความสอดคล้องของผลิตภัณฑ์

สำหรับการใช้งานที่ต้องการผลิตภัณฑ์มาตรฐานหรือโซลูชันแม่เหล็กแบบกำหนดเอง กลุ่มผลิตภัณฑ์ต่างๆ ครอบคลุม Gujing Common Mode Inductor, Gujing Power Inductor, Gujing SMD Inductor, Gujing Automotive Inductor, Gujing Custom Inductor และ Gujing Inductors อื่นๆ มอบทางเลือกที่ยืดหยุ่นแก่วิศวกรในการรับมือกับความท้าทายที่เปลี่ยนแปลงไปของ EMC ในอุตสาหกรรมต่างๆ มากมาย
