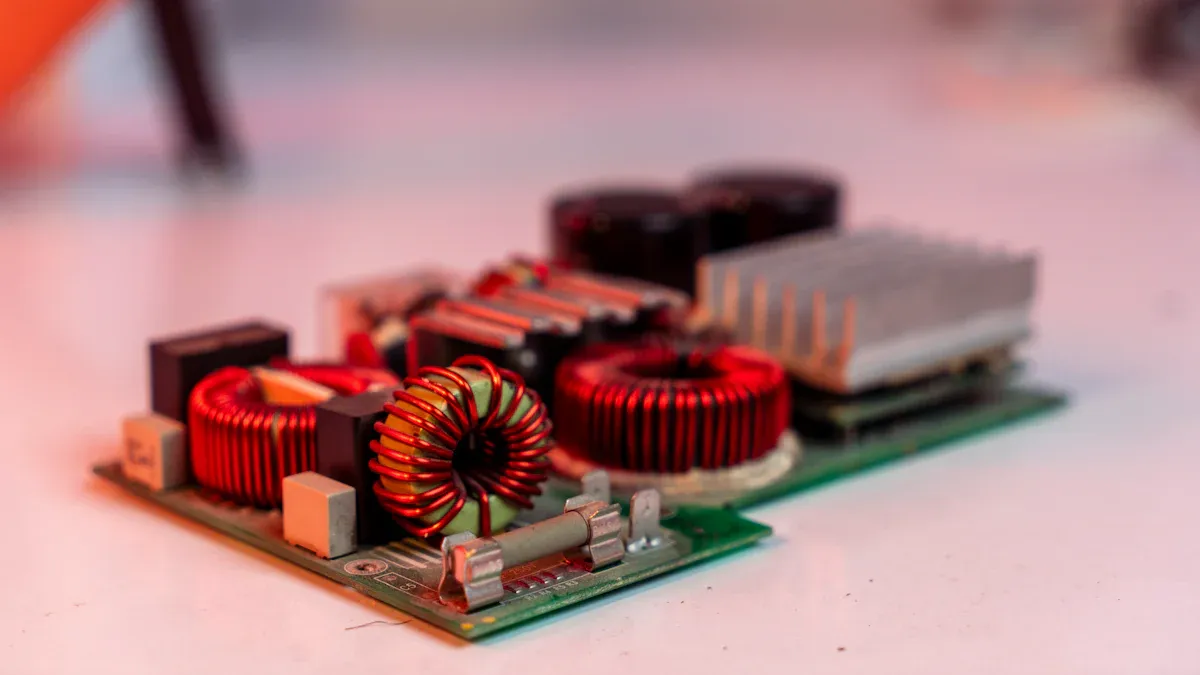

เหตุใดตัวเหนี่ยวนำที่เข้ากันได้จึงมีความสำคัญต่อการกรอง EMI เสมอ

 ตัวเหนี่ยวนำที่เข้ากันได้มีบทบาทสำคัญในการกรองอีเอ็มไอโดยการกำหนดพฤติกรรมของวงจรและสนับสนุนการปฏิบัติตามกฎระเบียบ การศึกษาล่าสุดแสดงให้เห็นว่าวัสดุแกนเหนี่ยวนำและตัวเลือกการออกแบบส่งผลโดยตรงต่อประสิทธิภาพการใช้พลังงานและความสมบูรณ์ของสัญญาณในวงจรสมัยใหม่

· แกนเฟอร์ไรต์และผงเหล็กช่วยรักษาประสิทธิภาพและลดการสูญเสีย

· การออกแบบที่ใช้ Toroidal และกระสวยช่วยเพิ่มประสิทธิภาพในสภาพแวดล้อมที่มีความถี่สูง ซึ่งเพิ่มความแข็งแกร่งในการปราบปราม emi
· การเลือกตัวเหนี่ยวนำที่เหมาะสมทำให้มั่นใจได้ว่าวงจรทำงานได้อย่างน่าเชื่อถือและเป็นไปตามมาตรฐานที่เข้มงวด

ตัวเหนี่ยวนำที่เข้ากันได้ในการกรอง EMI คืออะไร

การกำหนดความเข้ากันได้สำหรับตัวกรอง EMI

ตัวเหนี่ยวนำที่เข้ากันได้เป็นแกนหลักของตัวกรอง emi ที่มีประสิทธิภาพ ส่วนประกอบเหล่านี้จะต้องตรงกับข้อกำหนดทางไฟฟ้าและเครื่องกลของวงจรเพื่อให้แน่ใจว่าสามารถลดการรบกวนได้อย่างน่าเชื่อถือ ความเข้ากันได้มีความหมายมากกว่าแค่การติดตั้งเข้ากับแผงวงจร โดยเป็นการปรับคุณลักษณะของตัวเหนี่ยวนำให้สอดคล้องกับความต้องการเฉพาะของการกรองอีเอ็มไอ เช่น ช่วงความถี่เป้าหมาย การจัดการกระแส และการบูรณาการกับส่วนประกอบตัวกรองอื่นๆ

ผู้ผลิตระบุความเข้ากันได้สำหรับตัวเหนี่ยวนำที่ใช้ในตัวกรอง emi โดยพิจารณาจากปัจจัยสำคัญหลายประการ:

· ค่าตัวเหนี่ยวนำจะต้องสอดคล้องกับย่านความถี่เสียงเป้าหมายเพื่อให้แน่ใจว่าอิมพีแดนซ์มีประสิทธิผล

· พิกัดปัจจุบัน รวมทั้งความอิ่มตัวและ RMS มีความสำคัญอย่างยิ่งในการป้องกันความอิ่มตัวของแกนกลางและการจัดการการเพิ่มขึ้นของความร้อน

· ความต้านทาน DC ส่งผลกระทบต่อประสิทธิภาพและการสร้างความร้อนในขั้นตอนการกรอง

· ความถี่สะท้อนในตัวเองควรเกินความถี่เสียงรบกวนสูงสุดเพื่อรักษาพฤติกรรมอุปนัย

· ขนาดบรรจุภัณฑ์ รูปแบบการติดตั้ง และประสิทธิภาพการป้องกันส่งผลต่อประสิทธิภาพทางไฟฟ้าและการรวมเชิงกล

หมายเหตุ: วิศวกรจะต้องตรวจสอบเสมอว่าความถี่สะท้อนในตัวเองของตัวเหนี่ยวนำอยู่เหนือความถี่สูงสุดที่น่ากังวล เพื่อให้แน่ใจว่าตัวกรองยังคงบล็อกสัญญาณรบกวนต่อไป แทนที่จะปล่อยให้ผ่านไป

ตัวเหนี่ยวนำที่เข้ากันได้ยังต้องทำงานได้อย่างราบรื่นกับตัวเก็บประจุตัวกรอง ความร่วมมือครั้งนี้จะช่วยสร้างตัวกรองความถี่ต่ำผ่านหรือโหมดทั่วไปที่บล็อกสัญญาณรบกวนที่ไม่พึงประสงค์ ในขณะเดียวกันก็ยอมให้สัญญาณที่ต้องการผ่านได้ ในการใช้งานแหล่งจ่ายไฟ ตัวเหนี่ยวนำที่เหมาะสมจะป้องกันการแผ่รังสี emi และสนับสนุนการปฏิบัติตามมาตรฐานด้านกฎระเบียบ

พารามิเตอร์หลักสำหรับการปราบปราม EMI

ประสิทธิภาพของตัวกรอง emi ขึ้นอยู่กับพารามิเตอร์ทางไฟฟ้าที่สำคัญหลายประการ พารามิเตอร์แต่ละตัวจะส่งผลต่อประสิทธิภาพของตัวกรองในการบล็อกสัญญาณรบกวนและรักษาความสมบูรณ์ของสัญญาณ

· ตัวเหนี่ยวนำส่งผลต่อความสามารถในการกักเก็บพลังงานของตัวเหนี่ยวนำ และกำหนดความสามารถของตัวกรองในการระงับสัญญาณรบกวน

· ปัจจัยด้านคุณภาพ (Q) บ่งบอกถึงประสิทธิภาพ Q ที่สูงขึ้นหมายถึงการสูญเสียที่น้อยลงและประสิทธิภาพที่ดีขึ้นในตัวกรอง emi

· กระแสไฟที่กำหนดกำหนดกระแสสูงสุดที่ตัวเหนี่ยวนำสามารถจัดการได้โดยไม่ทำให้แกนร้อนเกินไปหรือทำให้อิ่มตัว

· ความจุไฟฟ้าแบบกระจายส่งผลต่อเสถียรภาพ ความจุที่ต่ำกว่านำไปสู่ประสิทธิภาพที่ดีขึ้นในการใช้งานความถี่สูง

ตารางด้านล่างสรุปว่าพารามิเตอร์เหล่านี้ส่งผลต่อประสิทธิภาพของตัวกรอง emi อย่างไร:

ในการใช้งานจริง วิศวกรจะเลือกตัวเหนี่ยวนำที่เข้ากันได้ซึ่งตรงตามข้อกำหนดเหล่านี้ทั้งหมด พวกเขาพิจารณาประเภทของสัญญาณรบกวน เช่น อีมิที่ดำเนินการหรือแผ่กระจาย และเลือกตัวกรองที่จัดการกับความท้าทายเฉพาะของการออกแบบ เมื่อตัวกรองใช้ตัวเหนี่ยวนำที่เหมาะสม ตัวกรองจะสามารถลดการรบกวนที่เชื่อถือได้และรักษาการปฏิบัติตามมาตรฐานอุตสาหกรรม

ปัจจัยสำคัญเมื่อเลือกตัวเหนี่ยวนำตัวกรอง EMI ที่เหมาะสม

ค่าตัวเหนี่ยวนำและความอดทน

ค่าตัวเหนี่ยวนำถือเป็นปัจจัยหลักในตัวกรอง EMI โดยจะกำหนดอิมพีแดนซ์ที่ความถี่ต่างๆ ซึ่งส่งผลโดยตรงต่อความสามารถของตัวกรองในการลดเสียงรบกวนที่ไม่ต้องการ ค่าความเหนี่ยวนำที่สูงขึ้นจะช่วยเพิ่มการปราบปรามที่ความถี่ที่สูงขึ้น ค่าที่ต่ำกว่าอาจต้องใช้ความจุเพิ่มเติมเพื่อให้ได้ระดับการกรองที่ต้องการ วิศวกรจะต้องเลือกตัวเหนี่ยวนำที่มีค่าตัวเหนี่ยวนำที่แม่นยำเพื่อให้ตรงกับความต้องการของวงจร

ความคลาดเคลื่อนที่ยอมรับได้ยังมีบทบาทสำคัญในประสิทธิภาพของตัวกรอง EMI ความไม่ตรงกันเล็กน้อยอาจเพิ่มการสูญเสียการแทรกและทำให้เกิดการกระเพื่อมในพาสแบนด์ ในตัวกรองลำดับที่สูงกว่า เกณฑ์ความคลาดเคลื่อนที่เข้มงวดเป็นสิ่งจำเป็นเพื่อรักษาประสิทธิภาพ ความไม่ตรงกันของอิมพีแดนซ์อาจสร้างการสะท้อนที่ทำให้คุณภาพสัญญาณลดลง การปรับที่แม่นยำกลายเป็นสิ่งสำคัญเพื่อหลีกเลี่ยงการกระเพื่อมและรับประกันการปราบปรามสัญญาณรบกวนที่เชื่อถือได้

คะแนนปัจจุบันและความอิ่มตัว

พิกัดกระแสจะกำหนดกระแสสูงสุดที่ตัวเหนี่ยวนำสามารถจัดการได้โดยไม่เกิดความร้อนสูงเกินไปหรืออิ่มตัว ตัวกรอง EMI ต้องใช้ตัวเหนี่ยวนำที่มีพิกัดที่ตรงกันหรือเกินกระแสอินพุตสูงสุด วิธีนี้จะช่วยป้องกันความล้มเหลวเนื่องจากสภาวะกระแสไฟเกิน ตารางด้านล่างแสดงให้เห็นว่าคะแนนปัจจุบันส่งผลต่อการเลือกตัวกรองในการใช้งานต่างๆ อย่างไร:

ความอิ่มตัวของแกนกลางทำให้เกิดความเสี่ยงหลายประการในตัวกรอง EMI เมื่อความอิ่มตัวเกิดขึ้น ความเหนี่ยวนำจะลดลง ส่งผลให้กระแสกระเพื่อมเพิ่มขึ้นและความล้มเหลวของตัวกรอง ความเสี่ยงจากการหนีความร้อนเกิดขึ้นเมื่อการสูญเสียเพิ่มขึ้น ส่งผลให้อุณหภูมิสูงขึ้นและความอิ่มตัวเร็วขึ้น รูปคลื่นเอาต์พุตที่บิดเบี้ยวส่งผลต่อความเสถียรของรูปร่างปัจจุบัน พฤติกรรมแม่เหล็กที่ไม่เป็นเชิงเส้นจะเพิ่มการรบกวน ส่งผลให้การปฏิบัติตามข้อจำกัดที่เข้มงวดซับซ้อนขึ้น

วัสดุหลักและการสูญเสีย

การเลือกใช้วัสดุหลักส่งผลต่อการสูญเสียและการปราบปราม EMI แกนเฟอร์ไรต์นำเสนอโซลูชันที่คุ้มค่าสำหรับความถี่ตั้งแต่ 150 kHz ถึง 30 MHz แกนนาโนคริสตัลไลน์ให้ความหนาแน่นฟลักซ์อิ่มตัวที่สูงขึ้นและประสิทธิภาพความถี่สูงที่ดีขึ้น แกนโลหะอสัณฐานมีคุณสมบัติที่ดีเยี่ยมสำหรับการใช้งานเฉพาะด้าน วิศวกรต้องเลือกวัสดุหลักที่ช่วยลดการสูญเสียและตรงตามข้อกำหนดของตัวกรอง EMI

การสูญเสียหลักส่งผลกระทบต่อการปราบปราม EMI และประสิทธิภาพของวงจร ตัวเหนี่ยวนำแบบหล่อประกอบด้วยฟลักซ์แม่เหล็ก ช่วยลดการรั่วไหล และป้องกันการรบกวนกับวงจรที่มีความละเอียดอ่อน ความต้านทานไฟฟ้ากระแสตรงต่ำส่งผลให้สิ้นเปลืองพลังงานน้อยลงเนื่องจากความร้อน ช่วยเพิ่มประสิทธิภาพโดยรวม การป้องกันแม่เหล็กที่เหนือกว่าช่วยลด EMI ใน PCB ที่อัดแน่น

การตอบสนองความถี่และความต้านทาน

ลักษณะการตอบสนองความถี่ถือเป็นสิ่งสำคัญสำหรับตัวกรอง EMI ในแอปพลิเคชัน RF และพลังงาน วิศวกรต้องพิจารณาค่าตัวเหนี่ยวนำ ปัจจัย Q ความถี่เรโซแนนซ์ในตัวเอง ความต้านทาน DC อัตรากระแสไฟ ความคลาดเคลื่อน ความจุของปรสิต และขนาดบรรจุภัณฑ์ ข้อมูลจำเพาะเหล่านี้จะกำหนดว่าตัวกรองจะระงับการรบกวนและรักษาความสมบูรณ์ของสัญญาณได้ดีเพียงใด

การจับคู่อิมพีแดนซ์ระหว่างตัวเหนี่ยวนำและตัวเก็บประจุมีความสำคัญอย่างยิ่งต่อประสิทธิภาพของตัวกรอง อิมพีแดนซ์ที่ไม่ตรงกันสามารถลดประสิทธิภาพของตัวกรองได้อย่างมาก วิศวกรต้องตรวจสอบให้แน่ใจว่าการจับคู่อิมพีแดนซ์เหมาะสมระหว่างการออกแบบและการติดตั้งตัวกรอง EMI แนวทางปฏิบัตินี้ช่วยป้องกันการรบกวนและรักษาคุณภาพของสัญญาณ

· การจับคู่อิมพีแดนซ์เป็นสิ่งสำคัญสำหรับประสิทธิภาพของตัวกรอง

· อิมพีแดนซ์ที่ไม่ตรงกันอาจทำให้ประสิทธิภาพของตัวกรองลดลงอย่างมาก

· ควรรับประกันการจับคู่อิมพีแดนซ์ที่เหมาะสมในระหว่างการออกแบบและการติดตั้งตัวกรองอิมพีแดนซ์

ขนาด การติดตั้ง และประสิทธิภาพ

ขนาดและข้อจำกัดในการติดตั้งส่งผลต่อการเลือกตัวเหนี่ยวนำที่เข้ากันได้ในรูปแบบกะทัดรัด วิศวกรต้องเลือกวิธีการติดตั้งที่เหมาะกับข้อกำหนดของตัวกรอง EMI และการใช้งานของตน ตารางด้านล่างสรุปวิธีการติดตั้งทั่วไปและการใช้งาน:

ตัวเหนี่ยวนำคุณภาพสูงและมีประสิทธิภาพรองรับการออกแบบที่กะทัดรัดและประสิทธิภาพการใช้พลังงานที่ทันสมัย ตัวเหนี่ยวนำไฟฟ้ามีความสำคัญต่อการส่งผ่านพลังงานอย่างมีประสิทธิภาพ ช่วยลดการสูญเสียพลังงานระหว่างการถ่ายโอนพลังงานไฟฟ้า การเลือกตัวเหนี่ยวนำไฟฟ้าคุณภาพสูงสามารถนำไปสู่การลดต้นทุนการดำเนินงานสำหรับธุรกิจได้อย่างมาก ตัวเหนี่ยวนำที่มีประสิทธิภาพช่วยลดการสูญเสียพลังงานระหว่างการทำงาน ซึ่งจำเป็นสำหรับการรักษาประสิทธิภาพในการใช้งานต่างๆ ในยานพาหนะไฟฟ้า ตัวเหนี่ยวนำพลังงานที่มีประสิทธิภาพสามารถลดการสูญเสียพลังงานได้อย่างมาก จึงช่วยขยายระยะการขับขี่ ในสมาร์ทโฟน สิ่งเหล่านี้ช่วยให้อายุการใช้งานแบตเตอรี่ยาวนานขึ้นและลดการสร้างความร้อน ตัวเหนี่ยวนำแกนเฟอร์ไรต์จัดการพลังงานไฟฟ้าโดยการจัดเก็บและปล่อยพลังงานไฟฟ้าอย่างมีประสิทธิภาพ ซึ่งช่วยลดการสูญเสียให้เหลือน้อยที่สุด ความสามารถในการซึมผ่านของแม่เหล็กสูงของแกนเฟอร์ไรต์มีความสำคัญอย่างยิ่งต่อการทำงานที่ราบรื่นในการใช้งานความถี่สูง

วิศวกรต้องเลือกตัวเหนี่ยวนำที่เข้ากันได้ซึ่งตรงตามข้อกำหนดของตัวกรอง EMI รองรับการจับคู่อิมพีแดนซ์ และพอดีกับขนาดและข้อจำกัดในการติดตั้งของการออกแบบ ตัวเลือกเหล่านี้ช่วยให้มั่นใจได้ถึงการปราบปรามสัญญาณรบกวนที่เชื่อถือได้ การปฏิบัติตามมาตรฐาน และการทำงานที่มีประสิทธิภาพในอุปกรณ์สมัยใหม่

คำแนะนำทีละขั้นตอนในการเลือกตัวกรอง EMI ที่เหมาะสม

ระบุข้อกำหนดด้าน EMI และการปฏิบัติตามข้อกำหนด

วิศวกรและมือสมัครเล่นต้องเริ่มต้นด้วยการทำความเข้าใจข้อกำหนดการกรองสำหรับการออกแบบของตน มาตรฐานด้านกฎระเบียบกำหนดพื้นฐานสำหรับระดับสัญญาณรบกวนที่ยอมรับได้ กระบวนการในการระบุข้อกำหนดเหล่านี้เกี่ยวข้องกับหลายขั้นตอน:

1. ดำเนินการทดสอบก่อนการปฏิบัติตามข้อกำหนดเพื่อระบุปัญหา EMI ที่อาจเกิดขึ้นได้ตั้งแต่เนิ่นๆ

2. พัฒนาแผนการทดสอบที่ระบุมาตรฐาน อุปกรณ์ และเกณฑ์การยอมรับ

3. เตรียมผลิตภัณฑ์ในโหมดการทำงานที่ต้องการ

4. จัดทำอุปกรณ์ทดสอบและผลิตภัณฑ์ตามแผน

5. ดำเนินการทดสอบ ติดตามผลลัพธ์ และบันทึกความผิดปกติใดๆ

6. วิเคราะห์ข้อมูลการทดสอบเพื่อยืนยันการปฏิบัติตามข้อกำหนด

7. จัดทำรายงานพร้อมรายละเอียดขั้นตอนและผลลัพธ์

8. ดำเนินการแก้ไขหากเกิดความล้มเหลว

9. ทดสอบอีกครั้งหลังจากทำการแก้ไขแล้ว

วิเคราะห์ความต้องการของวงจรและระบบ

ก่อนที่จะเลือกตัวกรองอีเอ็มที่เหมาะสม วิศวกรจะต้องวิเคราะห์คุณลักษณะของวงจรและระบบ ปัจจัยสำคัญ ได้แก่ :

· ประเภทของสัญญาณรบกวน เช่น การรบกวนแบบโหมดร่วมและโหมดดิฟเฟอเรนเชียล

· ช่วงความถี่ในการทำงาน

· การให้คะแนนปัจจุบันสำหรับแอปพลิเคชัน

· ประสิทธิภาพการระบายความร้อนภายใต้โหลด

· ข้อกำหนดเฉพาะการใช้งาน รวมถึงมาตรฐานความปลอดภัยและขีดจำกัดกระแสไฟรั่ว

การเลือกวัสดุแกนที่ถูกต้องก็มีความสำคัญเช่นกัน เฟอร์ไรต์เหมาะสมกับการใช้งานส่วนใหญ่ที่ความถี่ 150 kHz–30 MHz แกนนาโนคริสตัลไลน์ให้ความหนาแน่นฟลักซ์อิ่มตัวที่สูงขึ้นและประสิทธิภาพความถี่สูงที่ดีกว่า แกนโลหะอสัณฐานมีคุณสมบัติที่ดีเยี่ยมสำหรับข้อกำหนดการกรองเฉพาะทาง

จับคู่ข้อมูลจำเพาะตัวเหนี่ยวนำกับแอปพลิเคชัน

ข้อมูลจำเพาะของตัวเหนี่ยวนำที่ตรงกันกับการใช้งานทำให้สามารถป้องกันการรบกวนได้อย่างมีประสิทธิภาพ ตารางด้านล่างจะเน้นย้ำว่าข้อกำหนดที่แตกต่างกันส่งผลต่อการกรอง emi อย่างไร:

การเลือกตัวกรอง emi ที่เหมาะสมตั้งแต่เนิ่นๆ ในวงจรการออกแบบจะช่วยป้องกันการแก้ไขที่มีค่าใช้จ่ายสูง วิศวกรต้องพิจารณาความถี่ในการทำงาน ระดับปัจจุบัน และการกำหนดค่าตัวกรองอีเอ็มแบบพาสซีฟ การไม่ปรับข้อมูลจำเพาะให้ตรงกับความต้องการของแอปพลิเคชันอาจส่งผลให้การลดเสียงรบกวนไม่เพียงพอและแรงดันไฟฟ้าตกเพิ่มขึ้น

ประเมินข้อมูลและคุณภาพของผู้ผลิต

การตรวจสอบข้อมูลของผู้ผลิตช่วยยืนยันว่าตัวเหนี่ยวนำมีคุณสมบัติตรงตามข้อกำหนดการกรอง เกณฑ์ที่สำคัญ ได้แก่ :

ตัวเหนี่ยวนำคุณภาพสูงปรับปรุงความน่าเชื่อถือของตัวกรอง emi ในการใช้งานที่มีความต้องการสูง

ทดสอบและตรวจสอบการเลือกตัวเหนี่ยวนำ

การทดสอบและการตรวจสอบยืนยันว่าตัวกรอง emi ที่เลือกนั้นตรงตามข้อกำหนดทั้งหมด แนวทางปฏิบัติที่ดีที่สุด ได้แก่ :

1. ระบุแหล่งกำเนิดเสียงและช่วงความถี่

2. เลือกส่วนประกอบคุณภาพสูงพร้อมข้อกำหนดที่เหมาะสม

3. วางตัวกรองไว้ใกล้กับแหล่งกำเนิดเสียงเพื่อลดการปล่อยอีเอ็มไอ

4. ลดผลกระทบของปรสิตโดยใช้การติดตาม PCB โดยตรงที่สั้น

5. ใช้การป้องกันเพื่อลดการรบกวนเพิ่มเติม

6. ทดสอบประสิทธิภาพตัวกรองด้วยเครื่องวิเคราะห์สเปกตรัมและเครื่องวิเคราะห์เครือข่าย

7. ปรับการกำหนดค่าตามความจำเป็นเพื่อการกรองที่เหมาะสมที่สุด

Tip: Always match inductors with capacitors to create effective passive emi filters. This combination blocks unwanted interference and ensures compliance with standards.

Checklist for Choosing the Right EMI Filter:

· Define filtering requirements and compliance standards.

· Analyze circuit noise and system needs.

· Match inductor specs to the application and configuration.

· Review manufacturer data for quality and fit.

· Test and validate filter performance in real-world conditions.

Common Pitfalls in EMI Filter Inductor Selection

Overlooking Frequency and Impedance

Many engineers make the mistake of not considering the full frequency range when designing emi filters. Filters that do not target the right frequencies allow interference to pass through, reducing the effectiveness of filtering. Impedance mismatches between filters and other components can also weaken suppression. When filters do not match the system’s impedance, interference can reflect back into the circuit, causing unexpected noise and performance issues. Engineers should always verify that filters block interference across the required frequency spectrum.

Ignoring Core Saturation and Losses

Core saturation and losses often go unnoticed during emi filter selection. When the core material saturates, the filter loses its ability to block interference. This leads to increased current ripple and possible filter failure. High core losses generate heat, which can damage filters and nearby components. Engineers must select filters with core materials that handle the expected current without saturating. They should also consider losses to maintain reliable filtering in all applications.

Mismatched Inductance or Current Rating

Selecting filters with the wrong inductance or current rating can cause serious problems. Mismatched inductance may result in voltage overshoots that exceed the breakdown voltage of sensitive components. Parasitic inductance can create ringing, which generates additional interference and disrupts nearby systems. Filters with insufficient current ratings may overheat or fail during operation. Increased switching losses can occur, leading to prolonged periods of high voltage and current. Engineers must match the inductance and current rating of filters to the needs of their applications to ensure effective filtering and circuit reliability.

Neglecting Size or Mounting Constraints

Some engineers focus only on electrical properties and ignore physical constraints. Filters that do not fit the available space or mounting method may not perform as intended. Poor mounting can lead to mechanical stress, reduced heat dissipation, and even filter failure. Engineers should always consider the size and mounting requirements of filters, especially in compact or high-density applications.

Using Generic or Incompatible Inductors

การใช้ตัวเหนี่ยวนำทั่วไปหรือเข้ากันไม่ได้ในตัวกรอง emi มักจะนำไปสู่การกรองไม่เพียงพอและมีการรบกวนเพิ่มขึ้น ตัวกรองที่ออกแบบโดยไม่คำนึงถึงความต้องการเฉพาะของการใช้งานอาจขาดการแยกวงจรที่เหมาะสมระหว่างวงจร การละเลยผลกระทบจากกระแสกระชาก แรงดันไฟกระชาก หรือความจำเป็นในการป้องกัน ESD อาจทำให้ประสิทธิภาพของตัวกรองลดลง วิศวกรควรหลีกเลี่ยงการเลือกตัวกรองตามขนาดหรือต้นทุนเท่านั้น แต่พวกเขาควรเลือกตัวกรองที่ปรับให้เหมาะกับความต้องการเฉพาะของการใช้งานแทน เพื่อให้มั่นใจในการปราบปรามสัญญาณรบกวนที่เชื่อถือได้

เคล็ดลับ: การตรวจสอบข้อผิดพลาดทั่วไปอย่างรอบคอบสามารถช่วยให้วิศวกรหลีกเลี่ยงข้อผิดพลาดในการออกแบบที่มีค่าใช้จ่ายสูง และบรรลุการปราบปราม emi ที่มีประสิทธิภาพ

ข้อผิดพลาดที่พบบ่อยที่สุดในการเลือกตัวกรอง emi ได้แก่:

1. การกรองไม่เพียงพอ

2. ขาดการแยกระหว่างวงจร

3. ละเลยผลกระทบกระแสไหลเข้า

4. ละเว้นแรงดันไฟกระชาก

5. ไม่ใช้ไดโอดป้องกัน ESD

6. การเลือกตัวเหนี่ยวนำที่ไม่ถูกต้องสำหรับการใช้งาน

7. ละเว้นส่วนต่างอันดับเครดิตในปัจจุบัน

8. มองเห็น DCR

9. การเลือกตามขนาดเท่านั้น

ผลกระทบในโลกแห่งความเป็นจริงของตัวเหนี่ยวนำที่เข้ากันได้และตัวเหนี่ยวนำที่เข้ากันไม่ได้

ความสำเร็จของตัวกรอง EMI ในพาวเวอร์ซัพพลาย

กรณีศึกษาเผยให้เห็นว่าตัวเหนี่ยวนำที่เข้ากันได้เปลี่ยนตัวกรอง emi ในแอปพลิเคชันแหล่งจ่ายไฟได้อย่างไร วิศวกรมักเลือกตัวเหนี่ยวนำที่ตรงกับข้อกำหนดทางไฟฟ้าและเครื่องกลของตัวกรอง การเลือกอย่างระมัดระวังนี้นำไปสู่การปราบปรามสัญญาณรบกวนที่เชื่อถือได้และปรับปรุงการปฏิบัติตามข้อกำหนด ตัวกรอง EMI ของแหล่งจ่ายไฟ DOREXS เป็นตัวอย่างที่ชัดเจน วิศวกรสังเกตเห็นความน่าเชื่อถือและประสิทธิภาพที่เพิ่มขึ้นหลังจากรวมตัวเหนี่ยวนำที่เข้ากันได้ ตัวกรองเหล่านี้รักษาการทำงานที่มั่นคงและเป็นไปตามมาตรฐานด้านกฎระเบียบ การใช้งานจริงแสดงให้เห็นว่าการออกแบบตัวกรองที่แข็งแกร่งช่วยแนะนำวิศวกรไปสู่โซลูชันที่มีประสิทธิภาพ

· ตัวเหนี่ยวนำที่เข้ากันได้ช่วยเพิ่มความน่าเชื่อถือของตัวกรอง

· ตัวกรองบรรลุระดับประสิทธิภาพที่ต้องการในการใช้งานพาวเวอร์ซัพพลาย

· วิศวกรพัฒนาโซลูชันที่ปฏิบัติตามข้อกำหนดโดยการเรียนรู้จากกรณีศึกษาที่ประสบความสำเร็จ

ความล้มเหลวของตัวกรองจากตัวเหนี่ยวนำที่เข้ากันไม่ได้

ตัวเหนี่ยวนำที่เข้ากันไม่ได้มักทำให้ตัวกรองล้มเหลวในการใช้งานตัวกรอง emi บางครั้งวิศวกรอาจมองข้ามพารามิเตอร์ที่สำคัญ เช่น ค่าตัวเหนี่ยวนำหรือพิกัดกระแส ตัวกรองอาจปล่อยให้สัญญาณรบกวนผ่านไปได้ นำไปสู่ปัญหาเสียงรบกวนและการไม่ปฏิบัติตามกฎระเบียบ กรณีหนึ่งเกี่ยวข้องกับตัวกรองแหล่งจ่ายไฟที่ใช้ตัวเหนี่ยวนำทั่วไป ตัวกรองไม่สามารถปิดกั้นสัญญาณรบกวน ส่งผลให้การทำงานไม่เสถียรและมีเสียงรบกวนเพิ่มขึ้น วิศวกรได้เปลี่ยนตัวเหนี่ยวนำด้วยโมเดลที่เข้ากันได้ ซึ่งทำให้การกรองและการปฏิบัติตามข้อกำหนดกลับคืนมา

บทเรียนจากการประยุกต์ใช้งานภาคสนาม

การใช้งานภาคสนามจะสอนบทเรียนอันมีค่าแก่วิศวกรเกี่ยวกับตัวกรอง emi วิศวกรเรียนรู้ว่าตัวเหนี่ยวนำที่เข้ากันได้มีบทบาทสำคัญในการป้องกันสัญญาณรบกวนและรักษาความสมบูรณ์ของสัญญาณ ตัวกรองจะต้องตรงกับความต้องการของการใช้งานเพื่อให้มั่นใจในการทำงานที่เชื่อถือได้ วิศวกรที่วิเคราะห์ความล้มเหลวและความสำเร็จในโลกแห่งความเป็นจริงจะพัฒนาการออกแบบตัวกรองที่ดีขึ้น พวกเขาหลีกเลี่ยงข้อผิดพลาดทั่วไปและเลือกตัวเหนี่ยวนำที่รองรับการกรองที่มีประสิทธิภาพ

เคล็ดลับ: วิศวกรควรตรวจสอบกรณีศึกษาและข้อมูลภาคสนามก่อนเลือกตัวเหนี่ยวนำสำหรับตัวกรอง emi แนวทางปฏิบัตินี้ช่วยป้องกันการรบกวนและรับประกันการปฏิบัติตามข้อกำหนดในการใช้งานที่มีความต้องการสูง

ตัวเหนี่ยวนำที่เข้ากันได้ยังคงจำเป็นสำหรับการกรอง EMI ที่มีประสิทธิภาพและการปฏิบัติตามกฎระเบียบ วิศวกรที่ปฏิบัติตามกระบวนการคัดเลือกที่มีโครงสร้างจะได้รับประสิทธิภาพการใช้พลังงาน ความสมบูรณ์ของสัญญาณ และการปราบปราม EMI ที่เชื่อถือได้

· ตรวจสอบข้อกำหนดของวงจร

· จับคู่สเปคตัวเหนี่ยวนำ

· ตรวจสอบกับข้อมูลผู้ผลิต

การใช้ขั้นตอนเหล่านี้ช่วยให้วิศวกรสร้างตัวกรองที่มีประสิทธิภาพและหลีกเลี่ยงข้อผิดพลาดทั่วไป การปราบปราม EMI ที่เชื่อถือได้เริ่มต้นด้วยการเลือกส่วนประกอบอย่างระมัดระวัง

คำถามที่พบบ่อย

อะไรทำให้ตัวเหนี่ยวนำเข้ากันได้กับการกรอง EMI

ตัวเหนี่ยวนำจะเข้ากันได้เมื่อคุณสมบัติทางไฟฟ้าและทางกลตรงกับความต้องการของวงจร วิศวกรตรวจสอบความเหนี่ยวนำ พิกัดกระแส วัสดุแกน และการตอบสนองความถี่ เพื่อให้มั่นใจในการปราบปราม EMI ที่เชื่อถือได้

ประเภทตัวเหนี่ยวนำส่งผลต่อประสิทธิภาพของตัวกรอง EMI อย่างไร

ตัวเหนี่ยวนำประเภทต่างๆ เช่น ชิปแบบทอรอยด์หรือแบบหลายชั้น ให้ประโยชน์เฉพาะตัว ตัวเหนี่ยวนำแบบ Toroidal ช่วยลดการรั่วไหลและรองรับการกรองความถี่สูง ตัวเหนี่ยวนำชิปหลายชั้นพอดีกับการออกแบบที่กะทัดรัดและให้ประสิทธิภาพที่มั่นคง

เหตุใดวิศวกรจึงต้องจับคู่ตัวเหนี่ยวนำกับตัวเก็บประจุในตัวกรอง EMI

การจับคู่ตัวเหนี่ยวนำกับตัวเก็บประจุจะสร้างตัวกรองที่มีประสิทธิภาพ การจับคู่นี้จะบล็อกสัญญาณรบกวนที่ไม่ต้องการและยอมให้สัญญาณที่ต้องการผ่านได้ วิศวกรบรรลุการระงับที่เหมาะสมที่สุดโดยการเลือกส่วนประกอบที่เสริมซึ่งกันและกัน

การใช้ตัวเหนี่ยวนำทั่วไปอาจทำให้ตัวกรอง EMI ล้มเหลวได้หรือไม่

ใช่. ตัวเหนี่ยวนำทั่วไปอาจขาดพิกัดที่เหมาะสมหรือวัสดุแกนที่เหมาะสม พวกเขามักจะล้มเหลวในการปิดกั้นสัญญาณรบกวน นำไปสู่การดำเนินงานที่ไม่เสถียรและปัญหาด้านกฎระเบียบ

บทบาทของวัสดุหลักในการปราบปราม EMI คืออะไร?

วัสดุหลักเป็นตัวกำหนดการสูญเสียและการตอบสนองความถี่ แกนเฟอร์ไรต์เหมาะกับตัวกรอง EMI ส่วนใหญ่ โลหะนาโนคริสตัลไลน์และโลหะอสัณฐานรองรับความถี่ที่สูงขึ้นและลดการสูญเสีย วิศวกรเลือกวัสดุหลักตามความต้องการใช้งาน
