การประยุกต์ใช้ตัวเหนี่ยวนำรูปตัว I ในวงจรขับเคลื่อนมอเตอร์ของสมาร์ทโฮม

ตัวเหนี่ยวนำรูปตัว I มีบทบาทสำคัญในวงจรขับเคลื่อนมอเตอร์บ้านอัจฉริยะ โดยกรองสัญญาณรบกวน ปรับกระแสให้คงที่ และเพิ่มประสิทธิภาพโดยรวม ส่วนประกอบขนาดเล็กเหล่านี้ช่วยให้นักออกแบบตอบสนองความต้องการขนาดกะทัดรัด เงียบ และประหยัดพลังงานของอุปกรณ์สมาร์ทโฮมสมัยใหม่

วิศวกรให้ความสำคัญกับตัวเหนี่ยวนำเหล่านี้สำหรับความสามารถในการลดความผันผวนของแรงดันไฟฟ้าและลดสัญญาณรบกวนทางไฟฟ้า ตัวเหนี่ยวนำที่เลือกมาอย่างดียังช่วยยืดอายุของวงจรขับเคลื่อนมอเตอร์ และรักษาประสิทธิภาพให้สม่ำเสมอในสภาวะการทำงานที่แตกต่างกัน

บทความนี้จะอธิบายว่าตัวเหนี่ยวนำรูปตัว I คืออะไร เหตุใดจึงมีความสำคัญในการขับเคลื่อนมอเตอร์ และประโยชน์ใดบ้างที่นำมาสู่การใช้งานในบ้านอัจฉริยะ ผู้อ่านยังจะพบคำแนะนำที่เป็นประโยชน์ในการเลือกและบูรณาการตัวเหนี่ยวนำเข้ากับการออกแบบของตนเอง

ประเด็นสำคัญ

· ตัวเหนี่ยวนำรูปตัว Iกรองสัญญาณรบกวนและทำให้กระแสไฟฟ้าคงที่ในมอเตอร์ขับเคลื่อน การดำเนินการเหล่านี้จะปรับปรุงประสิทธิภาพและยืดอายุการใช้งานของวงจร

· การออกแบบที่กะทัดรัดและกระแสไฟฟ้าอิ่มตัวสูงทำให้ตัวเหนี่ยวนำเหล่านี้เหมาะสำหรับอุปกรณ์สมาร์ทโฮมขนาดเล็กและทรงพลัง

· เลือกตัวเหนี่ยวนำที่เหมาะสมโดยการจับคู่ตัวเหนี่ยวนำ อัตรากระแส และความถี่กับไดรเวอร์ของคุณ การเลือกนี้ช่วยให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้

· วางตัวเหนี่ยวนำไว้ใกล้กับตัวขับและหลีกเลี่ยงเซ็นเซอร์ที่ละเอียดอ่อน ตำแหน่งที่ดีช่วยลดการรบกวนและช่วยให้ระบบสะอาด

ตัวเหนี่ยวนำรูปตัว I คืออะไร?

โครงสร้างและหลักการสำคัญ

ตัวเหนี่ยวนำรูปตัว Iใช้แกนแม่เหล็กรูปแท่งหรือแท่งซึ่งมีขดลวดพันอยู่รอบๆ การออกแบบนี้แตกต่างจากประเภทวงแหวนหรือวงปิด โครงสร้างแบบเปิดช่วยให้วิศวกรเข้าถึงการพันและการประกอบได้ง่าย

ตัวเหนี่ยวนำเก็บพลังงานไว้ในสนามแม่เหล็กเมื่อกระแสไหลผ่านขดลวด คุณสมบัตินี้ทำให้ส่วนประกอบมีประโยชน์ในการลดความผันผวนของแรงดันไฟฟ้าและกรองสัญญาณรบกวนความถี่สูง แกนแม่เหล็กจะรวมศูนย์เส้นสนามและเพิ่มความเหนี่ยวนำ

แกนเฟอร์ไรต์รองรับการทำงานความถี่สูงพร้อมการสูญเสียพลังงานต่ำ นักออกแบบใช้แกนเหล่านี้กันอย่างแพร่หลายในการสลับแหล่งจ่ายไฟและตัวกรอง วัสดุนี้จัดการการสลับอย่างรวดเร็วโดยไม่มีความร้อนมากเกินไป

คุณสมบัติทางไฟฟ้าที่สำคัญ

ความเหนี่ยวนำของตัวเหนี่ยวนำขึ้นอยู่กับวัสดุแกน การหมุนของขดลวด และขนาดทางกายภาพ จำนวนเทิร์นที่สูงขึ้นจะเพิ่มการเหนี่ยวนำ แต่ยังเพิ่มความต้านทาน DC อีกด้วย วิศวกรสร้างสมดุลระหว่างข้อดีข้อเสียเหล่านี้สำหรับแต่ละการใช้งาน

แรงดันและกระแสของตัวเหนี่ยวนำเป็นไปตามความสัมพันธ์ที่กำหนด แรงดันไฟฟ้าทั่วทั้งส่วนประกอบขึ้นอยู่กับความเร็วของกระแสที่เปลี่ยนแปลงเมื่อเวลาผ่านไป พฤติกรรมนี้ช่วยให้ตัวเหนี่ยวนำต่อต้านการเปลี่ยนแปลงกะทันหันของการไหลของกระแส

วัสดุเฟอร์ไรต์ทำงานได้ดีในช่วงความถี่กว้าง พวกเขารักษาการสูญเสียหลักให้ต่ำในระหว่างการทำงานของ AC ลักษณะนี้เหมาะกับวงจรแปลงพลังงานที่สวิตช์ด้วยความเร็วสูง

ตัวเหนี่ยวนำรูปตัว I ยังจัดการกระแสจำนวนมากก่อนที่จะอิ่มตัว การออกแบบแกนแกนให้ประสิทธิภาพที่มั่นคงในพื้นที่ขนาดกะทัดรัด ชิ้นส่วนเหล่านี้เข้ากันได้ดีกับไดรฟ์มอเตอร์สำหรับบ้านอัจฉริยะและวงจรที่คล้ายกัน

เหตุใดตัวเหนี่ยวนำจึงมีความสำคัญในมอเตอร์ไดรฟ์

วงจรขับเคลื่อนขึ้นอยู่กับตัวเหนี่ยวนำในการกรอง การแกว่ง การหน่วงเวลา และการบาก ตัวเหนี่ยวนำเปลี่ยนเฟสของกระแสสัมพันธ์กับแรงดันไฟฟ้า ความสัมพันธ์ของเฟสนี้ช่วยให้ระบบขับเคลื่อนสตาร์ทได้อย่างถูกต้องและพัฒนาทิศทางการหมุนและแรงบิดที่กำหนดไว้ หากไม่มีการเปลี่ยนเฟสนี้ ตัวขับเคลื่อนจะทำให้เกิดการเคลื่อนไหวที่ไม่สอดคล้องกัน การสลับ FET และตัวเหนี่ยวนำเข้าด้วยกันจะกำหนดขนาดและประสิทธิภาพของตัวแปลงกำลัง นักออกแบบถือว่าส่วนประกอบเหล่านี้เป็นส่วนที่มีอิทธิพลมากที่สุดในโครงร่างตัวแปลง วงจรสวิตชิ่งสมัยใหม่มักให้ประสิทธิภาพการใช้พลังงานสูงกว่า 95 เปอร์เซ็นต์เป็นประจำด้วยตัวเหนี่ยวนำที่คัดสรรมาอย่างดี

การปราบปรามเสียงรบกวนและ EMI

การเปลี่ยนสัญญาณรบกวนคุกคามการทำงานที่เชื่อถือได้ของอุปกรณ์สมาร์ทโฮม ตัวเหนี่ยวนำทำหน้าที่เป็นตัวกรองมอเตอร์ขับเคลื่อนซึ่งบล็อกสัญญาณรบกวนความถี่สูงไม่ให้แพร่กระจายผ่านแหล่งจ่ายไฟ ตัวเหนี่ยวนำนำเสนอความต้านทานสูงต่อสัญญาณความถี่สูง ความต้านทานนี้จะเพิ่มขึ้นเมื่อความถี่เพิ่มขึ้น ตัวเหนี่ยวนำจะสะท้อนสัญญาณรบกวนกลับไปยังแหล่งกำเนิดแทนที่จะปล่อยให้ผ่านไป ชิ้นส่วนเหล่านี้เป็นตัวกรองที่มีค่าสำหรับการรบกวนที่ไม่พึงประสงค์ ตัวเหนี่ยวนำจะลดทอนขอบสวิตชิ่งที่แหลมคมและลดรังสีแม่เหล็กไฟฟ้าออกจากระบบ การอุดตันและการกรองนี้ช่วยให้สายไฟสะอาดสำหรับส่วนประกอบที่ละเอียดอ่อนอื่นๆ

การลด EMI อย่างมีประสิทธิภาพจำเป็นต้องจับคู่ส่วนประกอบกับความถี่ในการสลับของไดรเวอร์ ความไม่ตรงกันจะลดประสิทธิภาพการกรองและช่วยให้เสียงรบกวนเล็ดลอดออกไปได้ นักออกแบบผสมผสานตัวเหนี่ยวนำเข้ากับตัวเก็บประจุเพื่อสร้างตัวกรองเส้นที่จะขจัดสัญญาณรบกวนทั้งแบบดิฟเฟอเรนเชียลและโหมดทั่วไป ตัวเหนี่ยวนำจะจัดการกับความต้านทานแบบอนุกรมในขณะที่ตัวเก็บประจุจะมีเส้นทางแบ่งลงสู่พื้น เครือข่ายตัวกรองเหล่านี้ช่วยให้ผลิตภัณฑ์บรรลุการปฏิบัติตาม EMC/EMI ตามมาตรฐานข้อบังคับ การผ่านการทดสอบเหล่านี้ถือเป็นสิ่งสำคัญสำหรับการขายผลิตภัณฑ์สมาร์ทโฮมในตลาดโลก

การควบคุมการปรับให้เรียบและความร้อนในปัจจุบัน

ตัวเหนี่ยวนำต้านทานการเปลี่ยนแปลงอย่างกะทันหันของกระแส คุณสมบัตินี้ทำให้เหมาะอย่างยิ่งสำหรับการปรับกระแสพัลส์ให้เรียบจากตัวแปลงสวิตชิ่ง ตัวเหนี่ยวนำเก็บพลังงานไว้ในสนามแม่เหล็กเมื่อเปิดสวิตช์ มันจะปล่อยพลังงานนั้นออกมาเมื่อสวิตช์ปิด การกระทำนี้จะเติมช่องว่างระหว่างพัลส์และสร้างกระแสที่สม่ำเสมอผ่านขดลวด กระแสไฟฟ้าที่นุ่มนวลขึ้นจะช่วยลดแรงบิดกระเพื่อมและปรับปรุงคุณภาพการเคลื่อนไหว

กระแสไฟฟ้าที่ราบรื่นยังช่วยลดการกระเพื่อมและป้องกันความร้อนที่มากเกินไปในระบบ กระแสไฟชั่วครู่ขนาดใหญ่จะสร้างความร้อนในขดลวดและในชุดอิเล็กทรอนิกส์ขับเคลื่อน ตัวเหนี่ยวนำจะจำกัดอัตราการเปลี่ยนแปลงในการไหล ข้อจำกัดนี้จะลดค่าสูงสุดและกระจายภาระความร้อนตลอดวงจรการสลับ อุณหภูมิในการทำงานที่ต่ำลงจะยืดอายุของตัวเก็บประจุ, FET และตัวไดรฟ์เอง การจัดการความร้อนจะง่ายขึ้นเมื่อตัวเหนี่ยวนำจัดการกับพลังงานชั่วคราว

ตัวเหนี่ยวนำจะสร้างรูปคลื่นของกระแสและแรงดันไฟฟ้าภายในวงจร การสร้างรูปคลื่นที่เหมาะสมจะช่วยลดความเครียดในการสลับ FET และปรับปรุงประสิทธิภาพโดยรวม รูปคลื่นที่สะอาดจะมีฮาร์โมนิคน้อยลง ซึ่งอาจสิ้นเปลืองพลังงานในรูปของความร้อน ตัวเหนี่ยวนำยังช่วยรักษาการไหลของกระแสอย่างต่อเนื่องในระหว่างสภาวะโหลดเบา

ความถี่มีบทบาทโดยตรงต่อพฤติกรรมและการเลือกส่วนประกอบ ความถี่สวิตชิ่งที่สูงขึ้นทำให้สามารถใช้ค่าตัวเหนี่ยวนำน้อยลงได้ ตัวเหนี่ยวนำขนาดเล็กช่วยประหยัดพื้นที่บอร์ดและลดต้นทุนส่วนประกอบ วัสดุหลักต้องรองรับความถี่ในการทำงานโดยไม่มีการสูญเสียมากเกินไป วัสดุเฟอร์ไรต์มีความเป็นเลิศที่ความถี่สูงและรักษาการสูญเสียแกนให้ต่ำ นักออกแบบต้องตรวจสอบว่าแกนกลางไม่อิ่มตัวที่กระแสสูงสุด

กระแสไฟ AC ในไดรฟ์ยังส่งผลต่อประสิทธิภาพการทำงานด้วย สัญญาณสลับจะสร้างสนามแม่เหล็กที่เปลี่ยนแปลงในแกนกลาง การสูญเสียแกนหลักเพิ่มขึ้นตามความถี่และแอมพลิจูดของไฟฟ้ากระแสสลับ การสูญเสียเหล่านี้ปรากฏเป็นความร้อนที่ต้องได้รับการจัดการผ่านการออกแบบที่เหมาะสม นักออกแบบเลือกวัสดุที่สร้างความสมดุลระหว่างการสูญเสียแกนกับค่าตัวเหนี่ยวนำที่จำเป็นสำหรับการใช้งาน

ตัวเหนี่ยวนำรูปตัว Iเป็นตัวเลือกทั่วไปสำหรับการออกแบบไดรฟ์เหล่านี้ โครงสร้างก้านเปิดให้การเหนี่ยวนำที่เสถียรในพื้นที่ขนาดเล็ก ส่วนประกอบจะจัดการกับระดับความอิ่มตัวในระดับสูงก่อนที่แกนกลางจะอิ่มตัว อัตรากำไรขั้นต้นนี้ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในระหว่างการสตาร์ทและสภาวะความผิดปกติ โครงสร้างที่เรียบง่ายยังช่วยรักษาต้นทุนให้ต่ำสำหรับการผลิตในปริมาณมาก

ประโยชน์สำหรับการใช้งานสมาร์ทโฮม

ขนาดกะทัดรัดและความอิ่มตัวสูง

อุปกรณ์สมาร์ทโฮมต้องการส่วนประกอบขนาดเล็กที่รองรับงานหนัก ตัวเหนี่ยวนำรูปตัว Iให้คุณสมบัติทั้งสองอย่าง การออกแบบแกนแท่งบรรจุความเหนี่ยวนำสูงไว้ในขนาดที่เล็ก ขนาดกะทัดรัดนี้ช่วยประหยัดพื้นที่บอร์ดอันมีค่าในวงจรขับเคลื่อนมอเตอร์

กระแสความอิ่มตัวสูงเป็นข้อได้เปรียบที่สำคัญอีกประการหนึ่ง ตัวเหนี่ยวนําจะรักษาสมรรถนะที่เสถียรเมื่อมีกระแสไฟฟ้าพุ่งสูงขึ้นในระหว่างการสตาร์ทมอเตอร์ ไม่สูญเสียความเหนี่ยวนำภายใต้สภาวะโหลดสูงสุด ความน่าเชื่อถือนี้ช่วยให้ไดรฟ์ทำงานผ่านรอบการทำงานที่มีความต้องการสูง

Gujing นำความเชี่ยวชาญด้านการผลิตมากว่า 23 ปีมาสู่สาขานี้ บริษัทพัฒนาสูตรวัสดุแกนแม่เหล็กมากกว่า 20,000 สูตร สายการผลิตของบริษัทมีระบบอัตโนมัติเกิน 90 เปอร์เซ็นต์ ความสามารถเหล่านี้รับประกันคุณภาพที่สม่ำเสมอในทุกชุด Gujing ได้รับการรับรอง IATF 16949 และ ISO 9001

การสูญเสียคอร์ต่ำและความคุ้มทุน

การสูญเสียคอร์ต่ำแปลเป็นการประหยัดพลังงานโดยตรง ตัวเหนี่ยวนำสิ้นเปลืองพลังงานน้อยลงเนื่องจากความร้อนระหว่างการดำเนินการสวิตชิ่ง ประสิทธิภาพนี้สนับสนุนการทำงานที่เงียบและเย็นตามที่ผู้ใช้บ้านอัจฉริยะคาดหวัง การสูญเสียที่น้อยลงยังช่วยลดความเครียดต่อส่วนประกอบใกล้เคียงอีกด้วย

ความคุ้มค่ามีความสำคัญสำหรับสินค้าอุปโภคบริโภคที่มีปริมาณมาก โครงสร้างที่เรียบง่ายของตัวเหนี่ยวนำรูปตัว I ช่วยให้ต้นทุนการผลิตต่ำ Gujing นำเสนอผลิตภัณฑ์ที่หลากหลายเพื่อให้ตรงกับความต้องการด้านการออกแบบที่แตกต่างกัน กลุ่มผลิตภัณฑ์ประกอบด้วยซีรีส์ DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 และ DLGB3X ตัวเลือกเพิ่มเติมครอบคลุมซีรี ส์DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 และDLGBX

ตัวเหนี่ยวนำเหล่านี้ใช้กับอุปกรณ์จ่ายไฟแบบสวิตชิ่ง ตัวแปลง DC-DC อุปกรณ์สมาร์ทโฮม มอเตอร์ไฟฟ้า ไดรเวอร์ LED และเครื่องใช้ในครัวเรือน การตอบสนองความถี่ AC ยังคงมีเสถียรภาพในทุกสภาวะการทำงาน นักออกแบบได้รับโซลูชันที่ยืดหยุ่นและราคาไม่แพงสำหรับการควบคุมแรงดันไฟฟ้าและการกรองสัญญาณรบกวน

การเลือกตัวเหนี่ยวนำที่เหมาะสม

ตัวเหนี่ยวนำและพิกัดปัจจุบัน

ค่าตัวเหนี่ยวนำเป็นข้อกำหนดแรกที่นักออกแบบควรกำหนด ค่านี้จะกำหนดปริมาณพลังงานที่ส่วนประกอบเก็บสะสมไว้ และทำให้กระแสระลอกคลื่นเรียบได้ดีเพียงใด ค่าความเหนี่ยวนำที่สูงขึ้นจะทำให้การกรองดีขึ้น แต่จะตอบสนองต่อการเปลี่ยนแปลงโหลดได้ช้ากว่า ความเหนี่ยวนำที่ต่ำกว่าจะทำปฏิกิริยาเร็วขึ้นแต่ปล่อยให้ระลอกคลื่นผ่านได้มากขึ้น วิศวกรคำนวณค่าเป้าหมายจากความถี่ในการสวิตชิ่ง ระดับการกระเพื่อมที่ยอมรับได้ และข้อกำหนดด้านโหลดของมอเตอร์ขับเคลื่อน

กระแสไฟที่กำหนดจะกำหนดโหลดสูงสุดที่ชิ้นส่วนสามารถรองรับได้อย่างต่อเนื่อง นักออกแบบยังต้องตรวจสอบกระแสอิ่มตัวซึ่งเป็นจุดที่แกนกลางสูญเสียคุณสมบัติทางแม่เหล็ก เกินขีดจำกัดนี้จะทำให้ตัวเหนี่ยวนำลดลงอย่างรวดเร็วและอาจทำให้ไดรฟ์เสียหายได้ การออกแบบที่ปลอดภัยทำให้กระแสไฟสูงสุดในการทำงานต่ำกว่าเกณฑ์ความอิ่มตัว การลดการลดความร้อนก็มีความสำคัญเช่นกัน เนื่องจากความต้านทานจะเพิ่มขึ้นตามอุณหภูมิและลดความจุกระแสที่มีประสิทธิภาพลง

แรงดันและกระแสของตัวเหนี่ยวนำจะเป็นไปตามความสัมพันธ์ที่กำหนดไว้ในทุกรอบการสวิตชิ่ง แรงดันไฟฟ้าข้ามขดลวดขึ้นอยู่กับความเร็วของกระแสที่เปลี่ยนแปลงเมื่อเวลาผ่านไป ลักษณะการทำงานนี้ทำให้ส่วนประกอบสามารถต่อต้านการเปลี่ยนแปลงการไหลอย่างกะทันหันได้ นักออกแบบใช้หลักการนี้เพื่อทำนายระลอกคลื่นและตรวจสอบว่าชิ้นส่วนนั้นตรงตามความต้องการของวงจรหรือไม่

Gujing นำเสนอบริการปรับแต่งค่าตัวเหนี่ยวนำ ขนาดบรรจุภัณฑ์ อัตรากระแส หรือการออกแบบเฉพาะการใช้งานเฉพาะตัว วิศวกรที่มีประสบการณ์สนับสนุนทุกโครงการตั้งแต่การประเมินการใช้งานและการเลือกวัสดุแม่เหล็กไปจนถึงการปรับโครงสร้างให้เหมาะสม การผลิตต้นแบบ การตรวจสอบประสิทธิภาพ และการผลิตจำนวนมาก การสนับสนุนนี้ช่วยให้นักออกแบบย้ายจากแนวคิดไปสู่การผลิตโดยไม่เกิดความล่าช้า

ข้อจำกัดด้านความถี่และขนาด

ความถี่ในการทำงานของไดรฟ์จะกำหนดกระบวนการคัดเลือก ความเร็วในการสลับที่สูงขึ้นจะทำให้ค่าตัวเหนี่ยวนำน้อยลง ซึ่งช่วยประหยัดพื้นที่บอร์ดและลดต้นทุน วัสดุแกนกลางจะต้องรองรับความถี่ที่เลือกโดยไม่มีการสูญเสียมากเกินไป แกนเฟอร์ไรต์ทำงานได้ดีในช่วงความถี่กว้าง และรักษาการสูญเสียแกนให้ต่ำในระหว่างการทำงานของ AC ผู้ออกแบบตรวจสอบว่าแกนไม่อิ่มตัวที่กระแสสูงสุดภายใต้โหลดที่แย่ที่สุด

ข้อจำกัดด้านขนาดมักเป็นตัวกำหนดตัวเลือกสุดท้าย อุปกรณ์สมาร์ทโฮมบรรจุส่วนประกอบมากมายไว้ในพื้นที่แคบ ดังนั้นทุกมิลลิเมตรจึงมีความสำคัญ ตัวเหนี่ยวนำรูปตัว Iพร้อมแกนแกนให้ค่าความเหนี่ยวนำสูงในพื้นที่ขนาดเล็ก การออกแบบนี้เข้ากันได้ดีกับวงจรขับเคลื่อนมอเตอร์ซึ่งพื้นที่บอร์ดมีจำกัด โครงสร้างแบบเปิดยังช่วยลดความยุ่งยากในการประกอบอัตโนมัติและช่วยให้ต้นทุนการผลิตต่ำ

นักออกแบบควรประเมินความต้านทานกระแสตรงของขดลวดด้วย ความต้านทานที่ต่ำกว่าหมายถึงการสิ้นเปลืองพลังงานน้อยลงเนื่องจากความร้อน และประสิทธิภาพโดยรวมดีขึ้น ความสามารถในการจัดการพลังงานของตัวเหนี่ยวนำจะต้องตรงกับข้อกำหนดของไดรฟ์ ชิ้นส่วนที่มีกำลังไฟไม่เพียงพอจะเกิดความร้อนมากเกินไปและเสียหายก่อนเวลาอันควร

Gujing ให้การสนับสนุนทางเทคนิคสำหรับการเลือกส่วนประกอบ การวิเคราะห์การใช้งาน การพัฒนาต้นแบบ และการผลิตจำนวนมาก กลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยซีรีส์ DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 และ DLGB3X พร้อมด้วย DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 และ ซีรีส์ DLGBX ตัวเหนี่ยวนำเหล่านี้ให้การเหนี่ยวนำที่เสถียร ความต้านทาน DC ต่ำ และการจัดการกระแสไฟฟ้าที่เชื่อถือได้ นักออกแบบสามารถขอตัวอย่างและทดสอบภายใต้สภาพการใช้งานจริงก่อนที่จะยอมรับข้อกำหนดขั้นสุดท้าย

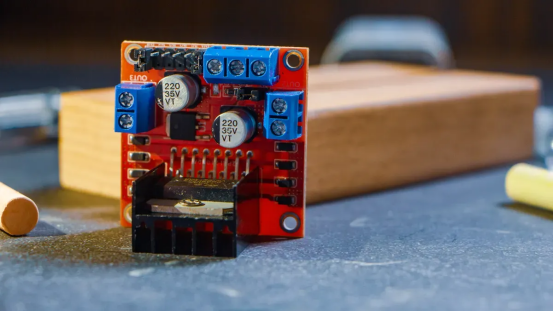

เคล็ดลับบูรณาการสำหรับไดรเวอร์มอเตอร์

ตำแหน่งและการป้องกัน

วางตัวเหนี่ยวนำรูป Iใกล้กับเอาต์พุตตัวขับมอเตอร์ ร่องรอยสั้นๆ ระหว่างตัวเหนี่ยวนำและตัวขับช่วยลดการรบกวนจากการแผ่รังสี การไหลของกระแสที่เหมาะสมต้องมีการกำหนดเส้นทางการติดตามอย่างระมัดระวัง โครงสร้างก้านเปิดทำให้เกิดสนามที่ยื่นออกไปเกินลำตัว วางแนวแกนแกนให้ห่างจากเส้นทางสัญญาณที่มีความละเอียดอ่อน เค้าโครง PCB ควรมีระนาบกราวด์อยู่ใต้ตัวเหนี่ยวนำ เทคโนโลยีการขึ้นลานที่มีความแม่นยำของ Gujing ช่วยให้มั่นใจได้ถึงค่าปรสิตที่สม่ำเสมอทั่วทั้งแบตช์

สนามแม่เหล็กจากตัวเหนี่ยวนำสามารถรบกวนเซ็นเซอร์ที่อยู่ใกล้เคียงได้ ตัวเหนี่ยวนำที่วางไว้อย่างเหมาะสมช่วยลดการมีเพศสัมพันธ์ทางเสียงในร่องรอย เก็บส่วนประกอบต่างๆ ให้ห่างจากเสาอากาศและเซนเซอร์ฮอลล์เอฟเฟกต์ การเททองแดงที่ต่อสายดินช่วยป้องกันเพิ่มเติม ความต้านทานกระแสตรงของขดลวดส่งผลต่อตำแหน่ง ความต้านทานต่ำจะสร้างความร้อนน้อยลง Gujing ใช้วัสดุแกนแม่เหล็กที่ได้รับการปรับให้เหมาะสมซึ่งช่วยลดการสูญเสียแกนกลาง ซึ่งจะช่วยลดความร้อนที่ตัวเหนี่ยวนำแผ่ออกไป การตรวจสอบคุณภาพอย่างเข้มงวดและการตรวจสอบย้อนกลับได้อย่างสมบูรณ์ทำให้มั่นใจได้ว่าแต่ละชิ้นส่วนมีคุณสมบัติตรงตามข้อกำหนด

ความเข้ากันได้ของไดรเวอร์

จับคู่ตัวเหนี่ยวนำกับ IC ไดรเวอร์มอเตอร์ ตัวเหนี่ยวนำที่กำหนดจะต้องสอดคล้องกับความถี่ในการสลับไดรเวอร์และตัวกรองเอาต์พุต ความไม่ตรงกันทำให้เกิดระลอกคลื่นมากเกินไป กระแสอิ่มตัวจะต้องเกินเอาต์พุตตัวขับสูงสุด ระดับปัจจุบันของส่วนประกอบจะต้องตรงกับข้อกำหนดของไดรเวอร์ ความต้านทานของขดลวดส่งผลต่อการสูญเสียพลังงานและประสิทธิภาพการใช้พลังงานโดยรวม การผลิตอัตโนมัติของ Gujing รักษาค่าความเหนี่ยวนำที่ยอมรับได้อย่างเคร่งครัด ความสามารถในการตรวจสอบย้อนกลับทำให้มั่นใจได้ว่าทุกชุดจะตรงกับเอกสารข้อมูล

ความถี่การทำงานของไดรเวอร์จะจำกัดวัสดุแกนกลาง แกนเฟอร์ไรต์จาก Gujing รองรับช่วงความถี่ในวงจรขับเคลื่อนมอเตอร์ แกนกลางจะต้องไม่อิ่มตัวในระหว่างกระแสไฟกระชากสูงสุด ความอิ่มตัวจะลดการเหนี่ยวนำและกระตุ้นให้เกิดสภาวะความผิดปกติ การตรวจสอบคุณภาพ Gujing จะตรวจสอบประสิทธิภาพหลักภายใต้สภาวะที่รุนแรง การผลิตแบบอัตโนมัติช่วยลดความผันแปร วิศวกรวางใจในพฤติกรรมที่สม่ำเสมอทั่วทั้งยูนิตสำหรับตัวเหนี่ยวนำและส่วนประกอบอื่นๆ รอยเท้าของส่วนประกอบจะต้องตรงกับเค้าโครง ตัวเหนี่ยวนำ Gujing มีหลายซีรี่ส์สำหรับความต้องการในการติดตั้งที่แตกต่างกัน แรงดันไฟฟ้าเอาท์พุตที่เสถียรขึ้นอยู่กับการเลือกตัวเหนี่ยวนำที่เหมาะสม การใช้งานที่มีแรงดันไฟฟ้าสูงกว่าต้องใช้แกนที่มีเกณฑ์ความอิ่มตัวสูงกว่า การจ่ายพลังงานยังคงสม่ำเสมอ
ตัวเหนี่ยวนำรูปตัว I ให้ประโยชน์ที่ชัดเจนในวงจรขับเคลื่อนมอเตอร์บ้านอัจฉริยะ ช่วยลดเสียงรบกวน การไหลของกระแสไฟฟ้าที่ราบรื่น และเพิ่มประสิทธิภาพในการใช้พลังงาน ชิ้นส่วนเหล่านี้ช่วยให้นักออกแบบสร้างอุปกรณ์สมาร์ทโฮมขนาดกะทัดรัด เชื่อถือได้ และราคาไม่แพง ตัวเหนี่ยวนำจะเก็บพลังงานและปล่อยออกมาเพื่อรักษาแรงดันไฟฟ้าให้คงที่ในระหว่างการสวิตช์ ตัวเหนี่ยวนำที่เลือกสรรมาอย่างดียังช่วยจำกัดความร้อนและยืดอายุวงจรอีกด้วย วิศวกรควรใช้แนวทางการเลือกและบูรณาการจากบทความนี้ การจับคู่ความเหนี่ยวนำ อัตรากระแส และความถี่กับไดรเวอร์ทำให้มั่นใจถึงประสิทธิภาพที่มั่นคง ตำแหน่งที่เหมาะสมและการป้องกันช่วยลดการรบกวน ขั้นตอนเหล่านี้ช่วยให้นักออกแบบเพิ่มประสิทธิภาพวงจรขับเคลื่อนมอเตอร์สำหรับผลิตภัณฑ์บ้านอัจฉริยะสมัยใหม่

คำถามที่พบบ่อย

ตัวเหนี่ยวนำรูปตัว I ทำหน้าที่อะไรในวงจรขับเคลื่อนมอเตอร์?

มันเก็บพลังงานไว้ในสนามแม่เหล็กและปล่อยมันออกมาให้กระแสเรียบ นอกจากนี้ชิ้นส่วนยังป้องกันสัญญาณรบกวนความถี่สูงไม่ให้เข้าถึงส่วนประกอบอื่นๆ อีกด้วย การดำเนินการกรองนี้ช่วยให้สายไฟสะอาด ผลลัพธ์ที่ได้คือการเคลื่อนที่ของมอเตอร์คงที่มากขึ้นและการรบกวนทางไฟฟ้าน้อยลง

นักออกแบบจะเลือกค่าตัวเหนี่ยวนำที่เหมาะสมได้อย่างไร?

ความถี่ในการสลับและระดับระลอกคลื่นที่ยอมรับได้จะกำหนดเป้าหมาย ค่าที่สูงกว่าจะกรองได้ดีกว่า แต่ตอบสนองช้ากว่าเมื่อโหลดการเปลี่ยนแปลง ค่าที่ต่ำกว่าจะตอบสนองเร็วขึ้นและส่งผ่านระลอกคลื่นมากขึ้น วิศวกรสร้างสมดุลระหว่างข้อดีข้อเสียเหล่านี้สำหรับการออกแบบไดรฟ์แต่ละแบบ

Gujing สามารถจัดหาตัวเหนี่ยวนำแบบกำหนดเองสำหรับการออกแบบเฉพาะได้หรือไม่?

ใช่. Gujing นำเสนอการปรับแต่งค่าตัวเหนี่ยวนำที่ไม่ซ้ำกัน ขนาดบรรจุภัณฑ์ พิกัดกระแส และการออกแบบเฉพาะการใช้งาน วิศวกรสนับสนุนโครงการต่างๆ ตั้งแต่การเลือกวัสดุไปจนถึงการผลิตต้นแบบและการผลิตจำนวนมาก บริษัทได้รับการรับรอง IATF 16949 และ ISO 9001

ซีรีส์ผลิตภัณฑ์ใดที่เหมาะกับไดรฟ์มอเตอร์บ้านอัจฉริยะ

ซีรีส์ DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 และ DLGB3X ครอบคลุมความต้องการมากมาย ซีรีส์ DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 และDLGBXตอบสนองความต้องการด้านขนาดและประสิทธิภาพเพิ่มเติม ชิ้นส่วนเหล่านี้ใช้สำหรับจ่ายไฟแบบสวิตชิ่ง ตัวแปลง DC-DC มอเตอร์ไฟฟ้า และเครื่องใช้ในครัวเรือน

เหตุใดกระแสอิ่มตัวจึงมีความสำคัญมากกว่ากระแสพิกัด

กระแสไฟที่กำหนดกำหนดการทำงานต่อเนื่อง กระแสอิ่มตัวเป็นจุดที่แกนสูญเสียความเหนี่ยวนำ เกินกว่านั้นทำให้ประสิทธิภาพลดลงอย่างมากและความเสียหายที่อาจเกิดขึ้น การออกแบบที่ปลอดภัยจะรักษากระแสสูงสุดให้ต่ำกว่าเกณฑ์ดังกล่าว
