เหตุใดความคลาดเคลื่อนของตัวเหนี่ยวนำวงแหวนสีและ DCR จึงมีความสำคัญสำหรับ PCB ของคุณ

ความคลาดเคลื่อนและ DCR มีความสำคัญเนื่องจากส่งผลโดยตรงต่อความแม่นยำ ประสิทธิภาพ และความน่าเชื่อถือของวงจรในการประกอบ PCB ตัวเหนี่ยวนำวงแหวนสีทำหน้าที่กรอง ปรับแต่ง และวงจรกำลัง ตัวเหนี่ยวนำเหล่านี้ไม่สามารถใช้แทนกันได้ ตัวเหนี่ยวนำที่มีค่าหลวมจะเปลี่ยนการตอบสนองความถี่ ตัวเหนี่ยวนำที่มี DCR สูงจะสิ้นเปลืองพลังงานเป็นความร้อน ตัวเหนี่ยวนำดังกล่าวทำให้เกิดความผิดเพี้ยนของสัญญาณ เกิดความร้อนสูงเกินไป และการประกอบล้มเหลว ตัวเหนี่ยวนำทุกตัวบนบอร์ดต้องเป็นไปตามข้อกำหนดที่กำหนด นักออกแบบที่เพิกเฉยต่อข้อมูลจำเพาะของตัวเหนี่ยวนำอาจเสี่ยงต่อการทำงานซ้ำและประสิทธิภาพที่ไม่เสถียร ตัวเลือกตัวเหนี่ยวนำที่เหมาะสมจะป้องกันความล้มเหลวเหล่านี้ ช่วยให้วงจรมีเสถียรภาพและมีประสิทธิภาพ การเลือกที่เหมาะสมจะเริ่มต้นด้วยการทำความเข้าใจพารามิเตอร์ทั้งสองเสมอ

ความอดทนของตัวเหนี่ยวนำวงแหวนสีและข้อมูลพื้นฐานเกี่ยวกับการเหนี่ยวนำ

ความอดทนในการเหนี่ยวนำหมายถึงอะไร

เกณฑ์ความคลาดเคลื่อนของตัวเหนี่ยวนำจะอธิบายความแปรผันที่ยอมรับได้จากค่าตัวเหนี่ยวนำที่ระบุ ผู้ผลิตแสดงรูปแบบนี้เป็นเปอร์เซ็นต์ ตัวเหนี่ยวนำ 100 µH ที่มีความทนทานต่อ ±10% อาจวัดที่ใดก็ได้ตั้งแต่ 90 µH ถึง 110 µH ช่วงนี้ส่งผลต่อประสิทธิภาพของส่วนประกอบในวงจร

ความอดทนที่เข้มงวดทำให้ต้นทุนในการผลิตมากขึ้น ความอดทนแบบหลวมๆ ช่วยประหยัดเงินแต่ทำให้เกิดความไม่แน่นอน นักออกแบบต้องชั่งน้ำหนักข้อดีข้อเสียเหล่านี้สำหรับแต่ละแอปพลิเคชัน

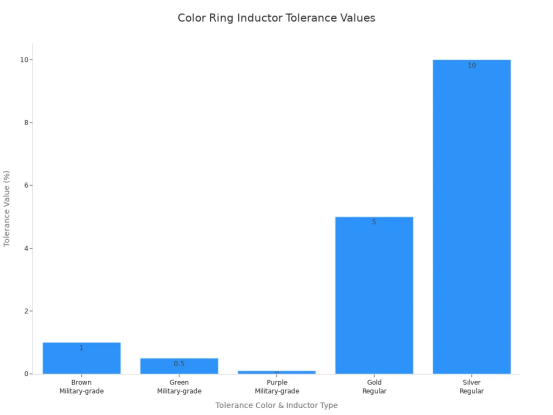

การจำแนกประเภทความคลาดเคลื่อนทั่วไป ได้แก่ M (±20%) และ N (±30%) รหัสเหล่านี้ปรากฏบนแผ่นข้อมูลและป้ายกำกับส่วนประกอบ ตัวเหนี่ยวนำระดับทหารบรรลุความคลาดเคลื่อนที่เข้มงวดมากขึ้น สีน้ำตาลหมายถึง ±1% สีเขียวหมายถึง ±0.5% และสีม่วงหมายถึง ±0.1% ตัวเหนี่ยวนำปกติใช้ทองคำสำหรับ ±5% และเงินสำหรับ ±10%

ซีรีส์ Color Ring Inductor ของ Gujingรวมถึงรุ่น DLGA0510 และ DLGA0410 แสดงให้เห็นถึงการควบคุมความคลาดเคลื่อนที่สอดคล้องกันในทุกชุดการผลิต ตัวเหนี่ยวนำผ่านรูเหล่านี้เหมาะกับงานกรอง การจัดเก็บพลังงาน และการประมวลผลสัญญาณ

การอ่านแถบความอดทนและรหัส

ชุดแถบรหัสสีจะสื่อสารค่าความเหนี่ยวนำและพิกัดความเผื่อบนตัวเครื่องส่วนประกอบ วิธีการอ่านขึ้นอยู่กับจำนวนแบนด์

สำหรับตัวเหนี่ยวนำแบบสี่แบนด์ สองแบนด์แรกเป็นเลขนัยสำคัญ แถบที่สามคือตัวคูณ และแถบที่สี่แสดงถึงความทนทาน สำหรับตัวเหนี่ยวนำห้าแบนด์ สามแบนด์แรกเป็นเลขนัยสำคัญ แถบที่สี่คือตัวคูณ และแถบที่ห้าแสดงถึงความทนทาน

ลองพิจารณาตัวอย่างสี่แบนด์: สีเหลือง (4), สีม่วง (7), สีแดง (×100), ทอง (5%) ซึ่งให้ผลลัพธ์ 47 × 100 = 4700 µH โดยมีพิกัดความเผื่อ 5% ตัวอย่างห้าแถบ: สีแดง (2) สีม่วง (7) สีดำ (0) สีน้ำตาล (×10) ทอง (5%) ซึ่งให้ผลลัพธ์ 270 × 10 = 2700 µH โดยมีพิกัดความเผื่อ 5%

ตารางด้านล่างสรุปรหัสสีพิกัดความเผื่อเพื่อการอ้างอิงอย่างรวดเร็ว

การอ่านแถบสีอย่างถูกต้องจะช่วยป้องกันข้อผิดพลาดในการประกอบ แถบพิกัดความเผื่อที่อ่านผิดจะส่งตัวเหนี่ยวนำที่ไม่ถูกต้องไปยังสายการผลิต

ความคลาดเคลื่อนส่งผลต่อประสิทธิภาพของวงจรอย่างไร

การกรองและการปรับแต่งความแม่นยำ

ค่าตัวเหนี่ยวนำและพิกัดความเผื่อจะกำหนดการตอบสนองความถี่ของวงจรกรองและจูนทุกวงจร ตัวกรองส่งผ่านหรือบล็อกสัญญาณที่ความถี่เฉพาะ พฤติกรรมนั้นขึ้นอยู่กับความเหนี่ยวนำที่แน่นอนในวงจร เมื่อค่าจริงเบี่ยงเบนไปจากการเหนี่ยวนำที่ระบุ ความถี่คัตออฟจะเคลื่อนที่ตามค่านั้น วงจรปรับเสียงจะทำงานในลักษณะเดียวกัน จุดเรโซแนนซ์เลื่อน และวงจรไม่ทำงานตามที่ออกแบบไว้อีกต่อไป

ความถี่เรโซแนนซ์ขึ้นอยู่กับทั้งตัวเหนี่ยวนำและความจุ ข้อผิดพลาดใดๆ ในองค์ประกอบใดๆ จะย้ายจุดเรโซแนนซ์ โดยทั่วไปตัวเก็บประจุจะแปรผันประมาณ ±5% ถึง ±20% ตัวเหนี่ยวนำมักจะแตกต่างกัน ±10% หรือมากกว่า ความเบี่ยงเบนเหล่านี้รวมกัน เสียงสะท้อนที่เกิดขึ้นจริงอาจอยู่ห่างจากค่าที่ต้องการได้หลายเปอร์เซ็นต์ ส่วนประกอบที่มีความแม่นยำหรือการปรับหลังการประกอบจะช่วยแก้ปัญหานี้ได้ หากไม่มีพวกมัน วงจรก็จะลอยไป

ตัวอย่างในทางปฏิบัติแสดงให้เห็นขนาดของปัญหา ออสซิลเลเตอร์ 1 MHz ที่สร้างขึ้นโดยมีส่วนประกอบ ±10% สามารถเบี่ยงเบนไปได้ระหว่างประมาณ 950 kHz ถึง 1,050 kHz ระบบการสื่อสารมักต้องการความแม่นยำระดับกิโลเฮิรตซ์ การเบี่ยงเบนนี้เป็นที่ยอมรับไม่ได้ที่นั่น การออกแบบ RF ที่แม่นยำมักมีส่วนประกอบการปรับแต่งที่ปรับได้เพื่อชดเชย ผลกระทบของอุณหภูมิทำให้เรื่องแย่ลง ตัวเหนี่ยวนำแกนเฟอร์ไรต์จะเปลี่ยนความสามารถในการซึมผ่านตามอุณหภูมิ ความต้านทานของปรสิตในตัวเหนี่ยวนำและความต้านทานอนุกรมที่เทียบเท่าในตัวเก็บประจุจะลดปัจจัยด้านคุณภาพ Q ที่ความถี่ที่สูงขึ้น การลดลงดังกล่าวสามารถเปลี่ยนความถี่เรโซแนนซ์เพิ่มเติมได้

ความอดทนที่เข้มงวดมากขึ้นช่วยได้ แต่ก็ต้องแลกมาด้วยต้นทุน ในตัวเหนี่ยวนำ RF ความคลาดเคลื่อนเช่น ±2% ถึง ±5% กลายเป็นเรื่องยากที่จะบรรลุเมื่อขนาดของส่วนประกอบลดลง ข้อจำกัดนี้ส่งผลต่อผลผลิตการผลิตและลดเสถียรภาพด้านประสิทธิภาพ นอกจากนี้ยังส่งผลต่อความแม่นยำของวิศวกรในการปรับแต่งวงจรเรโซแนนซ์อีกด้วย

ผลผลิตของการประกอบและความเสี่ยงที่ไม่ตรงกัน

ความไม่ตรงกันของพิกัดความเผื่อทำให้เกิดปัญหาที่แท้จริงในสายการผลิตตัวเหนี่ยวนำสองตัวจากชุดเดียวกันอาจอยู่ที่ปลายตรงข้ามของช่วงพิกัดความเผื่อ วงจรหนึ่งทำงาน อันถัดไปล้มเหลว ความไม่สอดคล้องกันนี้ส่งผลให้อัตราการทำงานซ้ำและเศษซากเพิ่มขึ้น

ตัวเหนี่ยวนำวงแหวนสีที่มีแถบพิกัดความเผื่อหลวมจะทำให้ความเสี่ยงนี้แย่ลง สายบอกช่วงพิกัดให้ผู้ประกอบทราบ แต่ไม่ใช่มูลค่าที่แท้จริงของชิ้นส่วนนั้นๆ บอร์ดที่มีตัวเหนี่ยวนำไม่ตรงกันอาจผ่านการทดสอบการทำงานของยูนิตหนึ่งและล้มเหลวในอีกยูนิตหนึ่ง จากนั้นวิศวกรจะใช้เวลาในการแก้ปัญหาที่เกิดจากความแปรผันของส่วนประกอบ ไม่ใช่ข้อผิดพลาดในการออกแบบ

ความทนทานต่อการจับคู่กับแอปพลิเคชันช่วยลดความเสี่ยงเหล่านี้ วงจรการปรับแต่งต้องมีความทนทานสูง วงจรการกรองมักจะยอมรับความทนทานที่ลดลง นักออกแบบที่ตรวจสอบแถบพิกัดความเผื่อกับข้อกำหนดของวงจรจะตรวจพบค่าที่ไม่ตรงกันก่อนเริ่มการผลิต ขั้นตอนนี้ช่วยปกป้องผลผลิตของการประกอบและรักษาพฤติกรรมของวงจรให้สอดคล้องกันในทุกยูนิต

ผลกระทบของ DCR ต่อการสูญเสียพลังงานและประสิทธิภาพ

DCR ความร้อน และพิกัดปัจจุบัน

DCR คือความต้านทาน DC ของขดลวดของตัวเหนี่ยวนำ ความต้านทานนี้มาจากลวดทองแดงภายในส่วนประกอบ DCR ต่ำช่วยลดการสูญเสียพลังงานและความร้อนภายใน ความสัมพันธ์เป็นไปตามกฎง่ายๆ: กำลังที่กระจายไปเท่ากับกระแสกำลังสองคูณความต้านทาน ความต้านทานของขดลวดแม้แต่สองสามมิลลิโอห์มก็สามารถสร้างความร้อนได้มากเมื่อตัวเหนี่ยวนำมีกระแสไฟฟ้าหลายสิบหรือหลายร้อยแอมแปร์ การสูญเสียจะเพิ่มขึ้นตามกำลังสองของกระแส

DCR ที่สูงขึ้นหมายถึงความร้อนที่มากขึ้น ความร้อนที่มากขึ้นจะลดระดับกระแสไฟที่ปลอดภัยลง นักออกแบบที่ดันตัวเหนี่ยวนำวงแหวนสีเกินกว่ากระแสไฟที่อนุญาต อาจทำให้เกิดความร้อน ความอิ่มตัวของแม่เหล็ก และการสูญเสียประสิทธิภาพ ส่วนประกอบอาจล้มเหลว เพื่อประสิทธิภาพที่เชื่อถือได้ วิศวกรจะต้องพิจารณากระแสอิ่มตัว อุณหภูมิที่เพิ่มขึ้น และวัสดุแกนตัวเหนี่ยวนำ เมื่อเปรียบเทียบตัวเหนี่ยวนำกำลังกับตัวแปลงบั๊กหรือบูสต์

ขนาดส่วนประกอบมีบทบาทสำคัญที่นี่ ขนาดตัวเหนี่ยวนำ SMD กำหนด DCR, อัตราปัจจุบัน, ความอิ่มตัวของเฮดรูม และการจัดการความร้อน บรรจุภัณฑ์ขนาดเล็กไม่สามารถกระจายความร้อนได้อย่างมีประสิทธิภาพ นอกจากนี้ยังจำกัดพื้นที่หน้าตัดของขดลวดด้วย ขดลวดแบบแบนช่วยเพิ่มความหนาแน่นของตัวตัวนำ การออกแบบนี้ช่วยให้มีพื้นที่หน้าตัดของตัวนำมากขึ้นหรือมีขดลวดที่กะทัดรัดมากขึ้นสำหรับการออกแบบที่กำหนด ผลลัพธ์ที่ได้คือ DCR ต่ำลงและลดการสูญเสียการนำไฟฟ้า ประโยชน์เหล่านี้มีความสำคัญมากที่สุดที่กระแสสูง เนื่องจากการสูญเสียการนำไฟฟ้าจะปรับขนาดตามกระแสกำลังสอง

วิศวกรควรตรวจสอบ DCR ที่ร้อน ไม่ใช่เฉพาะ DCR ที่อุณหภูมิห้องเท่านั้น DCR ตามอุณหภูมิจะเพิ่มขึ้นเมื่อส่วนประกอบได้รับความร้อนระหว่างการทำงาน การเพิ่มขึ้นนี้ทำให้เกิดความสูญเสียเพิ่มเติม การลดกลไกการสูญเสียมักจะมีประสิทธิภาพมากกว่าการพยายามขจัดความร้อนหลังจากที่มันถูกสร้างขึ้น ความต้านทานต่ำสามารถรองรับอัตรากระแสความร้อนที่สูงขึ้นภายในขนาดบรรจุภัณฑ์ที่กำหนด การปรับปรุงนี้จะเกิดขึ้นได้ก็ต่อเมื่อเป็นไปตามข้อกำหนดด้านความอิ่มตัว อุณหภูมิที่เพิ่มขึ้น โครงร่าง PCB และการระบายความร้อนเท่านั้น

โครงสร้างเทปขึ้นรูปของ Gujing ในซีรีส์ DLGAให้การสูญเสียแกนต่ำและการทำงานที่เชื่อถือได้ภายใต้สภาพการทำงานที่ต่อเนื่อง การออกแบบเทปขึ้นรูปช่วยเพิ่มประสิทธิภาพในการประกอบและรองรับการผลิตแบบอัตโนมัติ

ประสิทธิภาพในการออกแบบพาวเวอร์ซัพพลาย

DCR ขับเคลื่อนการสูญเสียการนำกระแสตรงในสนามแม่เหล็กของแหล่งจ่ายไฟโดยตรง การลดขนาด DCR เป็นวัตถุประสงค์การออกแบบที่สำคัญสำหรับตัวแปลงที่มีประสิทธิภาพ DCR ไม่ใช่แหล่งที่มาของการสูญเสียเพียงแห่งเดียว การสูญเสียขดลวด AC ที่ขึ้นกับความถี่จากผิวหนังและผลกระทบจากบริเวณใกล้เคียงยังส่งผลให้อุณหภูมิเพิ่มขึ้นอีกด้วย กระแสน้ำวนจากสนามแนวขอบและการรั่วไหลทำให้สูญเสียมากขึ้น การสูญเสียคอร์เพิ่มอีกชั้นหนึ่ง ความรุนแรงของการสูญเสียเหล่านี้ขึ้นอยู่กับความถี่ในการสวิตชิ่ง รูปคลื่นของกระแส รูปทรงของตัวนำ การกระจายของสนาม รูปทรงของช่องว่าง วัสดุแกนกลาง และการสวิงของฟลักซ์

เมื่อความเหนี่ยวนำเพิ่มขึ้น การสูญเสียกระแสสูงสุดที่ทรานซิสเตอร์สวิตชิ่งจะลดลง การเปลี่ยนแปลงนี้ช่วยเพิ่มประสิทธิภาพ อย่างไรก็ตาม ค่าความเหนี่ยวนำที่สูงขึ้นสามารถเพิ่มการสูญเสียจากความต้านทานกระแสตรงของคอยล์และลดประสิทธิภาพได้ นักออกแบบจะต้องสร้างสมดุลระหว่างเอฟเฟกต์ที่แข่งขันกันเหล่านี้

การปรับ DCR ให้เหมาะสมจะต้องสมดุลกับการสูญเสียของขดลวด AC, การสูญเสียแกน, อัตราความอิ่มตัว และโครงสร้างทางความร้อน การออกแบบแบบแม่เหล็กควรรวมความร้อนที่ไหลผ่านขดลวด แกนกลาง ฐาน ทองแดง PCB การไหลเวียนของอากาศ และเส้นทางแผงระบายความร้อนเสริม การออกแบบตัวเหนี่ยวนำกระแสสูงเป็นปัญหาการออกแบบการระบายความร้อนพอๆ กับปัญหาการออกแบบแม่เหล็ก การพันและบรรจุภัณฑ์จะกำหนดว่าส่วนประกอบสามารถทนกระแสไฟต่อเนื่องในตู้สุดท้ายได้หรือไม่

วิศวกรควรตรวจสอบเส้นโค้งความเหนี่ยวนำเทียบกับกระแส DC และเส้นโค้งความเหนี่ยวนำกับกระแสในระหว่างการเลือก เส้นโค้งเหล่านี้แสดงให้เห็นว่าตัวเหนี่ยวนำลดลงภายใต้อคติ DC อย่างไร เปอร์เซ็นต์การเหนี่ยวนำลดลงเผยให้เห็นว่าส่วนประกอบสูญเสียไปเท่าใดในการทำงานในปัจจุบัน นักออกแบบควรตรวจสอบกราฟ DC-bias เพื่อดูพฤติกรรมความอิ่มตัว การตรวจสอบกระแสระลอก กระแสสูงสุด และกระแส RMS อย่างระมัดระวังทำให้มั่นใจว่าตัวเหนี่ยวนำตรงตามความต้องการในการใช้งาน ระลอกปัจจุบันส่งผลต่อการสูญเสียแกนกลางและความร้อน การเลือกที่เหมาะสมจะป้องกันการสูญเสียประสิทธิภาพและช่วยให้แหล่งจ่ายไฟมีเสถียรภาพ

ผลที่ตามมาของการเพิกเฉยต่อความอดทนและ DCR

การบิดเบือนสัญญาณและความไม่เสถียร

ความคลาดเคลื่อนที่ไม่เป็นไปตามข้อกำหนดทำให้เกิดการบิดเบือนสัญญาณ ดีจูน และความไม่เสถียรของวงจร ตัวเหนี่ยวนำที่มีค่าอยู่นอกช่วงที่กำหนดจะเปลี่ยนการตอบสนองความถี่ของวงจร ตัวกรองจะไม่ปิดกั้นความถี่ที่ถูกต้องอีกต่อไป วงจรการปรับค่าจะเบี่ยงเบนไปจากจุดเรโซแนนซ์เป้าหมาย ผลลัพธ์ที่ได้คือคุณภาพสัญญาณลดลงและพฤติกรรมที่ไม่สามารถคาดเดาได้

แถบพิกัดความเผื่อที่หลวมทำให้เกิดความไม่แน่นอนในทุกยูนิตที่สร้างขึ้น บอร์ดเดียวอาจทำงานได้อย่างสมบูรณ์แบบ ต่อไปอาจล้มเหลว การเปลี่ยนแปลงนี้บังคับให้วิศวกรต้องใช้เวลาในการแก้ไขปัญหาที่เกิดจากความไม่สอดคล้องกันของส่วนประกอบ ไม่ใช่ข้อบกพร่องด้านการออกแบบ การควบคุมความอดทนอย่างเข้มงวดจะช่วยป้องกันปัญหาเหล่านี้ โดยจะรักษาพฤติกรรมของวงจรให้คงที่ในทุกการดำเนินการผลิต

ต้นทุนความร้อนสูงเกินไปและการทำงานซ้ำ

DCR ที่มากเกินไปทำให้เกิดความร้อนสูงเกินไป ส่วนประกอบเสียหาย และการทำงานซ้ำที่มีค่าใช้จ่ายสูงระหว่างการประกอบ PCB เพื่อให้เกิดการเหนี่ยวนำที่สูงขึ้น ผู้ผลิตมักจะใช้ลวดที่บางกว่าหรือมีการพันขดลวดมากขึ้น ตัวเลือกการออกแบบนี้ช่วยเพิ่มความต้านทาน DC ของตัวเหนี่ยวนำ DCR ที่เพิ่มขึ้นจะเพิ่มการสูญเสียทองแดง โดยเฉพาะการสูญเสีย I²R การสูญเสีย I²R ที่เพิ่มขึ้นทำให้ตัวเหนี่ยวนำเกิดความร้อนสูงเกินไปอย่างรุนแรง ความร้อนสูงเกินไปนี้ยังลดประสิทธิภาพของวงจรโดยรวมด้วย

DCR ที่ขึ้นกับอุณหภูมิทำให้ปัญหาแย่ลง เมื่อส่วนประกอบได้รับความร้อนระหว่างการทำงาน ความต้านทานจะเพิ่มขึ้นอีก การเพิ่มขึ้นนี้ทำให้เกิดความสูญเสียมากยิ่งขึ้น นักออกแบบที่เพิกเฉยต่อผลกระทบนี้อาจระบุตัวเหนี่ยวนำที่ทำงานบนม้านั่ง แต่ล้มเหลวในสนาม ส่วนประกอบอาจเกินพิกัดปัจจุบันและได้รับความเสียหายถาวร การเปลี่ยนชิ้นส่วนที่เสียหายจะเพิ่มต้นทุนและทำให้การผลิตล่าช้า

การรับรอง IATF 16949 และ ISO 9001 ของ Gujing และการตรวจสอบย้อนกลับทุกกระบวนการจะช่วยป้องกันปัญหาเหล่านี้ ระบบเหล่านี้ช่วยให้มั่นใจได้ว่าตัวเหนี่ยวนำทุกตัวมีคุณสมบัติตรงตามข้อกำหนดที่ได้รับการจัดอันดับก่อนจัดส่ง การตรวจสอบคุณภาพอย่างเข้มงวดจะจับชิ้นส่วนที่ไม่ตรงตามข้อกำหนดก่อนที่จะถึงสายการประกอบ การป้องกันนี้ช่วยลดการทำงานซ้ำ เศษซาก และความล้มเหลวในภาคสนาม นักออกแบบที่จัดหาจากซัพพลายเออร์ที่ผ่านการรับรองจะหลีกเลี่ยงต้นทุนที่ซ่อนอยู่ของส่วนประกอบที่ไม่สอดคล้องกัน

การเลือกตัวเหนี่ยวนำวงแหวนสีสำหรับการประกอบ PCB

การจับคู่ความคลาดเคลื่อนกับความต้องการของแอปพลิเคชัน

ข้อกำหนดความคลาดเคลื่อนจะแตกต่างกันไปตามฟังก์ชันของวงจร วงจรการปรับค่าต้องใช้พิกัดความเผื่อที่แน่นหนา เนื่องจากค่าความเหนี่ยวนำเล็กน้อยจะเปลี่ยนถังเรโซแนนซ์แบบดีจูนตัวเหนี่ยวนำวงแหวนสี ±5% เหมาะกับการใช้งานที่มีความแม่นยำเหล่านี้ วงจรการกรองทนต่อค่าที่หลวมกว่า ส่วน ±10% หรือ ±20% มักจะทำงานได้ดีในส่วนนั้น ผู้ออกแบบควรจับคู่แถบความอดทนกับความไวของวงจร ขั้นตอนนี้จะช่วยป้องกันต้นทุนที่ไม่จำเป็นและรับประกันประสิทธิภาพที่เชื่อถือได้

ค่าตัวเหนี่ยวนำที่ระบุจะเป็นแนวทางในการเลือกเริ่มต้น จากนั้นวิศวกรจะตรวจสอบว่าช่วงพิกัดความเผื่อนั้นอยู่ภายในขีดจำกัดที่ยอมรับได้สำหรับการใช้งาน ถังเรโซแนนซ์ที่ออกแบบมาสำหรับ 100 µH อาจยอมรับ 95 µH ถึง 105 µH ตัวเหนี่ยวนำ ±5% ตรงตามความต้องการนี้ ส่วน ±20% ไม่ได้ การตรวจสอบความทนทานต่อข้อกำหนดของวงจรก่อนที่จะสรุปรายการวัสดุจะช่วยประหยัดการทำงานซ้ำและปกป้องผลผลิตในการประกอบ

การเลือก DCR และเรตติ้งปัจจุบัน

การเลือก DCR เกี่ยวข้องกับการแลกเปลี่ยน ความต้านทานกระแสตรงต่ำต้องใช้ลวดที่หนาขึ้น ตัวเลือกนี้จะเพิ่มขนาดบรรจุภัณฑ์และต้นทุน ที่ความถี่สวิตชิ่งที่สูงขึ้น ความต้านทาน AC สามารถเข้าถึง 1.5 ถึง 3 เท่าของค่า DC การสูญเสียหลักยังขยายตามความถี่อีกด้วย ผู้ออกแบบจะต้องประเมินปัจจัยเหล่านี้ร่วมกัน

การให้คะแนนปัจจุบันต้องให้ความสนใจกับพารามิเตอร์หลายตัว พิกัดกระแสความร้อนแตกต่างจากพิกัดกระแสอิ่มตัว วิศวกรควรตรวจสอบทั้งสองอย่าง กฎการออกแบบทั่วไปจะลดกระแสอิ่มตัวลง 25% ต่ำกว่ากระแสสูงสุดในกรณีที่เลวร้ายที่สุด เมื่ออุณหภูมิโดยรอบยังคงอยู่ต่ำกว่า 50°C สูงกว่า 70°C ลดลง 35% กระแสไฟฟ้ากระแสตรงทำให้เกิดการสูญเสียของขดลวด กระแสระลอกคลื่นเพิ่มการสูญเสียไฟฟ้ากระแสสลับ กระแส rms เป็นตัวกำหนดความร้อนทั้งหมด

ตัวอย่างเชิงปฏิบัติแสดงให้เห็นว่าเหตุใดเงื่อนไขของแผ่นข้อมูลจึงมีความสำคัญ ตัวแปลงบั๊ก 12V เป็น 3.3V/5A ใช้ตัวเหนี่ยวนำ 10µH ที่กระแสอิ่มตัว 5.2A และ DCR 28mΩ ชิ้นส่วนทำงานที่อุณหภูมิ 78°C ในขณะที่กระดานอยู่ที่ 45°C การสูญเสียแกนหลักที่ 500kHz สูงถึง 340mW เกือบสามเท่าของค่าในเอกสารข้อมูล การเปลี่ยนไปใช้กระแสอิ่มตัว 10µH, 6.5A, ตัวเหนี่ยวนำ DCR 18mΩ พร้อมแกนคอมโพสิตช่วยลดการสูญเสียและอุณหภูมิลดลงเหลือ 52°C

Gujing นำเสนอบริการ OEM/ODM ที่มีสูตรแกนแม่เหล็กมากกว่า 20,000 รายการ บริษัทมีการปรับแต่งค่าความเหนี่ยวนำ ขนาด หรือประสิทธิภาพทางไฟฟ้าโดยเฉพาะ ตัวเหนี่ยวนำเหล่านี้รองรับการประกอบ PCB ที่มีประสิทธิภาพในการใช้งานหลายประเภท
ความคลาดเคลื่อนของรูปร่างความแม่นยำของวงจรและผลผลิตของการประกอบ DCR กำหนดรูปแบบประสิทธิภาพและประสิทธิภาพเชิงความร้อน นักออกแบบจะต้องตรวจสอบตัวเหนี่ยวนำกับความต้องการของแอปพลิเคชันก่อนที่จะสรุปรายการวัสดุ ตรวจสอบว่าค่าตัวเหนี่ยวนำตรงกับการคำนวณเอกสารข้อมูล IC ยืนยันว่ากระแสอิ่มตัวเกินกระแสสูงสุดอย่างน้อย 30% ยืนยันว่ากระแสความร้อนเกินกระแสโหลดต่อเนื่องอย่างน้อย 20% เลือก DCR ต่ำสุดที่อนุญาตตามงบประมาณและขนาด ตรวจสอบว่าความถี่เรโซแนนซ์ในตัวเองอยู่เหนือความถี่ในการทำงาน ตัวเหนี่ยวนำแต่ละตัวจะต้องพอดีกับรอยเท้าของ PCB และกระจายความร้อนอย่างเหมาะสม สร้างความสมดุลระหว่างประสิทธิภาพกับต้นทุนและความพร้อมใช้งาน ตัวเหนี่ยวนำที่เลือกสรรมาอย่างดีช่วยให้ PCB มีเสถียรภาพ มีประสิทธิภาพ และเชื่อถือได้ในทุกขั้นตอนการผลิต
