ในอุตสาหกรรมอิเล็กทรอนิกส์ที่มีการแข่งขันสูง โมดูลพลังงาน DC-DC ที่มีความเสถียรและเชื่อถือได้เป็นรากฐานสำคัญของการวางตำแหน่งทางการตลาดของผลิตภัณฑ์ขั้นสุดท้าย อย่างไรก็ตาม บนเส้นทางสู่การบรรลุ "ความมั่นคงและความน่าเชื่อถือ" อุปสรรคที่จับต้องไม่ได้หลายประการยังคงมีอยู่ โดยปัญหาความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ติดอันดับหนึ่งในความท้าทายที่แพร่หลายและน่าเกรงขามที่สุด เมื่อเร็วๆ นี้ ลูกค้าเก่าแก่ของ Gujing ประสบปัญหาคอขวดในการทดสอบการนำไฟฟ้าในระหว่างการพัฒนาผลิตภัณฑ์จ่ายไฟ DC-DC ใหม่ของพวกเขา การแก้ปัญหานี้ตอกย้ำคุณค่าหลักของ Gujing อีกครั้ง เราไม่เพียงแต่นำเสนอตัวเหนี่ยวนำเท่านั้น แต่ยังนำเสนอโซลูชั่นที่หยั่งรากจากความเชี่ยวชาญด้านเทคนิคที่กว้างขวางอีกด้วย

ความสำเร็จเบื้องต้น: การเลือกมาตรฐานตรงตามข้อกำหนดด้านประสิทธิภาพขั้นพื้นฐาน

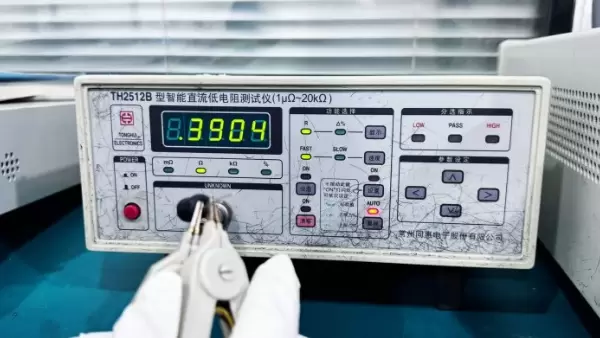

โครงการของลูกค้าเกี่ยวข้องกับโมดูลพลังงาน DC-DC ที่มีความต้องการด้านประสิทธิภาพและความเสถียรสูง ในระหว่างขั้นตอนการออกแบบเริ่มแรก ตามข้อกำหนดของวงจร ลูกค้าเลือกตัวเหนี่ยวนำรูป I Gujing ของเราในแพ็คเกจ 0912 ที่มีค่าตัวเหนี่ยวนำ 300 μH ±10% และความต้านทาน DC (DCR) ที่ควบคุมระหว่าง 0.398 ถึง 0.405 Ω

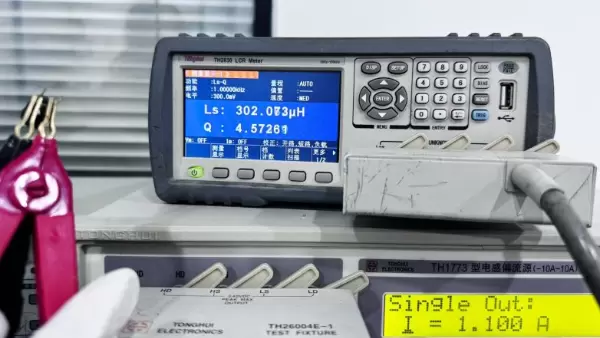

ในระหว่างการทดสอบตัวอย่างในช่วงแรก ตัวเหนี่ยวนำแสดงให้เห็นถึงประสิทธิภาพพื้นฐานที่โดดเด่น: ที่กระแส 1.1A อัตราการเปลี่ยนแปลงตัวเหนี่ยวนำอยู่ที่เพียง 11.5%; ที่ 1A อุณหภูมิที่เพิ่มขึ้นถูกควบคุมไว้ที่ 32.2°C โดยมีอัตราการเปลี่ยนแปลง 9.5% สิ่งสำคัญที่สุดคือ ที่กระแสไฟในการทำงานของวงจรของลูกค้าที่ 0.7A ตัวเหนี่ยวนำทำงานได้อย่างสมบูรณ์แบบ โดยมีหน่วยวัดทั้งหมดตรงตามความคาดหวังในการออกแบบ ดูเหมือนทุกอย่างจะดำเนินไปอย่างราบรื่นไปสู่การผลิตจำนวนมาก

ความท้าทายที่ไม่คาดคิด: ช่องว่าง 5dB ใน EMC ดำเนินการทดสอบการปล่อยก๊าซ

อย่างไรก็ตาม เมื่อโครงการเข้าสู่ขั้นตอนการทดสอบการรับรอง EMC ที่สำคัญ ปัญหาก็เกิดขึ้น บอร์ดจ่ายไฟของลูกค้าไม่เป็นไปตามมาตรฐานในระหว่างการทดสอบการปล่อยมลพิษ การวิเคราะห์ข้อมูลการทดสอบเพิ่มเติมชี้ให้เห็นอย่างชัดเจนถึงปัญหาที่ย่านความถี่ 200kHz เฉพาะ ซึ่งผลการทดสอบต่ำกว่าขีดจำกัดมาตรฐานประมาณ 5dB

ช่องว่าง 5dB นี้ แม้จะดูเหมือนเล็กน้อย แต่ก็เหมือนกับช่องว่างที่ผ่านไม่ได้ มากพอที่จะทำให้แผนการเปิดตัวผลิตภัณฑ์ทั้งหมดต้องหยุดชะงัก การไม่ผ่านการทดสอบการปล่อยก๊าซเรือนกระจกหมายความว่าสัญญาณรบกวนความถี่สูงที่เกิดจากแหล่งจ่ายไฟระหว่างการทำงานจะถูกป้อนกลับเข้าสู่ระบบโครงข่ายไฟฟ้าผ่านสายเคเบิล ซึ่งจะรบกวนอุปกรณ์อื่นๆ ทีมเทคนิคของลูกค้าลองใช้วิธีการเพิ่มประสิทธิภาพแบบเดิมๆ หลายวิธี แต่ก็ประสบผลสำเร็จเพียงเล็กน้อย

การแทรกแซงของ Gujing: จาก "ส่วนประกอบการจัดหา" ไปจนถึง "การวินิจฉัยระบบ"

เมื่อทราบถึงความท้าทายของลูกค้า ทีมเทคนิคของ Gujing ก็ก้าวเข้ามาอย่างรวดเร็ว เราเข้าใจดีว่าปัญหาของ EMC โดยเฉพาะปัญหาที่เกิดขึ้นในย่านความถี่เฉพาะ มักจะเกี่ยวข้องอย่างใกล้ชิดกับลักษณะไม่เชิงเส้นของส่วนประกอบในวงจรไฟฟ้า เนื่องจากเป็นส่วนประกอบหลักสำหรับการจัดเก็บและการกรองพลังงาน ลักษณะความถี่ของวัสดุแกนกลางของตัวเหนี่ยวนำจะกำหนดประสิทธิภาพการลดเสียงรบกวนโดยตรง

ด้วยการสื่อสารเชิงลึกกับวิศวกรของลูกค้า เราได้ระบุข้อมูลสำคัญสองชิ้น: “ภูมิคุ้มกันบกพร่องที่ดำเนินการ” และ “ย่านความถี่ 200 kHz” สิ่งนี้ทำให้เราสามารถระบุสาเหตุของปัญหาได้อย่างรวดเร็วในฐานะวัสดุแกนแม่เหล็กของตัวเหนี่ยวนำที่เลือกในตอนแรก วัสดุเฟอร์ไรต์แบบทั่วไปมีการเปลี่ยนแปลงความสามารถในการซึมผ่านของแม่เหล็กภายใต้ความถี่และสภาวะกระแสเฉพาะ ส่งผลให้ประสิทธิภาพการกรองลดลง และส่งผลให้เกิดการรั่วไหลของสัญญาณรบกวนที่ความถี่เฉพาะ

โซลูชั่นที่ตรงเป้าหมาย: การอัพเกรดวัสดุและการเพิ่มประสิทธิภาพ

จากการประเมินนี้ ทีมเทคนิคของ Gujiang ได้เสนอวิธีแก้ปัญหาแบบกำหนดเป้าหมาย: การเปลี่ยนวัสดุแกนเหนี่ยวนำ เราเลือกวัสดุแกนซีรีส์ KN1 ซึ่งพัฒนาขึ้นโดยเฉพาะเพื่อเพิ่มประสิทธิภาพการทำงานของ EMI ความถี่ต่ำถึงกลาง และจัดเตรียมตัวอย่างที่มีข้อกำหนดเดียวกันทันที (แพ็คเกจ 0912, 300μH ±10%) เพื่อตรวจสอบความถูกต้อง

การเปลี่ยนแปลงวัสดุนี้ส่งผลให้พารามิเตอร์ประสิทธิภาพของตัวเหนี่ยวนำมีการปรับปรุงอย่างมีนัยสำคัญ:

ความต้านทานไฟฟ้ากระแสตรง (DCR): ลดลงจากเดิม 0.398–0.405 Ω เป็น 0.343–0.348 Ω ซึ่งช่วยลดการสูญเสียการนำไฟฟ้าและปรับปรุงประสิทธิภาพของแหล่งจ่ายไฟ

ลักษณะปัจจุบัน: ที่กระแส 0.92A ความแปรผันของตัวเหนี่ยวนำคือ 11.98%; ที่ 1.1A อุณหภูมิที่เพิ่มขึ้นคือ 32.7°C แม้ว่าอัตราการเปลี่ยนแปลงจะเพิ่มขึ้นก็ตาม สิ่งนี้แสดงให้เห็นอย่างชัดเจนว่าวัสดุ KN1 ได้พบความสมดุลใหม่ระหว่างการตอบสนองความถี่และลักษณะไบแอส DC ซึ่งช่วยลดสัญญาณรบกวน 200kHz ได้ดีกว่า

การตรวจสอบที่ประสบความสำเร็จ: การปรับปรุง 4dB และชัยชนะครั้งสุดท้าย

เมื่อได้รับตัวอย่างใหม่ ลูกค้าจะทำการทดสอบระดับบอร์ดทันที ผลลัพธ์ที่ได้เป็นที่น่าพอใจ: การเปลี่ยนตัวเหนี่ยวนำด้วยส่วนประกอบวัสดุ KN1 ช่วยปรับปรุงการปล่อยก๊าซที่ดำเนินการของบอร์ดจ่ายไฟในย่านความถี่ 200kHz ได้อย่างมีนัยสำคัญ ซึ่งลดลงได้เต็ม 4dB เมื่อเทียบกับเมื่อก่อน!

การปรับปรุงที่สำคัญของ 4dB นี้ช่วยบรรเทาความท้าทายด้าน EMC ของลูกค้าได้อย่างมาก ต่อจากนั้น ด้วยการสร้างรากฐานนี้และร่วมกับการปรับเลย์เอาต์ระดับบอร์ด ทีมงานของลูกค้าจึงเปลี่ยนแพ็คเกจตัวต้านทานตัวเดียวเพื่อทำการปรับแต่งขั้นสุดท้ายอย่างละเอียด ท้ายที่สุดแล้ว พวกเขาสามารถแก้ไขปัญหาการปล่อยก๊าซเรือนกระจกที่ดำเนินการมากเกินไปได้สำเร็จ และผลิตภัณฑ์ก็ผ่านการรับรองโดยไม่มีปัญหาใดๆ

สรุป

ในกรณีนี้ ตัวเหนี่ยวนำทำหน้าที่เป็น "สื่อกลาง" ในการแก้ปัญหา แต่คุณค่าที่แท้จริงอยู่ที่ความสามารถของ Gujing ในการบูรณาการส่วนประกอบที่มีจำหน่ายทั่วไปอย่างล้ำลึกเข้ากับสถานการณ์การใช้งานเฉพาะของลูกค้า เพื่อมอบโซลูชันที่ปรับแต่งตามความต้องการ เราเชื่อมั่นอย่างยิ่งว่าเบื้องหลังตัวเหนี่ยวนำเล็กๆ ทุกตัวนั้นอยู่ที่ความสำเร็จหรือความล้มเหลวของผลิตภัณฑ์ของลูกค้า นี่เป็นปรัชญาที่ Gujing ยึดถือมาโดยตลอด: “ตัวเหนี่ยวนำเป็นเพียงตัวกลางของผลิตภัณฑ์ การแก้ปัญหาต่างๆ ที่พบบนกระดานคือจิตวิญญาณของ Gujing”
