การทดสอบความน่าเชื่อถือของตัวเหนี่ยวนำพลังงานสำหรับอุปกรณ์จ่ายไฟแบบสวิตชิ่งทางอุตสาหกรรม

วิศวกรที่สร้างแหล่งจ่ายไฟแบบสวิตชิ่งทางอุตสาหกรรมควรทำการทดสอบแปดครั้งตามแผนคุณสมบัติ ได้แก่ การหมุนเวียนด้วยความร้อน การเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน การสั่นสะเทือน ความชื้น ความสามารถในการบัดกรี ความต้านทานของฉนวน อายุการใช้งานโหลดที่อุณหภูมิสูง และการตรวจสอบ DC bias ของกระแสอิ่มตัว การทดสอบแต่ละครั้งมีเป้าหมายไปที่เส้นทางความเครียดเฉพาะ

ตัวเหนี่ยวนำกำลังมีความเสี่ยงในการจ่ายไฟสวิตชิ่งใดๆ ข้อต่อแกน ขดลวด และบัดกรี ทั้งหมดเห็นการหมุนเวียนของความร้อนและกลไกในการให้บริการ ความเครียดเหล่านี้ทำให้เกิดปัญหาความน่าเชื่อถือส่วนใหญ่ในเส้นทางแม่เหล็ก

การทดสอบความน่าเชื่อถือของตัวเหนี่ยวนำกำลังทำให้ต้นทุนสองค่าสมดุลกัน การทดสอบมากเกินไปจะทำให้คุณสมบัติยาวขึ้นและเพิ่มต้นทุนต่อหน่วย การทดสอบน้อยเกินไปทำให้เกิดความล้มเหลวในฟิลด์ ชุดทดสอบที่เหมาะสมตรงกับแอปพลิเคชัน และบทความนี้จะแสดงวิธีการสร้างชุดทดสอบ

ข้อกำหนดทางอุตสาหกรรมสำหรับตัวเหนี่ยวนำไฟฟ้า

ความต้องการอุณหภูมิ การสั่นสะเทือน และอายุการใช้งาน

แหล่งจ่ายสวิตช์ทางอุตสาหกรรมทำงานอย่างต่อเนื่อง โดยมักจะอยู่ภายในตู้ที่มีการไหลเวียนของอากาศจำกัด อุณหภูมิแวดล้อมจะสูงเป็นเวลานานหลายปีตัวเหนี่ยวนำไฟฟ้าระดับอุตสาหกรรมจึงต้องทำงานข้ามอุณหภูมิที่สูงที่สุด โดยทั่วไปตั้งแต่ -40°C ถึง +125°C หรือสูงกว่า หน้าที่ต่อเนื่องจะขยายทุกการตัดสินใจเกี่ยวกับค่าเผื่อความร้อน

ความเครียดทางกลเพิ่มความต้องการที่สอง รถไฟความเร็วสูง ยานยนต์ และการตั้งค่าทางอุตสาหกรรมที่มีความต้องการสูงทำให้ข้อต่อบัดกรี ความต้านทานการสั่นสะเทือน และความทนทานต่อแรงกระแทกมีความสำคัญอย่างยิ่ง ตัวเหนี่ยวนำไฟฟ้าที่รอดจากการทดสอบแบบตั้งโต๊ะยังสามารถแตกร้าวได้เมื่อสิ้นสุดการทำงานหลังจากการสั่นสะเทือนของเครื่องจักรเป็นเวลาหลายปี

ความคาดหวังตลอดชีวิตกำหนดความต้องการที่สาม โปรแกรมการรับรองคุณสมบัติช่วยยืดอายุการใช้งานการทดสอบโหลดได้เกินกว่า 1,000 ชั่วโมง สูงสุดถึง 5,000 ชั่วโมง จากนั้นทีมจะใช้การประมาณค่าแบบ Arrhenius กับเกณฑ์การย่อยสลายที่กำหนดไว้ การประมาณค่าดังกล่าวจำเพาะต่อชิ้นส่วนที่ทดสอบ สภาวะความเค้น ข้อสันนิษฐาน และคำจำกัดความของความล้มเหลว วิศวกรไม่ควรสรุปกฎเหล่านี้ว่าเป็นกฎอายุการใช้งานของตัวเหนี่ยวนำทั้งหมด

โปรไฟล์อุตสาหกรรมกับผู้บริโภคและยานยนต์

แต่ละส่วนของตลาดกำหนดข้อกำหนดตัวเหนี่ยวนำที่แตกต่างกัน อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคให้ความสำคัญกับชิ้นส่วนที่มีความหนาแน่นสูงขนาดเล็กกะทัดรัดสำหรับการออกแบบที่บางกว่าในสมาร์ทโฟน แล็ปท็อป อุปกรณ์สวมใส่ และอุปกรณ์สมาร์ทโฮม ต้นทุนและขนาดขับเคลื่อนโปรไฟล์ดังกล่าว และอายุการใช้งานที่สั้นลงก็เป็นที่ยอมรับได้ ระบบอัตโนมัติทางอุตสาหกรรมต้องการตัวเหนี่ยวนำที่ทนทานและประสิทธิภาพสูงสำหรับการทำงานต่อเนื่องในหุ่นยนต์, PLC, เซ็นเซอร์ และ VFD ยานยนต์ต้องการชิ้นส่วนขนาดกะทัดรัดที่มีกระแสไฟสูง อุณหภูมิสูง ซึ่งขับเคลื่อนด้วยแพลตฟอร์มแบตเตอรี่ 800V และการชาร์จที่รวดเร็วเป็นพิเศษ โดยเป็นไปตาม AEC-Q200 เป็นประตูทางเข้า

ขอบหดตัวที่อุณหภูมิสุดขั้ว อัตรากระแส rms และความอิ่มตัวของเฮดรูมปัจจุบันจะลดลงเมื่อแกนกลางร้อนขึ้น พิกัดกระแสไฟฟ้าที่ไม่เพียงพอจะแสดงเป็นการลดลงของตัวเหนี่ยวนำหรือการหนีความร้อน การกำหนดข้อกำหนดก่อนการทดสอบจะช่วยป้องกันความไม่ตรงกันนี้ ต้องระบุพารามิเตอร์ทางไฟฟ้าที่สำคัญ เช่น isat ความถี่เรโซแนนซ์ในตัว และกระแส rms ที่อุณหภูมิการทำงานที่แย่ที่สุด ไม่ใช่ที่สภาพแวดล้อมห้อง

การทดสอบความน่าเชื่อถือของตัวเหนี่ยวนำกำลังที่จำเป็น

การทดสอบความน่าเชื่อถือของตัวเหนี่ยวนำกำลังขึ้นอยู่กับชุดการทดสอบความเค้นที่กำหนดไว้ การทดสอบแต่ละครั้งจะจำลองความเค้นภาคสนามหนึ่งรายการและเปิดเผยกลไกความล้มเหลวหนึ่งรายการ วิศวกรควรถือว่าชุดการทดสอบนี้เป็นหัวใจสำคัญของแผนการรับรอง ใด ๆ

การปั่นจักรยานด้วยความร้อนและการช็อกจากความร้อน

การหมุนเวียนด้วยความร้อนจะย้ายชิ้นส่วนระหว่างขีดจำกัดอุณหภูมิต่ำและสูงด้วยอัตราทางลาดที่ควบคุม ทางลาดที่ช้าทำให้ชุดประกอบทั้งหมดขยายและหดตัวพร้อมกัน การเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันทำให้เกิดภาวะสุดขั้วเช่นเดียวกันกับการถ่ายโอนที่เกือบจะทันที การไล่ระดับที่สูงชันเน้นย้ำถึงส่วนต่อประสานระหว่างวัสดุที่มีอัตราการขยายตัวต่างกัน การทดสอบทั้งสองมีเป้าหมายไปที่การแตกร้าวของแกนกลาง ความล้าของขดลวด และการแตกร้าวของข้อต่อประสาน การเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันเป็นหน้าจอที่รุนแรงขึ้นเพื่อความสมบูรณ์ของการสิ้นสุด การหมุนเวียนด้วยความร้อนจะจำลองการแกว่งของสภาพแวดล้อมในแต่ละวันในตู้ได้ดีขึ้น

การสั่นสะเทือน ความชื้น และความสามารถในการบัดกรี

การทดสอบการสั่นสะเทือนจะเขย่าส่วนที่ติดตั้งผ่านเครื่องกวาดความถี่ โดยมุ่งเป้าไปที่ความล้าทางกลที่ข้อต่อบัดกรีและส่วนประกอบแกนที่หลวม การทดสอบความชื้นจะยึดชิ้นส่วนไว้ที่อุณหภูมิสูงและมีความชื้นสัมพัทธ์สูง ความชื้นที่ซึมเข้าไปจะทำให้ฉนวนเสื่อมคุณภาพและกัดกร่อนขดลวด การตรวจสอบการทดสอบความสามารถในการบัดกรีที่ส่วนปลายเปียกอย่างเหมาะสมระหว่างการประกอบ ผลการเปียกที่ไม่ดีทำนายข้อต่อที่อ่อนแอก่อนที่ชิ้นส่วนจะเข้ารับบริการ

การทดสอบความสามารถในการบัดกรีและความชื้นจะตรวจจับจุดอ่อนของการพันและการสิ้นสุดที่การทดสอบความร้อนเพียงอย่างเดียวพลาดไป ความเครียดจากความร้อนเผยให้เห็นการขยายตัวที่ไม่ตรงกัน ไม่เปิดเผยจุดสิ้นสุดที่ต้านทานการเปียกหรือการม้วนที่ดูดซับความชื้นเมื่อเวลาผ่านไป การทดสอบทั้งสองนี้ช่วยปิดช่องว่างดังกล่าว

ตารางนี้แสดงโปรไฟล์ทั่วไปและจุดเน้นในการยอมรับ ขีดจำกัดที่แน่นอนมาจากมาตรฐานที่เลือกและการใช้งาน ตัวเหนี่ยวนำไฟฟ้าที่ผ่านความเครียดจากความร้อนแต่ไม่สามารถบัดกรีได้ยังคงก่อให้เกิดความเสี่ยงด้านความน่าเชื่อถือในการผลิต ชุดทดสอบใช้งานได้โดยรวม ไม่ใช่เป็นเช็คแบบแยกส่วน

ความต้านทานของฉนวนและอายุการใช้งานโหลด

ความต้านทานของฉนวนวัดการแยกระหว่างขดลวดและแกนเมื่อเวลาผ่านไป ค่าที่อ่านได้สูงช่วยยืนยันการเคลือบอีนาเมลเสียงและไส้กระสวยที่สะอาด ความชื้น การเสื่อมสภาพจากความร้อน และแรงดันไฟฟ้าจะกัดกร่อนสิ่งกีดขวางนั้นอย่างช้าๆ ความต้านทานของฉนวนที่ตกลงมาจะส่งสัญญาณความเสี่ยงในการพังทลายก่อนที่จะเกิดไฟฟ้าลัดวงจร

โหลดชีวิตและการดริฟท์ที่อุณหภูมิสูง

อายุการใช้งานโหลดที่อุณหภูมิสูงจะรันตัวเหนี่ยวนำไฟฟ้าที่พิกัดกระแสและอุณหภูมิที่สูงขึ้นเป็นระยะเวลานาน การทดสอบเผยให้เห็นการเหนี่ยวนำในระยะยาวและการดริฟท์ของความต้านทาน dc พารามิเตอร์ทั้งสองจะเปลี่ยนไปตามอายุแกนกลางและการคดเคี้ยวจะตัดสิน การดริฟท์มีความสำคัญเนื่องจากการสร้างแบบจำลองการสูญเสียขึ้นอยู่กับค่าคงที่ ความต้านทานกระแสตรงที่เพิ่มขึ้นจะเพิ่มการสูญเสียของขดลวด การเหนี่ยวนำลดลงจะทำให้กระแสกระเพื่อมและการสูญเสียแกนไฟฟ้ากระแสสลับเพิ่มขึ้น พวกเขาช่วยกันดันอุณหภูมิให้สูงขึ้น วิศวกรเปรียบเทียบการดริฟท์กับการอ่านครั้งแรกและเทียบกับค่าเผื่อของเอกสารข้อมูล

การตรวจสอบกระแส DC Bias และความอิ่มตัวของสี

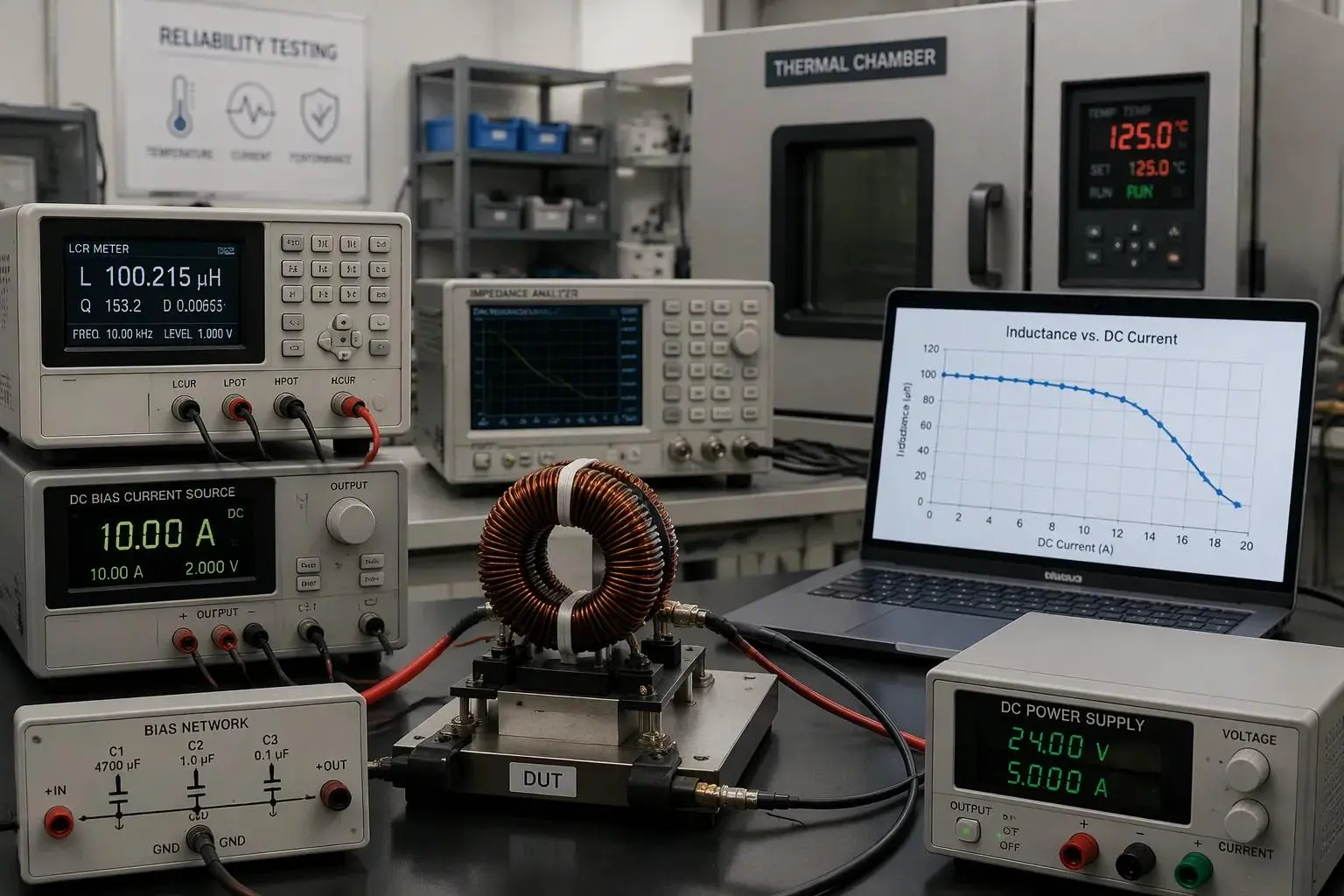

การทดสอบไบอัส DC ซ้อนกระแส DC บนสัญญาณการวัด AC การตั้งค่าต้องใช้มิเตอร์ LCR หรือเครื่องวิเคราะห์อิมพีแดนซ์ แหล่งกำเนิด DC ที่มีการควบคุม และเครือข่ายไบแอสที่แยกอุปกรณ์ออกจาก DC ขั้นแรกวิศวกรจะจับคู่เงื่อนไขของแผ่นข้อมูลสำหรับความถี่ ระดับ AC และอุณหภูมิ จากนั้นจึงทำการชดเชยแบบเปิดและแบบสั้น ตัวเหนี่ยวนำที่อคติเป็นศูนย์จะกลายเป็นค่าอ้างอิง L0 จากนั้นกระแสจะเพิ่มขึ้นตามขั้นตอนที่มีการควบคุม โดยจะมีการบันทึกความเหนี่ยวนำและอุณหภูมิไว้ในแต่ละขั้นตอน ค่าที่วัดได้คือกระแส DC ซึ่งความเหนี่ยวนำตกตามเกณฑ์ที่ผู้ผลิตระบุไว้

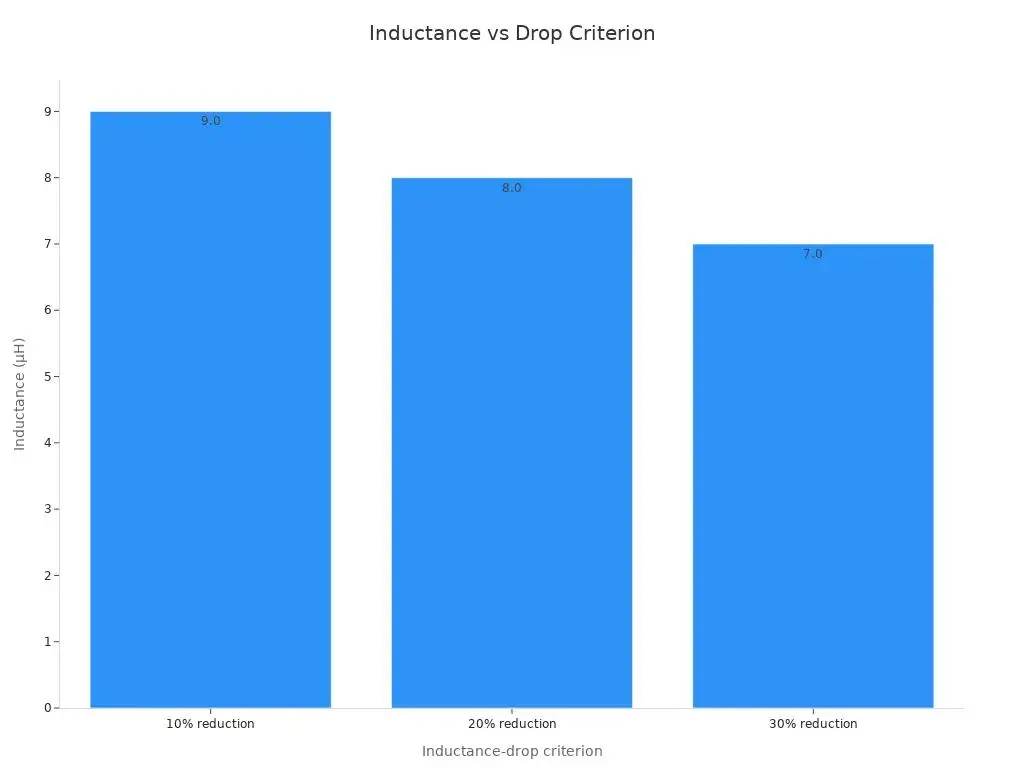

ไม่มีเปอร์เซ็นต์การดรอปเดียวที่เป็นสากล ส่วนที่ให้คะแนนลดลง 30% อาจแสดงการจัดอันดับ isat ที่สูงกว่าส่วนที่ให้คะแนนที่ 10% การเปรียบเทียบจะคงไว้เมื่อคำจำกัดความการหยดและเงื่อนไขการทดสอบตรงกันเท่านั้น วิศวกรควรอ่านกราฟ L-versus-I ในทุกกระแสที่วงจรเห็น: การทำงานปกติ จุดสูงสุดในสภาวะคงตัว การเริ่มต้น และภาวะชั่วคราว ชิ้นส่วนขนาด 10 µH ที่ระบุอาจส่งกระแสไฟเพียง 7.5 µH ที่จุดปฏิบัติงาน และการคำนวณคอนเวอร์เตอร์ต้องใช้ค่าความเหนี่ยวนำที่เหลืออยู่นั้น วัสดุหลักสร้างรูปทรงโค้งมน แกนเฟอร์ไรต์จะมีความอิ่มตัวของสีที่คมชัด ในขณะที่แกนที่เป็นผงและโลหะประกอบจะค่อยๆ ลดลง ระดับกระแสไฟที่ไม่เพียงพอจะแสดงขึ้นเมื่อเข่าอ่อนไขว้เร็วเกินไป ดังนั้นกระแสอิ่มตัวสูงสุดจึงต้องอยู่เหนือโหลดในกรณีที่แย่ที่สุดโดยมีระยะขอบ และพิกัดกระแสอิ่มตัวจะต้องคงไว้ตลอดช่วงอุณหภูมิเต็ม

มาตรฐานและเกณฑ์การยอมรับ

การทำแผนที่ AEC-Q200, IEC และ MIL-STD

การทดสอบแผนคุณสมบัติแต่ละครั้งจะสืบย้อนไปถึงกลุ่มมาตรฐานที่มีชื่อ AEC-Q200 (Rev-E, 2023) ทำหน้าที่เป็นมาตรฐานคุณสมบัติการทดสอบความเค้นเบื้องต้นสำหรับส่วนประกอบแบบพาสซีฟ และครอบคลุมถึงตัวเหนี่ยวนำและแม่เหล็กอย่างชัดเจน โดยเพิ่มการทดสอบเฉพาะ AEC เพิ่มเติมจากวิธีพื้นฐาน รวมถึงอายุการใช้งานของความชื้นอคติที่ 1000 ชั่วโมง 85 ​​°C 85 %RH โดยมีพิกัดไบแอส บวกกับความแข็งแกร่งของส่วนปลาย IEC 60068 เป็นวิธีการทดสอบด้านสิ่งแวดล้อมและกลไกพื้นฐานที่ AEC-Q200 อ้างอิงถึง MIL-STD-883 และซีรีส์ JEDEC JESD22-A ถือเป็นมาตรฐานพื้นฐานที่สำคัญ เอกสาร AEC สร้างขึ้นจากวิธีการเหล่านี้ แต่ไม่ได้แทนที่

AEC-Q200 ครอบคลุมทุกสิ่งที่ไม่ใช่เซมิคอนดักเตอร์: ตัวเก็บประจุ ตัวต้านทาน ตัวเหนี่ยวนำ แม่เหล็ก วาริสเตอร์ ฟิวส์ และคริสตัล

การออกแบบทางอุตสาหกรรมมักจะยืมระดับการทดสอบยานยนต์มาคัดเลือก ผู้ออกแบบอาจนำโปรไฟล์อายุการใช้งานที่มีความชื้นเอนเอียงมาใช้สำหรับการใช้งานในตู้ที่ปิดสนิท และข้ามการกวาดการสั่นสะเทือนตามวิธีการติดตั้งที่ได้ระบุไว้แล้ว การกู้ยืมแบบเลือกสรรนั้นจะได้ผลเมื่อวิศวกรจัดทำเอกสารเหตุผล

อ่านเกณฑ์การยอมรับอย่างถูกต้อง

เกณฑ์ผ่าน/ไม่ผ่านจำเป็นต้องอ่านอย่างละเอียด ขีดจำกัดการเปลี่ยนแปลงตัวเหนี่ยวนำจะกำหนดว่าค่าอาจเบี่ยงเบนไปจากการอ่านครั้งแรกมากน้อยเพียงใด ขีดจำกัดการเปลี่ยน DCR จะจำกัดการเพิ่มขึ้นของความต้านทาน dc ค่าความต้านทานของฉนวนขั้นต่ำจะกำหนดพื้นสำหรับการแยกระหว่างขดลวดถึงแกน เกณฑ์การมองเห็นครอบคลุมถึงรอยแตกที่แกนกลาง การทำให้ปลายเปียก และความชัดเจนในการทำเครื่องหมาย ตัวเหนี่ยวนำกำลังจะเป็นไปตามแผนก็ต่อเมื่อทุกเกณฑ์ผ่านเข้าด้วยกัน

การคัดลอกระดับเริ่มต้นของมาตรฐานโดยไม่ตรวจสอบกับแอปพลิเคชันทำให้เกิดปัญหา อัตรากำไรขั้นต้นของความอิ่มตัวเริ่มต้นอาจถือว่าสภาพแวดล้อมที่ไม่เป็นพิษเป็นภัยซึ่งตู้ไม่เคยส่ง คะแนนปัจจุบันและเฮดรูมปัจจุบันของ rms จะต้องสะท้อนถึงกรณีที่เลวร้ายที่สุดที่แท้จริง วิศวกรควรยืนยันเกณฑ์แต่ละข้อกับสภาพสนามก่อนลงนามแผน

การตีความผลลัพธ์และโหมดความล้มเหลว

การแตกร้าวของแกนกลาง ความเมื่อยล้าที่คดเคี้ยว ข้อต่อประสาน

ตัวเหนี่ยวนำพลังงานที่ล้มเหลวมักจะแสดงลายเซ็นหนึ่งในห้าลายเซ็น การแตกร้าวของแกนกลางจะปรากฏเป็นการแตกหักที่มองเห็นได้หลังการเปลี่ยนแปลงอุณหภูมิหรือแรงกระแทกทางกล ความล้าของขดลวดจะแสดงเป็นการเลี้ยวหักหรือสั้นลงหลังจากการขยายตัวและการหดตัวซ้ำๆ พื้นผิวการแตกร้าวของข้อต่อประสานที่จุดสิ้นสุดหลังการสั่นสะเทือนหรือการหมุนเวียนด้วยความร้อน การพังทลายของฉนวนเผยให้เห็นว่าค่าความต้านทานของฉนวนลดลง การเคลื่อนตัวของตัวเหนี่ยวนำจะปรากฏเป็นการเปลี่ยนแปลงค่าที่ช้าตลอดอายุการใช้งานโหลด

แต่ละลายเซ็นชี้ไปที่สาเหตุที่แท้จริงที่แตกต่างกัน รอยแตกตามขอบแกนกลางบ่งบอกว่ามีการไล่ระดับความร้อนที่ชิ้นส่วนไม่สามารถดูดซับได้ ขดลวดที่เหนื่อยล้าบ่งบอกว่าทองแดงและแกนกลางเคลื่อนที่ในอัตราที่ต่างกัน ข้อต่อที่แตกร้าวบ่งบอกถึงวิธีการติดตั้งหรือโปรไฟล์การบัดกรี ไม่ใช่การออกแบบแบบแม่เหล็ก วิศวกรควรบันทึกตำแหน่งที่เกิดข้อผิดพลาดก่อนเปลี่ยนชิ้นส่วน

การสึกหรอกับความล้มเหลวในช่วงแรก

ลำดับการทดสอบจะแยกทั้งสองประเภทออกจากกัน ข้อบกพร่องในชีวิตในวัยเด็กจะปรากฏขึ้นในช่วงชั่วโมงแรกของการทดสอบความเครียด กลไกการสึกหรอเกิดขึ้นช้าและเติบโตอย่างต่อเนื่อง ชิ้นส่วนที่ล้มเหลวที่ชั่วโมง 100 ของการทดสอบอายุการใช้งานโหลด 1,000 ชั่วโมงจะมีข้อบกพร่อง ส่วนที่ลอยไปหลังจาก 4,000 ชั่วโมงแสดงถึงความชราตามปกติ การวิเคราะห์ความล้มเหลวจะยืนยันกลไกผ่านการตัดขวางหรือการใช้กล้องจุลทรรศน์

โครงสร้างที่สม่ำเสมอจะช่วยลดความแปรผันที่ทำให้การอ่านค่านี้ยุ่งยากขึ้น ผู้ผลิตที่มีการเลือกใช้วัสดุแม่เหล็กภายในองค์กรและกระบวนการ IATF 16949 มีการกระจายตัวแบบหน่วยต่อหน่วยอย่างแน่นหนา สเปรดที่แคบทำให้มองเห็นแนวโน้มการดริฟท์เมื่อเทียบกับเส้นฐานที่มั่นคง สเปรดแบบหลวม ๆ ซ่อนแนวโน้มไว้ในสเปรดแบบปกติ

ระวังการให้คะแนนปัจจุบันไม่เพียงพอในระหว่างการตีความ ส่วนที่ร้อนเกินไปที่กระแส rms ที่พิกัดอาจแสดงความต้านทาน dc ที่เพิ่มขึ้นและการเหนี่ยวนำลดลงพร้อมกัน รูปแบบนั้นสะท้อนถึงการสูญเสียของขดลวดและการสูญเสียแกนกลางที่ปีนผ่านการออกแบบด้านความร้อน ไม่ใช่ข้อบกพร่องแบบสุ่ม อัตรากำไรขั้นต้นของความอิ่มตัวและอัตราปัจจุบันจะต้องคงไว้ที่อุณหภูมิกรณีที่เลวร้ายที่สุดก่อนที่วิศวกรจะเคลียร์ชิ้นส่วน

การจับคู่ระดับการทดสอบกับแอปพลิเคชัน

การรับโปรไฟล์จากสภาพสนาม

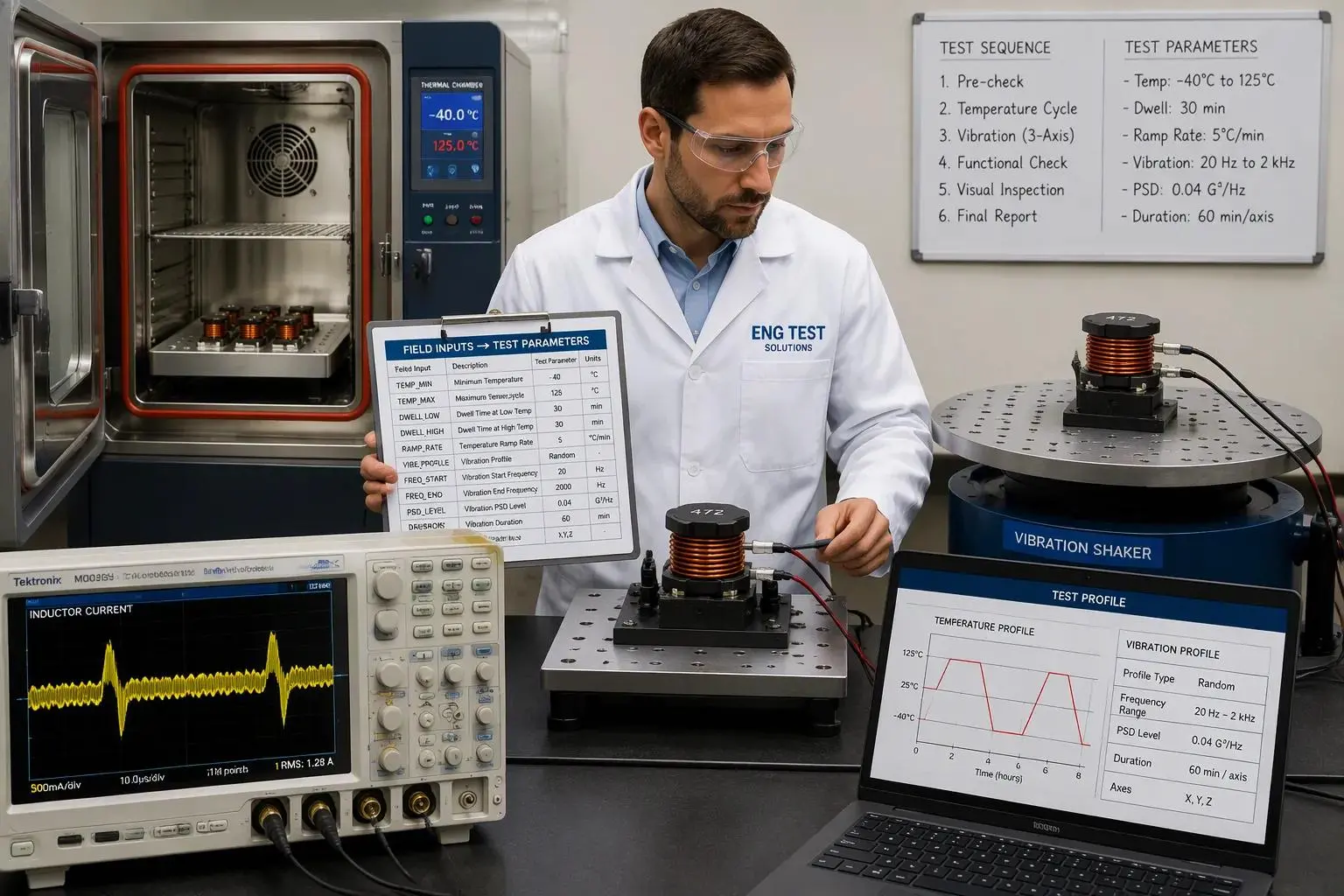

โปรไฟล์การทดสอบควรสะท้อนสภาพแวดล้อมของฟิลด์ ไม่ใช่ค่าเริ่มต้นของแผ่นข้อมูลทั่วไป วิศวกรเริ่มต้นด้วยอินพุตสามช่อง: ช่วงอุณหภูมิแวดล้อมภายในตู้ สเปกตรัมการสั่นสะเทือนของตำแหน่งติดตั้ง และรอบการทำงานของโหลด อินพุตแต่ละรายการจะแมปกับพารามิเตอร์การทดสอบเฉพาะ

โหลดที่เลวร้ายที่สุดสมควรได้รับความสนใจเป็นพิเศษ วิศวกรจะต้องผูกพิกัดกระแสและระยะขอบกระแสอิ่มตัวเข้ากับโหลดที่หนักที่สุดเท่าที่วงจรต้องการ รวมทั้งจุดสตาร์ทและจุดพีคชั่วคราว ตัวเหนี่ยวนำกำลังที่มีขนาดสำหรับโหลดที่ระบุเพียงอย่างเดียวจะหล่นลงเมื่อกระแสมาถึง พิกัด isat จะต้องเคลียร์จุดสูงสุดนั้นโดยมีพื้นที่ว่างด้านบนที่อุณหภูมิการทำงานสูงสุด ซึ่งกระแสอิ่มตัวจะลดลง อัตรากระแส rms ต้องครอบคลุมการทำความร้อนในสภาวะคงตัว และผลลัพธ์ที่เพิ่มขึ้นของอุณหภูมิจะต้องอยู่ภายในการออกแบบการระบายความร้อน กระแสริปเปิลจะเพิ่มการสูญเสีย ac ที่ด้านบนของการทำความร้อน dc ดังนั้นโปรไฟล์ควรสะท้อนถึงริปเปิลจริงที่ความถี่สวิตชิ่ง

หลีกเลี่ยงการทดสอบมากเกินไปและการทดสอบน้อยเกินไป

การทดสอบมากเกินไปมีราคาที่มองเห็นได้ ล็อตทดสอบเพิ่มเติม ระยะเวลานานขึ้น และการวิเคราะห์ความล้มเหลวซ้ำๆ จะช่วยยืดกำหนดการคุณสมบัติและเพิ่มต้นทุนต่อหน่วย การกวาดแบบสั่นสะเทือนที่คัดลอกมาจากโปรแกรมยานยนต์อาจใช้เวลาหลายสัปดาห์ในแผนสำหรับชิ้นส่วนที่ยึดติดไว้ภายในตู้ที่อยู่กับที่ ความพยายามนั้นซื้อความมั่นใจเพียงเล็กน้อย

การทดสอบน้อยเกินไปมีราคาซ่อนอยู่ การทดสอบความชื้นที่ข้ามไปหรือการตรวจสอบกระแสไฟฟ้าอิ่มตัวแบบหลวมๆ สามารถผ่านชิ้นส่วนที่ไม่ผ่านการใช้งานภาคสนามได้ ความล้มเหลวในสนามมีค่าใช้จ่ายมากกว่าเวลาทดสอบที่ต้องเสียไปมาก วิศวกรควรทำการทดสอบแต่ละครั้งโดยที่ความเสี่ยงในการใช้งานเหมาะสม

มีทางลัดที่ใช้งานได้จริงอยู่ทางหนึ่ง การสนับสนุนการเลือกและการทดสอบแบบครบวงจรจากผู้ผลิตตัวเหนี่ยวนำ ที่มีประสบการณ์ จะช่วยลดขั้นตอนการจับคู่นี้ลงอย่างมาก ซัพพลายเออร์ที่มีการเลือกใช้วัสดุแม่เหล็กภายในบริษัทสามารถเสนอโปรไฟล์จากคำอธิบายการใช้งาน จัดหาตัวอย่างสำหรับการตรวจสอบ และยืนยันข้อมูลปัจจุบันของ isat และ rms เทียบกับจุดปฏิบัติงานจริง การสนับสนุนนั้นเปลี่ยนขนาดและการเลือกตัวเหนี่ยวนำจากการเดาเป็นการตัดสินใจที่บันทึกไว้ วิศวกรยังคงเป็นเจ้าของการโทรตอบรับครั้งสุดท้าย แต่งานที่ตรงกันจะเริ่มต้นจากข้อมูลที่ทดสอบแทนที่จะเป็นหน้าว่าง

เป้าหมายคือแผนขนาดที่เหมาะสม การทดสอบทุกครั้งจะตอบความเสี่ยงภาคสนามที่แอปพลิเคชันนำเสนอจริง การทดสอบความน่าเชื่อถือของตัวเหนี่ยวนำกำลังทำงานได้ดีที่สุดเมื่อโปรไฟล์เป็นไปตามเงื่อนไขของสนาม และระยะขอบปัจจุบันเป็นไปตามโหลดที่แย่ที่สุด

ข้อพิจารณาด้านต้นทุนและการปฏิบัติตามข้อกำหนด

ต้นทุนการรับรองมาจากไหน

ต้นทุนการรับรองสะสมจากสี่แหล่ง จำนวนล็อตทดสอบจะเป็นตัวกำหนดต้นทุนพื้นฐาน เนื่องจากแต่ละล็อตต้องใช้ชิ้นส่วน เวลาติดตั้ง และชั่วโมงห้องปฏิบัติการ ระยะเวลาการทดสอบจะคูณฐานนั้น และอายุการใช้งานที่ยาวนานจะเชื่อมโยงกับห้องเพาะเลี้ยงเป็นเวลาหลายสัปดาห์ การวิเคราะห์ความล้มเหลวจะเพิ่มค่าใช้จ่ายเมื่อใดก็ตามที่ตัวอย่างล้มเหลว เนื่องจากงานตัดขวางและงานจุลทรรศน์ต้องใช้แรงงานผู้เชี่ยวชาญ การตรวจสอบคุณสมบัติใหม่หลังจากการเปลี่ยนแปลงการออกแบบจะรีสตาร์ทส่วนหนึ่งของวงจร และการเปลี่ยนแปลงล่าช้าอาจทำให้แผนที่เสร็จสมบูรณ์ทั้งหมดหายไป

ตัวเหนี่ยวนำกำลังอยู่ที่ศูนย์กลางของงบประมาณนี้ การสูญเสียแกนกลางและพฤติกรรมการสูญเสียการพันของขดลวดจะกำหนดว่าการทดสอบความร้อนที่แผนต้องการจะมากน้อยเพียงใด ชิ้นส่วนที่มีอัตรากำไรขั้นต้นที่อิ่มตัวมากนั้นต้องการการรันซ้ำน้อยกว่าส่วนที่ผลักดันให้ใกล้ถึงขีดจำกัด

สร้างแผนการทดสอบที่มีขนาดเหมาะสม

แผนที่มีขนาดเหมาะสมเริ่มต้นจากเงื่อนไขการใช้งาน ไม่ใช่จากเมนูเต็มรูปแบบของมาตรฐาน วิศวกรจะเลือกการทดสอบที่จำเป็นก่อน จากนั้นจึงเพิ่มการทดสอบเสริมเฉพาะในกรณีที่ความเสี่ยงเฉพาะเจาะจงเหมาะสมเท่านั้น กล่องหุ้มที่ปิดสนิทอาจปรับการทดสอบความชื้นให้เหมาะสม และยกเลิกการกวาดล้างการสั่นสะเทือนตามที่วิธีการติดตั้งจัดการอยู่แล้ว

ประเภทส่วนประกอบควรเป็นแนวทางในแผนด้วย ตัวเหนี่ยวนำแกนเฟอร์ไรต์เหมาะสมกับอุปกรณ์จ่ายไฟสวิตชิ่งความถี่สูงและบทบาท EMI ซึ่งการสูญเสียแกนกลางและความถี่สะท้อนในตัวเองมีอิทธิพลเหนือการออกแบบตัวเหนี่ยวนำแบบทอรอยด์กระแสสูงเหมาะกับการจัดเก็บและการกรองพลังงาน โดยที่กระแสอิ่มตัวและกระแส rms มีความสำคัญมากที่สุด วิศวกรควรเลือกประเภทให้ตรงกับการใช้งานมากกว่าการทดสอบทุกประเภทในทุกระดับ ตัวเลือกดังกล่าวจะคงค่าความเหนี่ยวนำ เรตติ้งปัจจุบัน และมาร์จิ้นกระแสระลอกคลื่นให้สอดคล้องกับหน้าที่จริง และช่วยให้งบประมาณด้านคุณสมบัติชี้ไปที่ความเสี่ยงจากภาคสนามอย่างแท้จริง

ชุดทดสอบที่จำเป็นครอบคลุมถึงการหมุนเวียนของความร้อน การเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน การสั่นสะเทือน ความชื้น ความสามารถในการบัดกรี ความต้านทานของฉนวน อายุการใช้งานโหลด และไบแอส DC วิศวกรอ่านผลลัพธ์โดยเทียบกับขีดจำกัดการดริฟท์และลายเซ็นความล้มเหลว จากนั้นจึงปรับขนาดให้เหมาะสมกับสภาพสนาม

รายการตรวจสอบที่เป็นประโยชน์เป็นแนวทางในการเลือกและคุณสมบัติ:

1. กำหนดแอปพลิเคชันและสภาวะการทำงานที่เลวร้ายที่สุด

2. กำหนดความเหนี่ยวนำ ระลอกคลื่น และกระแสพีคที่ต้องการ

3. คัดกรองเอกสารข้อมูลภายใต้อคติและอุณหภูมิ ไม่ใช่ค่าที่ระบุ

4. ตรวจสอบว่า isat เคลียร์จุดสูงสุดชั่วคราวที่อุณหภูมิสูงสุด

5. ตรวจสอบการก่อสร้าง หลักฐานคุณสมบัติ และเกณฑ์การยอมรับ

6. สร้างแบบจำลองและทดสอบวงจรสุดท้ายก่อนอนุมัติ

การสร้างสมดุลระหว่างความมั่นใจด้านความน่าเชื่อถือกับต้นทุนหมายถึงการทดสอบสิ่งที่แอปพลิเคชันเน้นย้ำ และไม่มากไปกว่านั้น
